10.4 Установка и настройка RS-485
10.4.1 Обеспечение ЭМС
Рекомендуются следующие меры по обеспечению ЭМС,
позволяющие устранить помехи в сети RS-485.
Необходимо соблюдать надлежащие государственные и
местные нормы и правила, касающиеся, например,
подключения защитного заземления. Кабель связи
RS-485 должен прокладываться на удалении от кабелей
двигателя и тормозного резистора, чтобы
предотвратить взаимные ВЧ-помехи между кабелями.
Обычно достаточно обеспечить расстояние в 200 мм.
Однако там, где кабели проложены параллельно на
большой протяженности, рекомендуется
предусматривать максимально возможное расстояние
между кабелями. В местах, где пересечение кабелей
неизбежно, кабель RS-485 должен пересекаться с
кабелями двигателя и тормозного резистора под углом
90°.

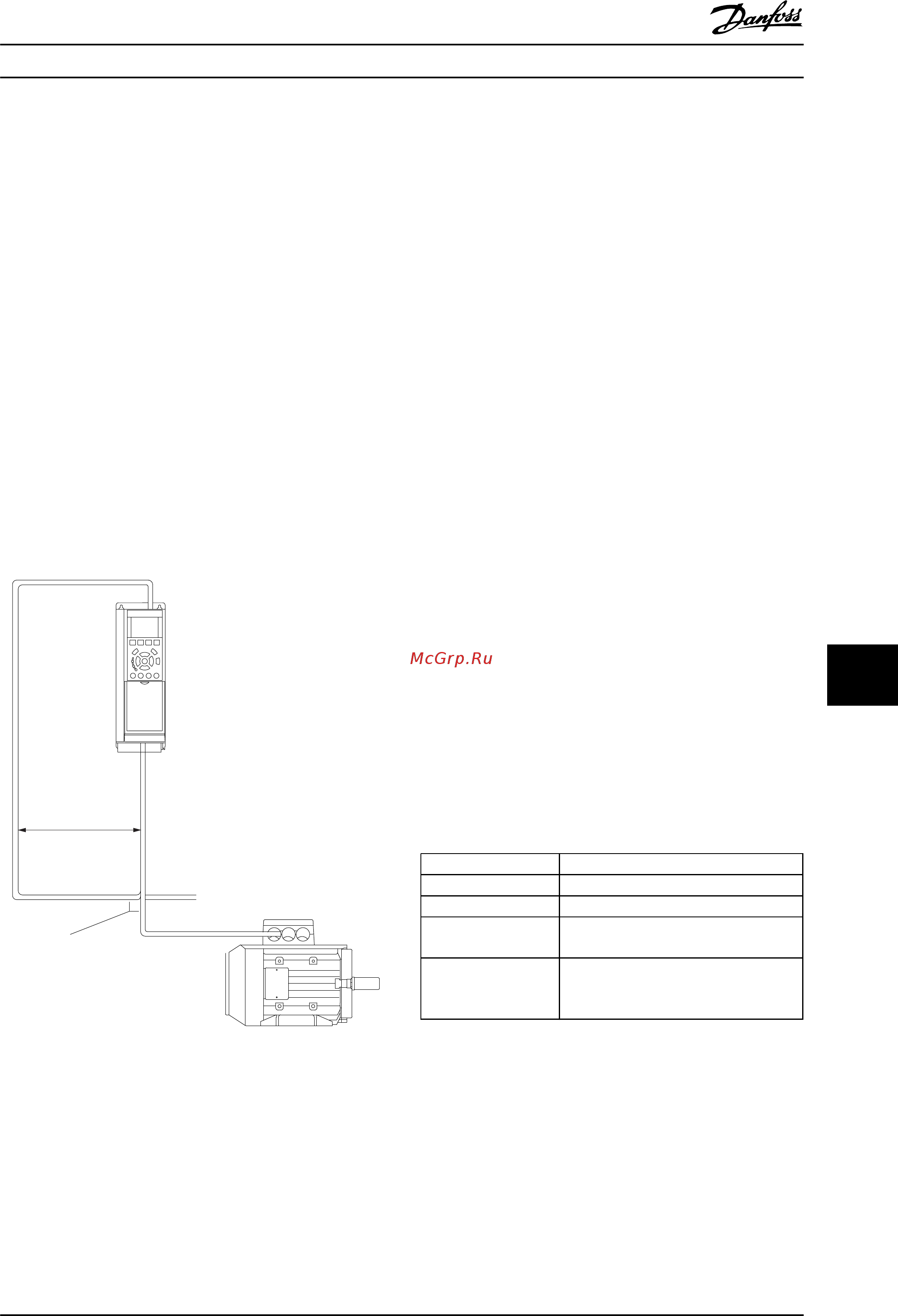

Fieldbus cable
Min.200mm
90° crossing
130BA080.11
Рисунок 10.3 Обеспечение ЭМС
10.5
Краткое описание протокола FC
Протокол FC, также называемый шиной FC или
стандартной шиной, является стандартной
периферийной шиной Danfoss. Он определяет способ
доступа к данным по принципу главный/подчиненный
для связи по шине последовательной связи.
К шине можно подключить одно главное и до 126
подчиненных устройств. Главное устройство выбирает
подчиненные устройства по символу адреса в
телеграмме. Подчиненное устройство не может
передавать сообщение по собственной инициативе: для
этого требуется запрос; также невозможен обмен
сообщениями между подчиненными устройствами.
Связь осуществляется в полудуплексном режиме.
Функция главного устройства не может быть передана
другому узлу (система с одним главным устройством).
Физическим уровнем является RS-485, т. е. используется
порт RS-485, встроенный в преобразователь частоты.
Протокол FC поддерживает разные форматы телеграмм:
•
Укороченный формат из 8 байтов для данных
процесса.
•
Удлиненный формат из 16 байтов, который
также включает канал параметров.
•
Формат, используемый для текстов.
10.6
Конфигурация сети
10.6.1 Настройка преобразователя
частоты
Чтобы включить протокол FC для преобразователя
частоты, настройте следующие параметры.
Номер параметра Настройка
8-30 Протокол FC
8-31 Адрес 1–126
8-32 Скорость
передачи порта ПЧ
2400–115200
8-33 Биты контроля
четности / стоповые
биты
Контроль по четности, 1 стоповый бит
(по умолчанию)
Таблица 10.2 Параметры протокола FC
Монтаж и настройка RS-485
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 277
