Кроме того, вентиляторы всегда на короткое время
включаются после подачи входного питания на
преобразователь частоты. После включения
вентиляторов они будут работать на протяжении
минимум одну минуту.
Для активации вентиляторов в корпусах типоразмеров
E и F необходимо выполнение следующих условий:
1. ААД
2. Удержание постоянным током
3. Предварительное намагничивание
4. Торможение постоянным током
5. Превышение номинального тока на 60 %
6. Превышение температуры конкретного
радиатора (зависит от мощности)
7. Превышение температуры окружающей среды
для конкретной силовой платы питания
(зависит от мощности)
8. Превышение температуры окружающей среды
для конкретной платы управления
Внешние вентиляционные каналы
Если к электрическому шкафу Rittal добавлен внешний
воздуховод, необходимо рассчитать перепад давления в
вентиляционном канале. Воспользуйтесь схемами для
снижения номинальных значений преобразователя
частоты в соответствии с падением давления.
90
80
70
60
50
40
30
20
10
0
0 0.5 4.9 13 27.3 45.9 66 89.3 115.7 147
(%)
(Pa)
Pressure Increase
Drive Derating
130BB007.10

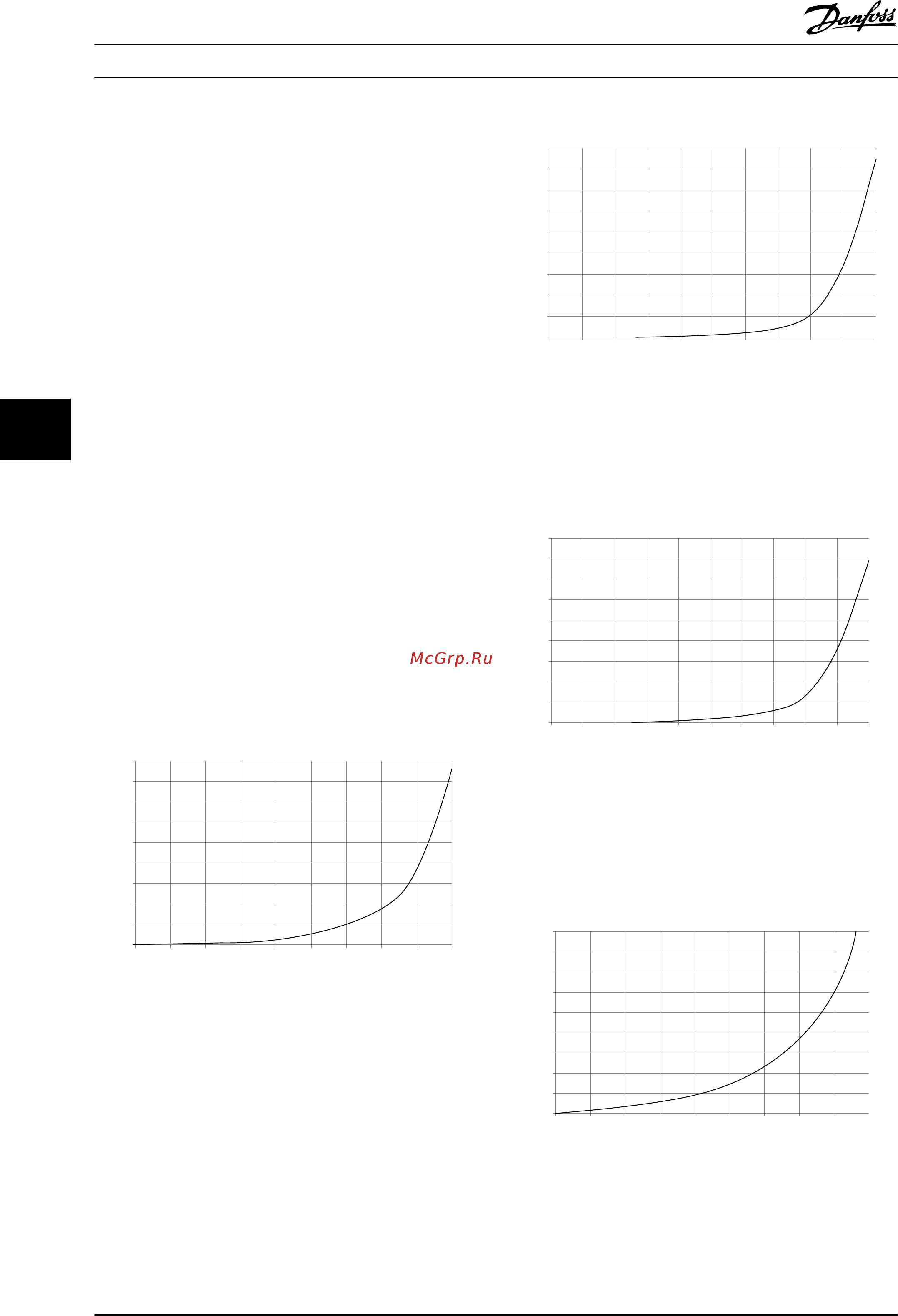

Рисунок 6.95 Снижение номинальных характеристик для
корпусов типоразмера D в зависимости от изменения
давления. Поток воздуха в преобразователе частоты: 450
куб. футов/мин (765 м³/ч)
90
80
70
60
50
40
30
20
10
0
(%)
Drive Derating
0 0 0.1 3.6 9.8 21.5 43.4 76 237.5 278.9
(Pa)
Pressure Change
130BB010.10
147.1
Рисунок 6.96 Снижение номинальных характеристик для
корпусов типоразмера E в зависимости от изменения
давления (малый вентилятор), P250T5 и P355T7-P400T7
Поток воздуха в преобразователе частоты: 650 куб.
футов/мин (1105 м³/ч)
90
80
70
60
50
40
30
20
10
0
(%)
Drive Derating
0 0.2 0.6 2.2 5.8 11.4 18.1 30.8 152.8 210.8
(Pa)
Pressure Change
130BB011.10
69.5
Рисунок 6.97 Снижение номинальных характеристик для
корпусов типоразмера E в зависимости от изменения
давления (большой вентилятор), P315T5–P400T5 и P500T7–
P560T7 Поток воздуха в преобразователе частоты: 850 куб.
футов/мин (1445 м³/ч)
90
80
70
60
50
40
30
20
10
0
(%)
Drive Derating
0 25 50 75 100 125 150 175 225
130BB190.10
200
Рисунок 6.98 Снижение номинальных характеристик для
корпусов типоразмеров F1, F2, F3, F4 в зависимости от
изменения давления. Поток воздуха в преобразователе
частоты: 580 куб. футов/мин (985 м³/ч)
Механический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
182 MG34S250 — Вер. 29-11-2013
