130BC527.10

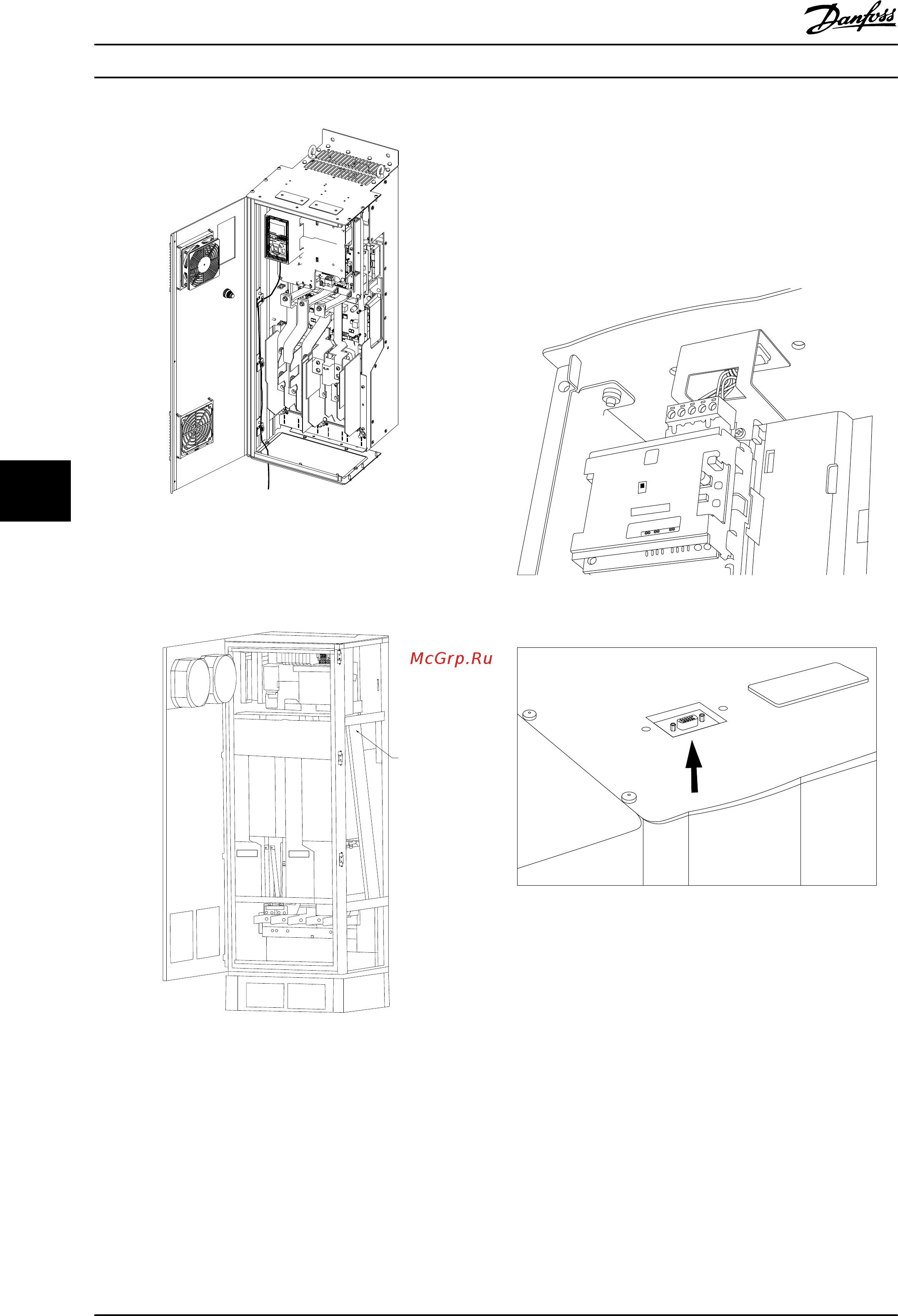

Рисунок 7.35 Маршрут прокладки проводки платы
управления для D3h. При прокладке проводов платы
управления для D1h, D2h, D4h, E1 и E2 используется тот же
маршрут.
130BB187.10
1
Рисунок 7.36 Маршрут прокладки проводки платы
управления для F1/F3. При прокладке проводов платы
управления для F2/F4 используется тот же маршрут.
В преобразователях частоты типоразмеров D и E
имеется возможность подключения периферийной
шины с верхней стенки корпуса, как показано на
следующих рисунках. В блоках IP21/54 (NEMA-1/
NEMA-12) верхнюю крышку следует удалить.
Номер комплекта для верхнего подключения
периферийной шины: 176F1742.
130BA867.10
Probus Option A
FC300 Service
Рисунок 7.37 Подключение периферийной шины сверху
130BB255.10
Рисунок 7.38 Установленный комплект для верхнего ввода
Profibus
Электрический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
230 MG34S250 — Вер. 29-11-2013
77
