Реле 1 и 2 программируются в 5-40 Реле функций,
5-41 Задержка включения, реле и 5-42 Задержка
выключения, реле.
Используйте дополнительный модуль MCB 105 в
качестве дополнительных выходов реле.
relay1
relay2
03
02
240Vac, 2A
240Vac, 2A
400Vac, 2A
01
06
05
04
130BA047.10

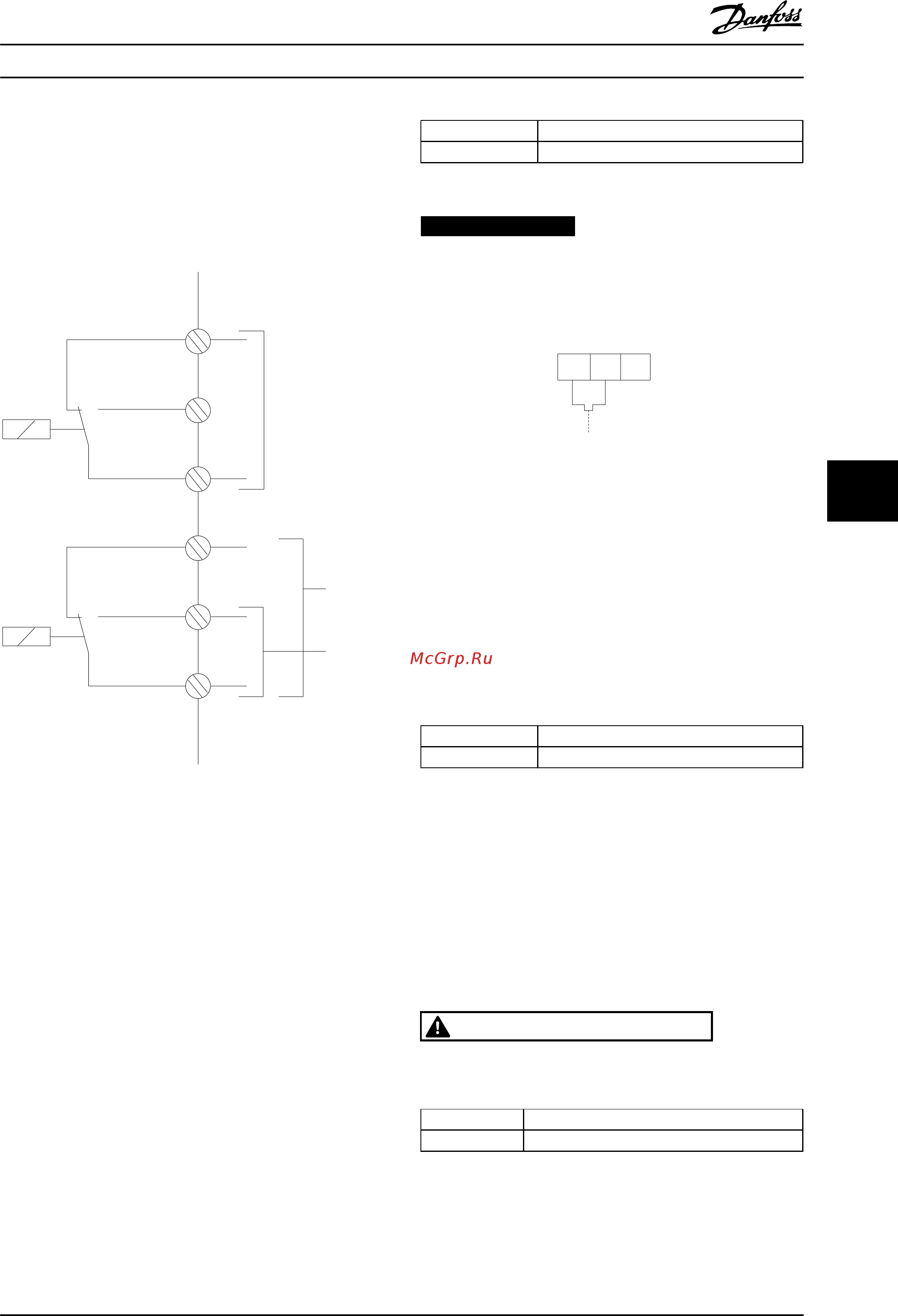

Рисунок 7.53 Дополнительные выходы реле в корпусах
типоразмера E и F
7.5.11
Термореле тормозного резистора
Типоразмеры D-E-F
Момент затяжки: 0,5–0,6 Нм
Размер винтов: M3
Этот вход контролирует температуру тормозного
резистора, подключенного снаружи. Если вход между
клеммами 104 и 106 замыкается, преобразователь
частоты отключается с предупреждением/аварийным
сигналом 27 «Тормозной IGBT». Если соединение между
клеммами 104 и 105 замыкается, преобразователь
частоты отключается с предупреждением/аварийным
сигналом 27 «Тормозной IGBT».
Установите реле KLIXON с нормально замкнутыми
контактами. Если данная функция не используется,
клеммы 106 и 104 необходимо замкнуть накоротко.
Нормально замкнутый: 104–106 (перемычка установлена
на заводе-изготовителе)
Нормально разомкнутый: 104–105
Номер клеммы Функция
106, 104, 105 Термореле тормозного резистора.
Таблица 7.68 Клеммы термореле тормозного резистора
УВЕДОМЛЕНИЕ
Если температура тормозного резистора становится
слишком высокой и срабатывает термореле,
торможение двигателя преобразователем частоты
прекращается и двигатель останавливается выбегом.
175ZA877.10
106
NC
104
C
105
NO
Рисунок 7.54 Межкомпонентные соединения термореле
тормозного резистора
7.6 Дополнительные соединения
7.6.1 Подключение шины постоянного
тока
Клемма шины постоянного тока используется для
резервного питания постоянным током, когда
промежуточная схема питается от внешнего источника
питания.
Номер клеммы Функция
88, 89 Шина постоянного тока
Таблица 7.69 Клеммы шины постоянного тока
Для получения дополнительной информации
обратитесь к компании Danfoss.
7.6.2
Разделение нагрузки
Разделение нагрузки требует дополнительного
оборудования и рассмотрения вопросов безопасности.
Подробнее см. Примечание о разделении нагрузки.
ПРЕДУПРЕЖДЕНИЕ
Имейте в виду, что на клеммах могут возникать
напряжения до 1099 В постоянного тока.
Номер клеммы Функция
88, 89 Разделение нагрузки
Таблица 7.70 Клеммы разделения нагрузки
Электрический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 239
7 7
