8.11 Подключение энкодера
Перед настройкой энкодера выдаются базовые уставки
для системы регулирования скорости с обратной
связью.
См. также глава 9.3 Дополнительный энкодер MCB 102.

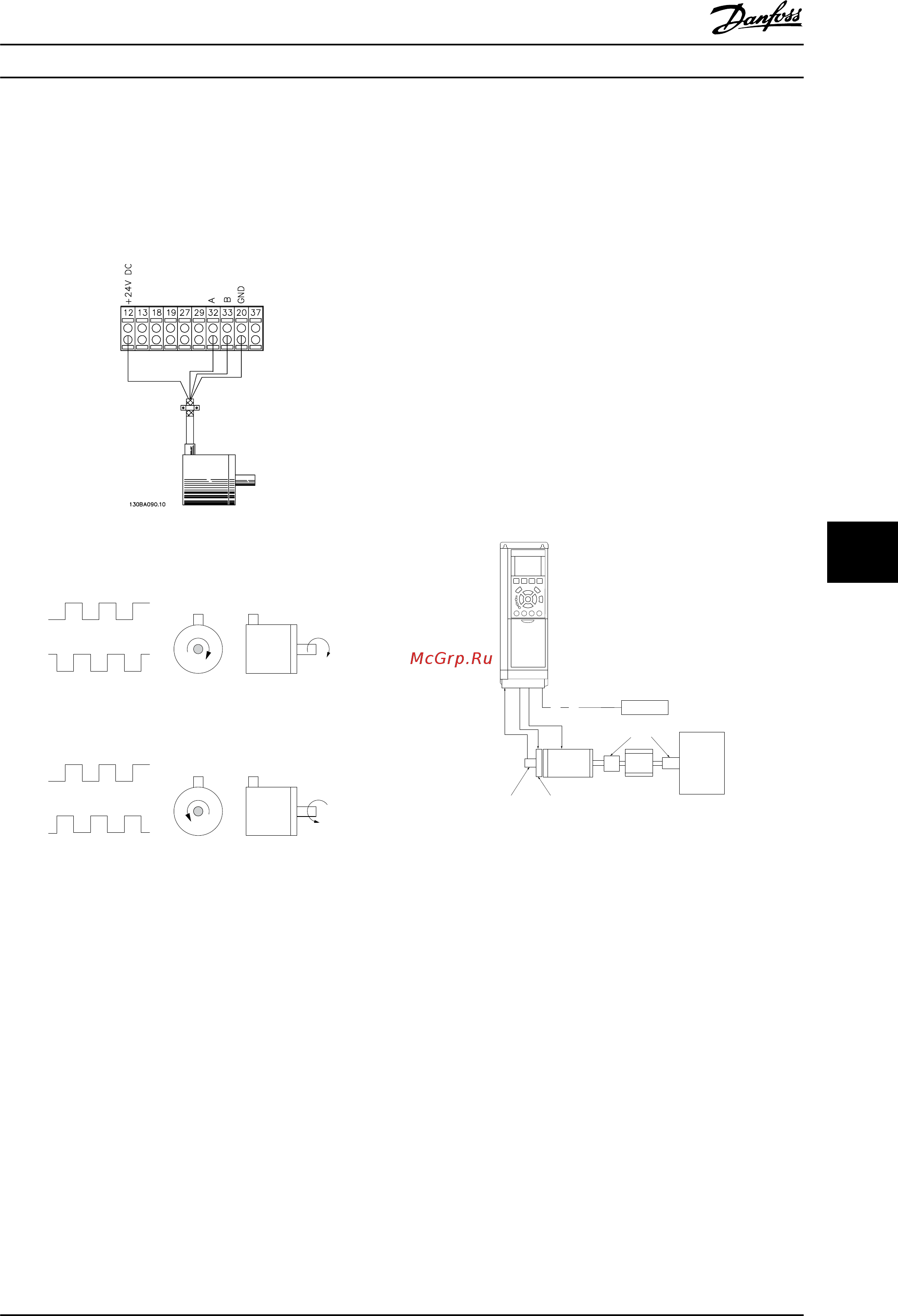

Рисунок 8.5 Подключение энкодера к преобразователю
частоты
B
A
B
A
130BA646.10
CW
CCW
Рисунок 8.6 Инкрементальный энкодер 24 В. Максимальная
длина кабеля 5 м
8.12 Направл. энкод
Направление энкодера определяется порядком
импульсов, поступающих на преобразователь частоты.
Направление по часовой стрелке означает, что канал A
опережает канал B на 90 электрических градусов.
Направление против часовой стрелки означает, что
канал B на 90 электрических градусов опережает
канал A.
Направление вращения определяется глядя со стороны
торца вала.
8.13
Приводная система с обратной
связью
Система привода с обратной связью состоит из
следующих элементов:
•
Двигатель
•
Добавить
(Редуктор)
(Механический тормоз)
•
FC 302
•
Энкодер для системы обратной связи
•
Тормозной резистор для динамического
торможения
•
Передача
•
Нагрузка
Для приложений, требующих управления механическим
тормозом, обычно необходим тормозной резистор.
Motor
Gearbox
Load
Transmission
Encoder Mech. brake
Brake resistor
130BA120.10
Рисунок 8.7 Базовая настройка замкнутого контура
управления скоростью FC 302
8.14 Останов и предел крутящего
момента
В применениях с внешним электромеханическим
тормозом, например в подъемных механизмах, можно
останавливать преобразователь частоты с помощью
«стандартной» команды останова с одновременным
включением электромеханического тормоза.
Ниже приводится пример программирования этих
соединений преобразователя частоты. Внешний тормоз
может быть подключен к реле 1 или 2 (см.
глава 3.9 Управление механическим тормозом).
Установите для клеммы 27 значение [2] «Выбег,
инверсный» или [3] «Выбег и сброс, инверсный», а для
клеммы 29 — режим клеммы 29 [1] «Выход» и значение
[27] «Пред.по момен.+стоп ».
Примеры применения
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 255
8 8
