Danfoss VLT Automation Drive FC-302P800T5 [233/306] Внимание
![Danfoss VLT Automation Drive FC-302P800T5 [233/306] Внимание](/views2/1560591/page233/bge9.png)
130BB256.10

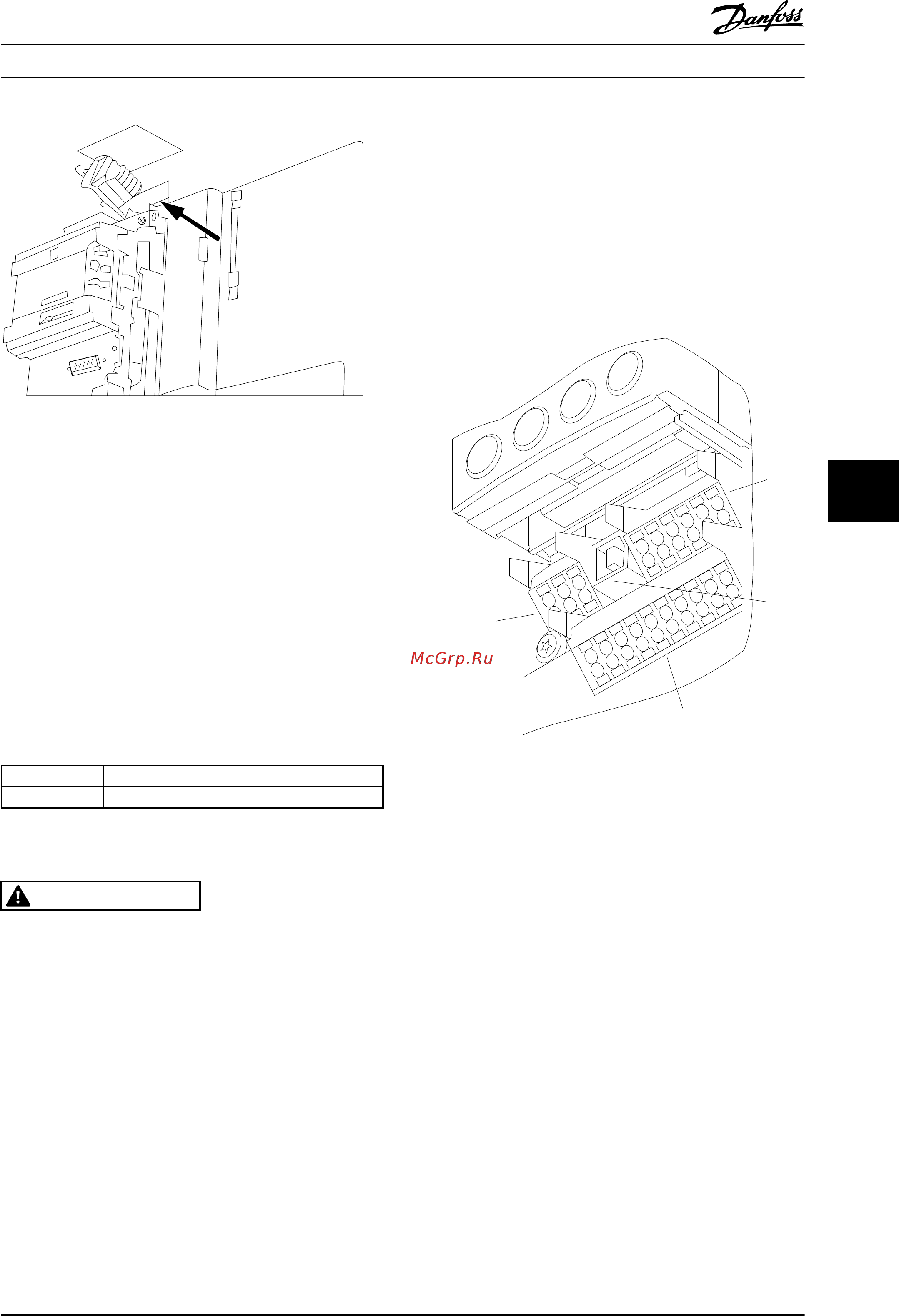

Рисунок 7.39 Заделка экрана/разгрузка натяжения
проводников периферийной шины
Установка внешнего источника питания 24 В пост.
тока
Момент затяжки: 0,5–0,6 Нм
Размер винтов: M3
Внешний источник питания 24 В пост. тока может
использоваться в качестве низковольтного источника
питания платы управления и любых других
установленных дополнительных плат. Он обеспечивает
полноценную работу LCP (включая установку
параметров) без подключения к электросети. Обратите
внимание на то, что после подключения источника 24 В
пост. тока появляется предупреждение о низком
напряжении, однако, отключения не происходит.
Номер Функция
35 (-), 36 (+) Внешний источник 24 В пост. тока
Таблица 7.67 Номера клемм для внешнего источника
питания 24 В пост. тока
ВНИМАНИЕ!
Чтобы обеспечить надлежащую гальваническую
развязку (типа PELV) клемм управления
преобразователя частоты, используйте источник 24 В
пост. тока типа PELV.
7.5.3 Клеммы управления
Номера чертежей для справки:
1. 10-контактный разъем цифровых входов/
выходов
2. 3-контактный разъем шины RS-485
3. 6-контактный разъем аналоговых входов/
выходов
4. Разъем USB
1
4
2
3
130BA012.12
61
68
69
39
42
50
53
54
55
12
13
18
19
27
29
32
33
20
37
Рисунок 7.40 Клеммы управления (все типоразмеры)
7.5.4
Переключатели S201 (A53), S202
(A54) и S801
Переключатели S201 (A53) и S202 (A54) используются
для выбора сигнала аналогового входа — токового
сигнала (0–20 мА) или сигнала напряжения (от -10 до 10
В) конфигурации аналоговых входных клемм 53 и 54,
соответственно.
Переключатель S801 (BUS TER.) можно использовать для
включения оконечной нагрузки для порта RS-485
(клеммы 68 и 69). См. Рисунок 7.43.
Электрический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 231
7 7
