Danfoss VLT Automation Drive FC-302P800T5 [182/306] Bb697 0
![Danfoss VLT Automation Drive FC-302N250KT5 [182/306] Bb697 0](/views2/1560591/page182/bgb6.png)
70 . 0
[ 2.756 ]
535 . 0
[ 21 . 0631 ]
37 . 2
[ 1 . 466 ]
36 . 5
[ 1 . 437 ]
733 . 0
[ 28 . 858 ]
800 . 0
[ 31. 496 ]
258 . 5
[ 10 . 177 ]
199 . 5
[ 7 . 854 ]
994 . 3
[ 39 . 146 ]
870 . 7
[ 34 . 252 ]
593 . 0
[ 23 . 346 ]
593 . 0
[ 23 . 346 ]
1
130BB697.10
1657 . 7
[ 65 . 2641 ]
1533 . 0
[ 60 . 354 ]
1600 . 0
[ 62 . 992 ]
2733 . 0
[ 107 . 598 ]

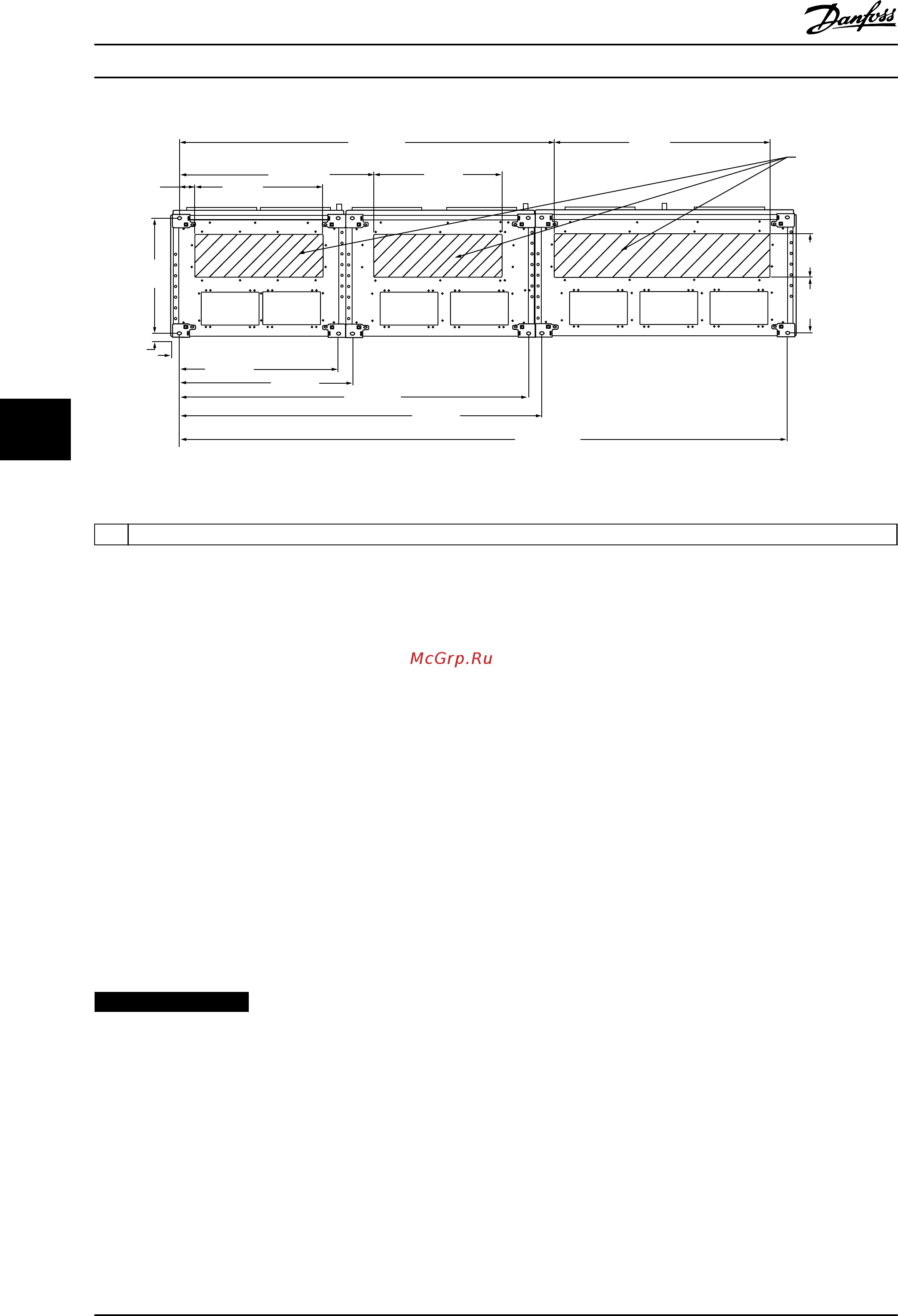

Рисунок 6.94 Типоразмер F13
1 Установите кабелепроводы в заштрихованных местах
Таблица 6.61 Пояснения к Рисунок 6.94
6.2.9
Охлаждение и потоки воздуха
Охлаждение
Охлаждение может быть реализовано одним из следующих способов:
•
вентиляционные каналы в верхней и нижней крышках устройства
•
охлаждение через тыльный канал
•
сочетания вентиляционных каналов и тыльного канала
Охлаждение с помощью вентиляционного канала
Разработаны специальные дополнительные средства для оптимизации монтажа преобразователей частоты IP00
(шасси) в корпусах Rittal TS8 с использованием собственного вентилятора преобразователя частоты для
принудительного охлаждения в тыльном канале. Воздух из верхней части корпуса может выводиться наружу с таким
расчетом, чтобы излишек тепла, выводимый через тыльный канал, не рассеивался в помещении диспетчерской, что
позволило бы снизить потребности в кондиционировании воздуха в помещении.
Охлаждение сзади
Циркуляционный воздух отводится через тыльную часть корпуса Rittal TS8. Такое решение предполагает забор
воздуха вне производственного помещения через тыльный канал и возврат нагретого воздуха наружу, что снижает
потребности в кондиционировании воздуха.
УВЕДОМЛЕНИЕ
Для вывода теплопотерь, не выведенных через тыльный канал преобразователя частоты, и дополнительных
потерь, генерируемых другими компонентами, установленными внутри корпуса, на корпусе устанавливается
дверной вентилятор. Для выбора соответствующего вентилятора следует рассчитать требуемый общий поток
воздуха. Некоторые производители корпусов предлагают собственное программное обеспечение для выполнения
таких расчетов.
Механический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
180 MG34S250 — Вер. 29-11-2013
