Danfoss VLT Automation Drive FC-302P800T5 [215/306] Импульсное подключение сводит на нет преимущество пониженных гармоник 12 импульсного выпрямителя
![Danfoss VLT Automation Drive FC-302P400T5 [215/306] Импульсное подключение сводит на нет преимущество пониженных гармоник 12 импульсного выпрямителя](/views2/1560591/page215/bgd7.png)
* F10/F11/F12/F13 Only
* F10/F11/F12/F13 Only
91-1
92-1
93-1
91-2
92-2
93-2
S1
T1
R1
S2
T2
R2
95
Rectier 1
Rectier 2
Inverter1
F8/F9
Inverter2
F10/F11
Inverter3
F12/F13
130BB758.11
91-1
92-1
93-1
91-2
92-2
93-2
S1
T1
R1
S2
T2
R2
95
Rectier 1
Rectier 2
Inverter1
F8/F9
Inverter2
F10/F11
Inverter3
F12/F13
91-1
92-1
93-1
91-2
92-2
93-2
95
Rectier 1
Rectier 2
Inverter1
Inverter2
F10/F11
Inverter3
F12/F13
A
B
C

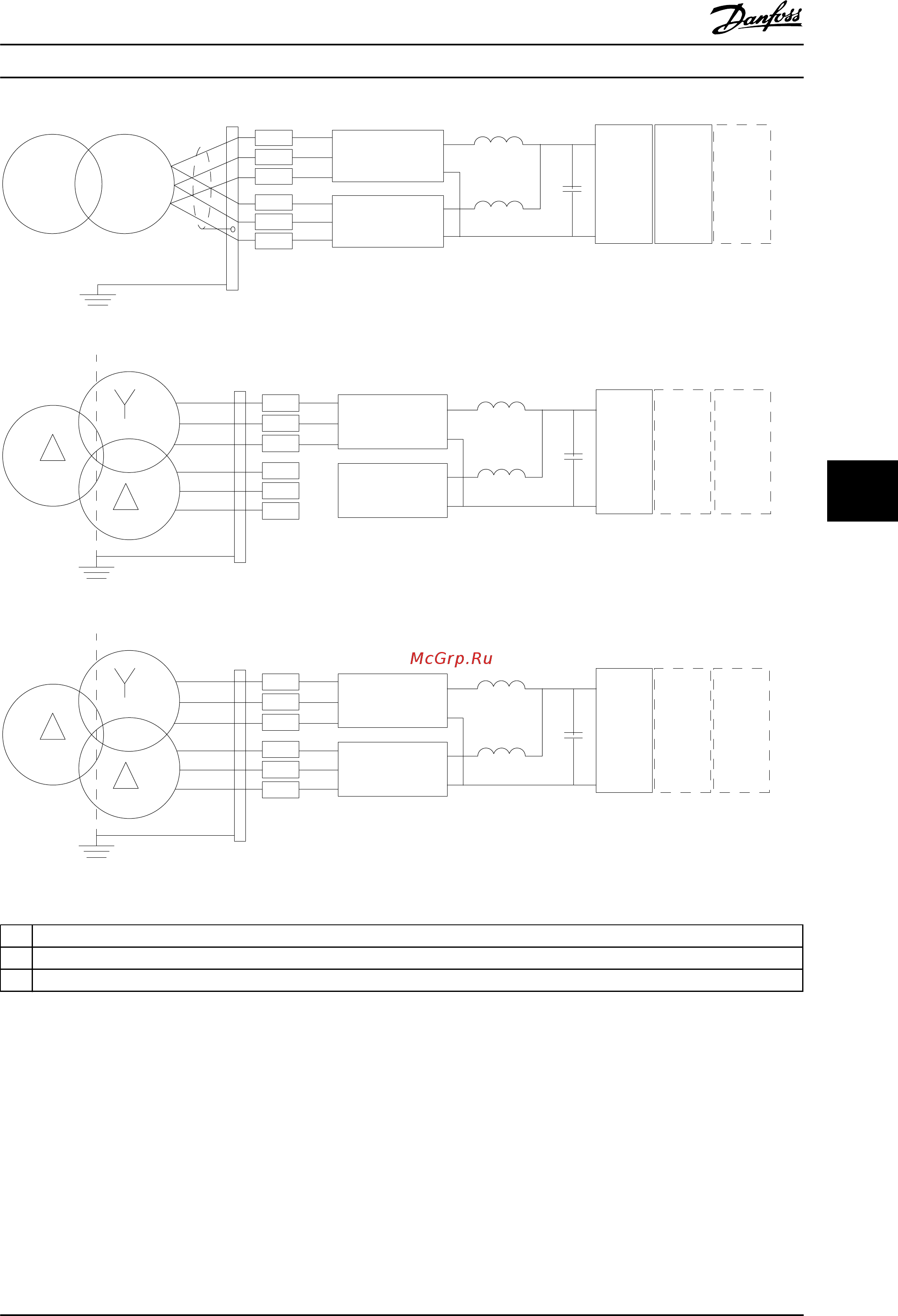

Рисунок 7.32 Варианты сетевых подключений для 12-импульсных преобразователей частоты
A
6-импульсное подключение
1), 2), 3)
B
Измененное 6-импульсное подключение
2), 3), 4)
C
12-импульсное подключение
3), 5)
Таблица 7.24 Пояснения к Рисунок 7.32
Примечания.
1)
Показано параллельное соединение. Можно использовать одиночный трехфазный кабель с достаточной пропускной
способностью. Установите закорачивающие шины.
2)
6-импульсное подключение сводит на нет преимущество пониженных гармоник 12-импульсного выпрямителя.
3)
Подходит для подключения сетей IT и TN.
4)
В случае выхода из строя модульного 6-импульсного выпрямителя можно привести преобразователь частоты в
действие при меньшей нагрузке с помощью одного 6-импульсного выпрямителя. Для получения дополнительной
информации обратитесь в Danfoss.
5)
Параллельное подключение сети здесь не показано. При использовании 12-импульсного преобразователя частоты в
качестве 6-импульсного должны быть соблюдены требования к одинаковому числу и равной длине кабелей.
Электрический монтаж
Руководство по проектированию VLT
®
AutomationDriveFC 300 90–1200 кВт
MG34S250 — Вер. 29-11-2013 213
7 7
