106
5.2.3. Настройка времени ускорения / замедления
Используйте эту функцию для настройки времени ускорения/замедления
двигателя.
Параметр Название Заводское значение Диапазон настройки Описание
01-05
P.29
Выбор кривой
ускорения /
замедления
0
0
Кривая линейного ускорения /
замедления
1
Кривая ускорения / замедления по
S-рампе 1 (Примечание 1)
2
Кривая ускорения / замедления по
S-рампе 2 (Примечание 2)
3
Кривая ускорения / замедления по
S-рампе 3 (Примечание 3)
01-06
P.7
Время ускорения
5.00 с
0~360.00 с
0~3600.0 с
3.7K/5.5KF и типы ниже
20.00 с 5.5K/7.5KF и типы выше
01-07
P.8
Время замедления
5.00 с
0~360.00 с
0~3600.0 с
3.7K/5.5KF и типы ниже
10.00 с Типы 5.5K/7.5KF~7.5K/11KF
30.00 с 11K/15KF и типы выше
01-08
P.21
Шаг времени
ускорения/
замедления
0
0 Шаг времени равен 0,01 с
1 Шаг времени равен 0,1 с
01-09
P.20
Задание частоты
ускорения/
замедления
50.00 Гц
1.00~650.00 Гц
Настройка системы 50 Гц (00-24=1)
60.00 Гц Настройка системы 60 Гц (00-24=0)

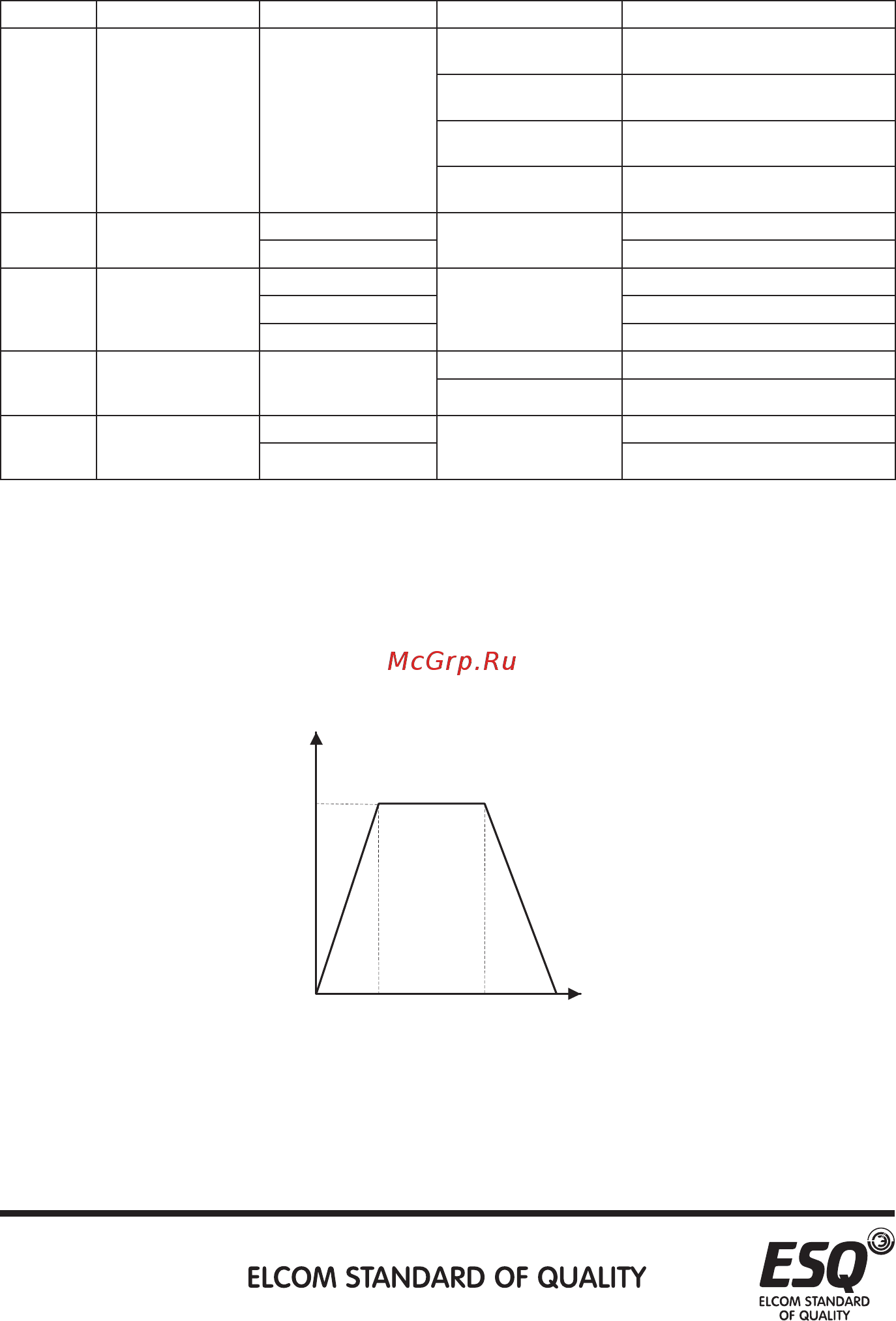

Настройка: Выбор кривой ускорения / замедления
Кривая линейного ускорения / замедления (01-05=“0”) Наклон ускорения
определяется по комбинации 01-06 и 01-09. Наклон замедления
определяется по комбинации 01-06 и 01-09. Когда задание частоты
изменяется, оно линейно увеличивается со скоростью “наклона ускорения”
или уменьшается со скоростью “наклона замедления”.
Смотрите рисунок ниже:
Кривая ускорения / замедления по S-рампе 1 (01-05='I")
Наклон ускорения определяется по комбинации 01-06 и 01-03. Наклон
замедления определяется по комбинации 01-07 и 01-03.
На кривой ускорения/замедленияесть сегмент S-рампы, на котором
частота изменяется согласно "наклону ускорения/замедления". 9 х t
Время
01-06 (P.7)
01-00 (P.20)
01-07 (P.8)
Выходная частота
Наклон ускорения
Наклон замедления
