3. При настройке частоты в режиме пульта PU величина задания частоты
может превысить максимальную частоту. Если нужна более высокая частота,
то сначала необходимо изменить максимальную частоту.

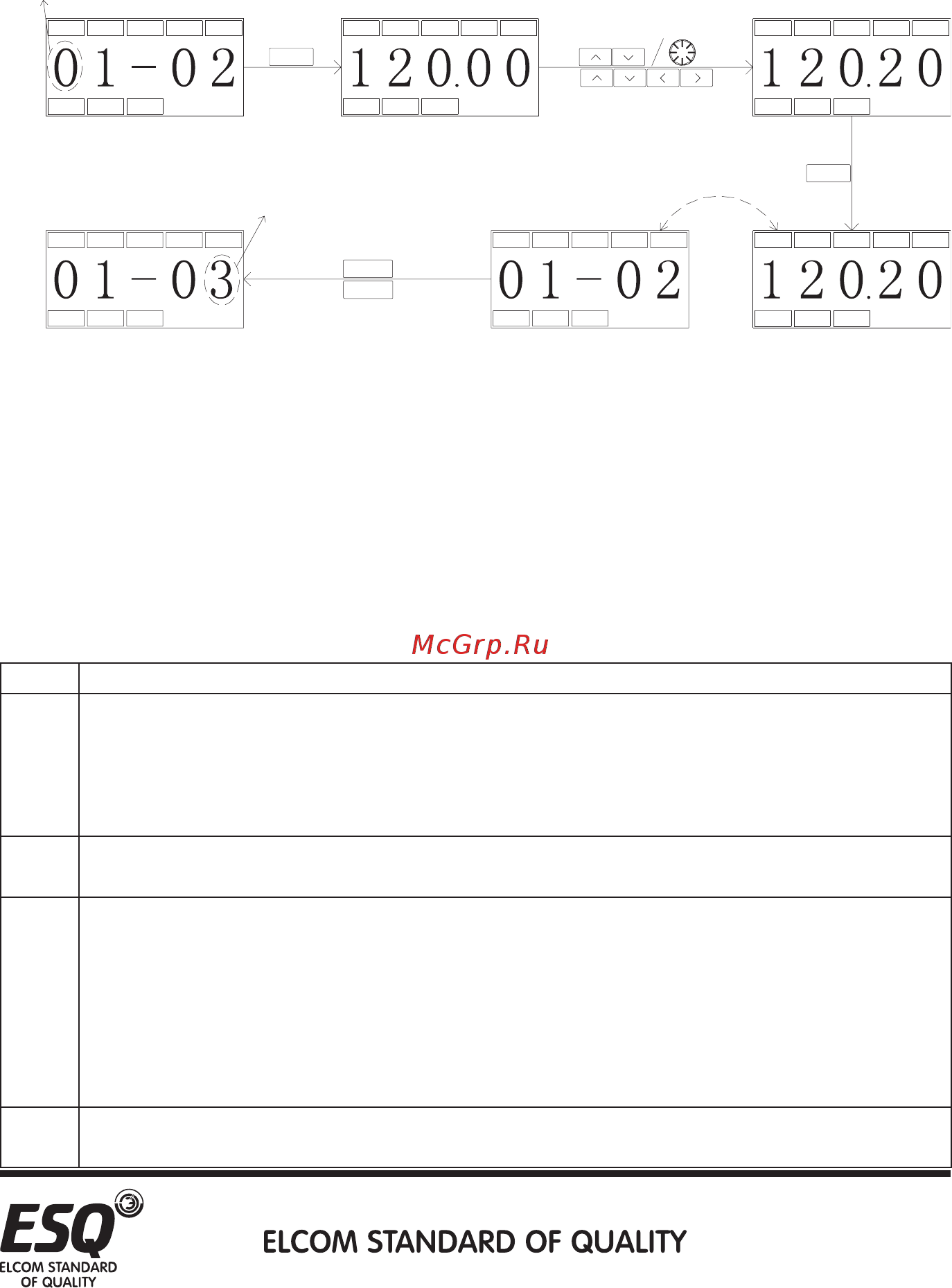

4.2.5. Схема последовательности переключений пульта PU301
в режиме настройки параметров
Примечание: Индикаторные лампы Hz и MON не светятся в режиме
настройки параметров. Нажимайте кнопку «ЗАПИСЬ» для записи
значения параметра.
4.3. Основные рабочие процедуры для разных режимов
4.3.1. Основные рабочие процедуры для режима пульта PU
(00-16 (P.79) = 0 или 1)
Шаг Описание
1
Измените режим эксплуатации на режим пульта PU и индикатор PU загорится.
Примечание:
1. Если 00-16 (P.79) = 0, инвертор сначала перейдет во внешний режим эксплуатации после
включения питания или после сброса инвертора.
2. Выбор и переключение режимов эксплуатации описано в разделе 4.2.
2
Перейдите в режим настройки частоты и запишите в памяти значение задания частоты.
Примечание: Подробное описание процедуры настройки приведено в разделе 4.2.4.
3
Нажмите кнопки «ВПЕРЕД» и «НАЗАД» для пуска двигателя. После этого данные индикаторные лампы
загорятся, что укажет на вращение двигателя. Пульт управления PU301 автоматически переключается
в режим мониторинга и показывает текущую стабильную выходную частоту.
Примечание:
1. См. раздел 4.2.3, где приведено подробное описание последовательности переключений пульта в
режиме мониторинга.
2. Во время работы двигателя пользователь может войти в режим настройки частоты для изменения
задания частоты с целью регулирования скорости двигателя.
4
Нажмите кнопку «СТОП/СБРОС», и двигатель начнет замедляться, а затем полностью остановится.
Индикаторы «ВПЕРЕД» и «НАЗАД» не погаснут, пока инвертор не отключит выходное напряжение.
MON PU
EXTNET
PLC
Hz AV
MON PU
EXTNET
PLC
Hz AV
ВОЗВРАТ
ЧТЕНИЕ
ЧТЕНИЕ
ЗАПИСЬ
MON PU
EXTNET
PLC
Hz AV
VAHz
PLC
NETEXT
PU
MON
MON
PU
EXTNET
PLC
Hz AV
VAHz
PLC
NETEXT
PU
MON
мигает
мигает
или
