48

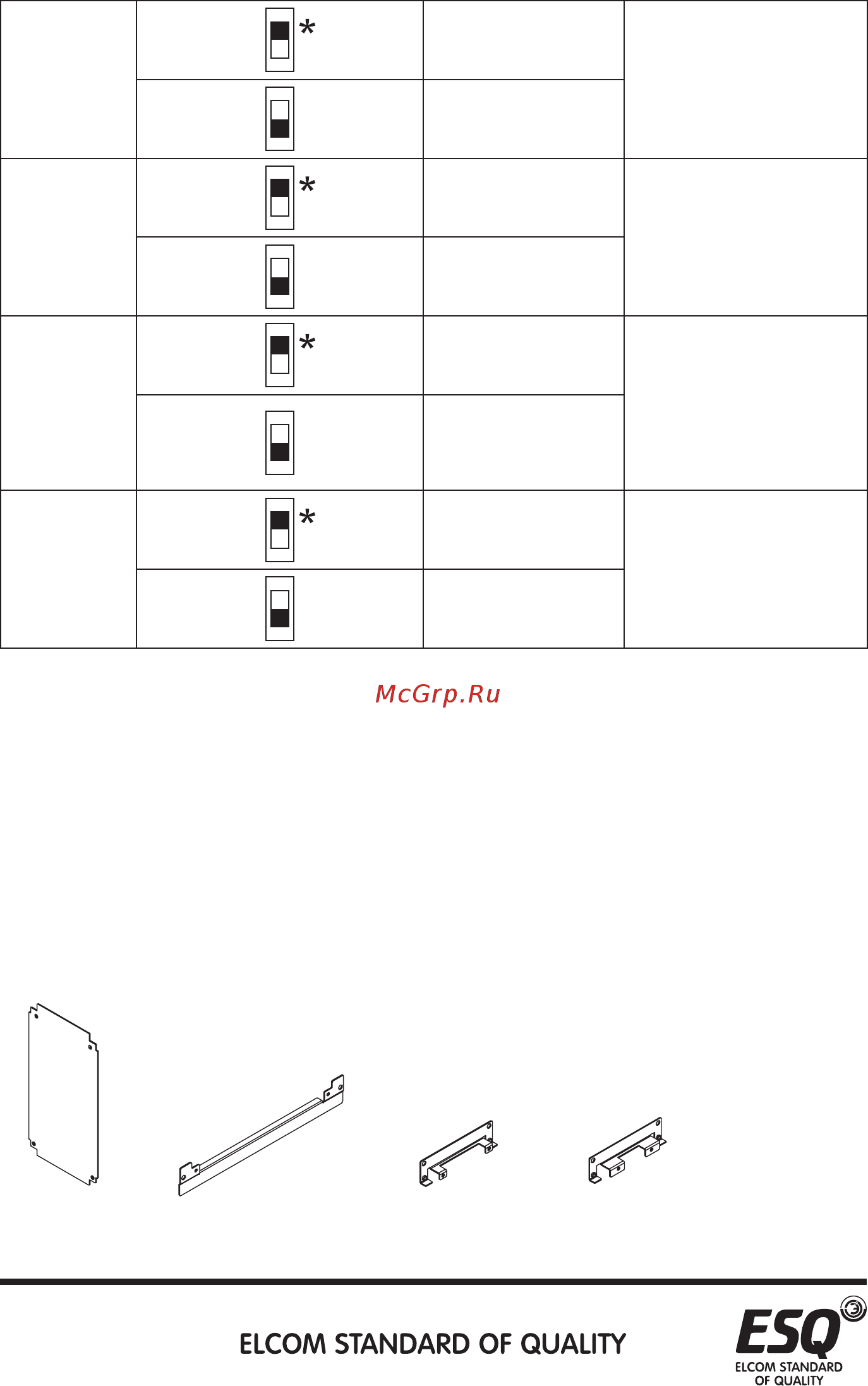

SW3
Выходной сигнал
напряжения 0 ~ 10 В на
клемме AM1
Согласно параметру 02-45
(См. раздел 5.3.11)
Выходной токовый
сигнал 0 ~ 20 мА/ 4~20
мA на клемме AM1
SW4
Выходной сигнал
напряжения 0 ~ 10 В на
клемме AM2
Согласно параметру 02-48
(См. 5.3.12)
Выходной токовый
сигнал 4 ~ 20 мА на
клемме AM2
SW5
Работа дискретных
входов в режиме
приемника тока
См. раздел 3.7.6 (Изменение
логики управления)
Работа дискретных
входов в режиме
источника тока
SW6
Согласующий резистор
120 Ω разомкнут
Переключатель SW6
согласующего резистора
«120Ω» линии связи
(См. раздел 5.8.1)
Согласующий резистор
120 Ω подключен
Примечание:
1. Состояние со значком “*” - это состояние переключателя по
умолчанию.
2. Черная часть указывает ручку ползунка переключателя.
3.8. Набор для монтажа
3.8.1. Габарит A
Наименование: FMK301 Код заказа: LNKFMK301
Деталь 1*1 Деталь 2*2 Деталь 3*1 Деталь 4*1
Винт 1*4 - M3*8
Винт 2*4 - M6*15
Винт 3*8 - M4*8
Содержание
- Esq a3000 1
- Частотный преобразователь 1
- Содержание 3
- Введение в руководство 9
- Правила техники безопасности 9
- Определение терминологии 10
