276

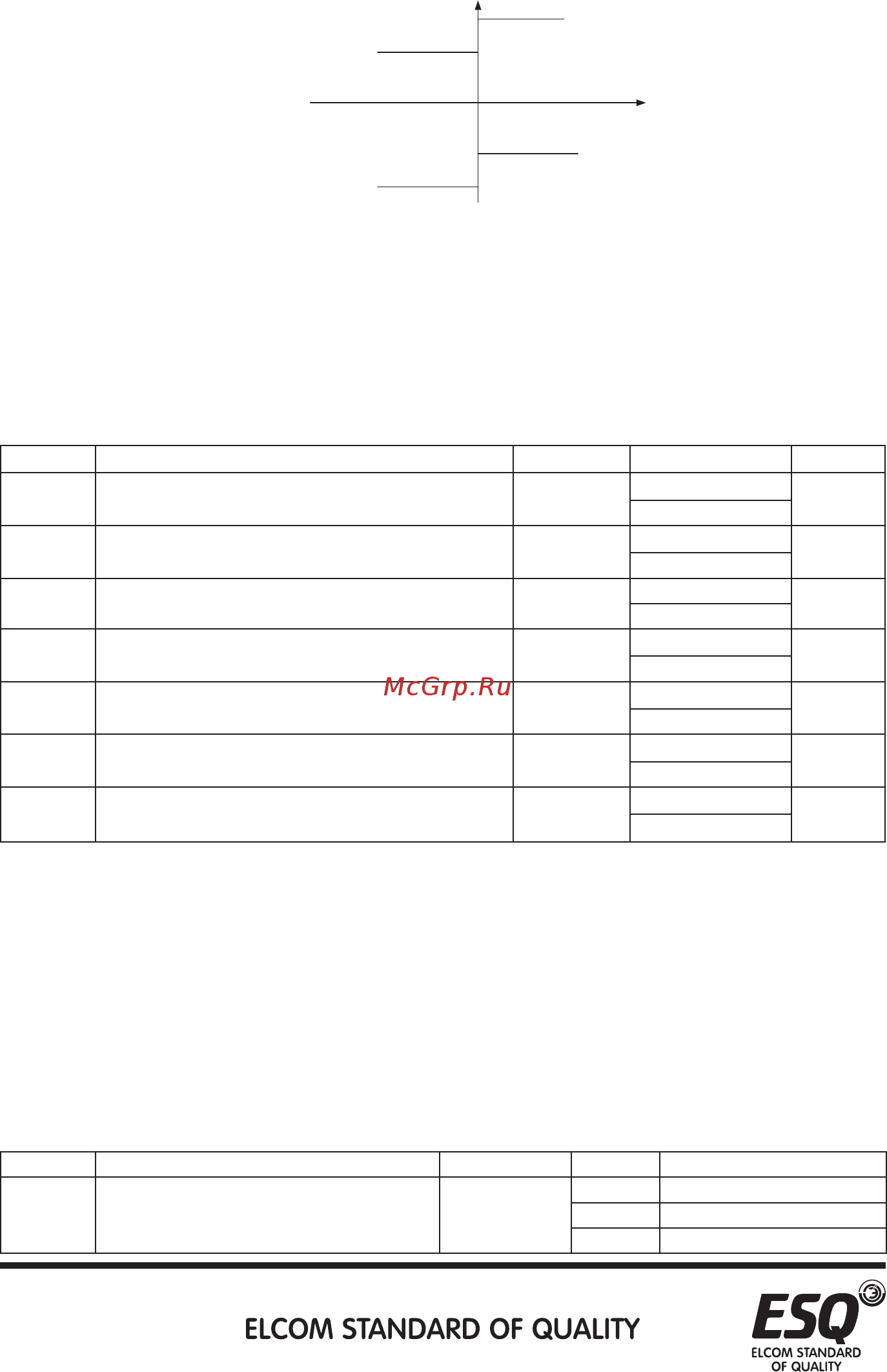

Рис. 5.12.4.1 Предельные значения крутящего момента в 4-х квадрантах.
5.12.5. Параметры управления второго электродвигателя.
Функция параметров второго двигателя, включается при помощи сигнала
дискретного входа.
Параметр Наименование По умолчанию Значение Описание
11-30
P.371
1-ый пропорциональный коэффициент управления
скоростью 2-го электродвигателя
100
0 – 2000
-
99999
11-31
P.372
1-ое время интегрирования управления скоростью 2-го
электродвигателя
0.30 c
0 – 20.00c
-
99999
11-32
P.373
1-ая частота переключения ПИ коэффициента 2-го
электродвигателя
5.00 Гц
0 – 11-35(P.376) Гц
-
99999
11-33
P.374
2-ой пропорциональный коэффициент управления
скоростью 2-го электродвигателя
100
0 - 2000
-
99999
11-34
P.375
2-ое время интегрирования управления скоростью 2-го
электродвигателя
0.30 c
0 – 20.00 c
-
99999
11-35
P376
2-ая частота переключения ПИ коэффициента 2-го
электродвигателя
10.00 Гц
11-35(P.373) – 650.00 Гц
-
99999
11-36
P.377
Пропорциональный коэффициент управления тока 2-го
электродвигателя
0
0 – 20
-
99999
Примечание:
Когда параметр 00-22 ≠ 99999 и сигнал «RT» подан на дискретный вход,
параметры 2-го электодвигателя 11-30 — 11-36 активны. Значения
функций для 2-го набора параметров описаны в разделе 5.2.10.
Параметры 2-го электродвигателя так же указаны в 05-22 — 05-38.
5.12.6. Параметры второго PM-двигателя.
Функция параметров управления второго PM-двигателя, включается при
помощи сигнала дискретного входа.
Параметр Наименование По умолчанию Значение Описание
11-37
P.378
Тип 2-го двигателя с магнитами (PM-двигатель) 0
0 SPM
1 IPM
99999 -
Положительное
задание момента
Отрицательное
задание момента
Квадрант 1
Квадрант 4
Квадрант 2
Квадрант 3
Параметр Р.408
Функция аналогового входа 14:
положительный предел
Функция аналогового входа 16:
поло
жительный/отрицательный предел
Вращение
двигателя «Назад»
Вращение
двигателя «Вперед»
Параметр Р.411
Функция аналогового входа 15:
отрицательный предел
Функция аналогового входа 16:
Функция аналогового входа 17:
Регенеративный предел
Параметр Р.409
Функция аналогового входа 14:
положительный предел
Функция аналогового входа 16:
поло
жительный/отрицательный предел
Функция аналогового входа 17:
Регенеративный предел
Параметр Р.410
Функция аналогового входа 15:
отрицательный предел
Функция аналогового входа 16:
поло
жительный/отрицательный предел
