67

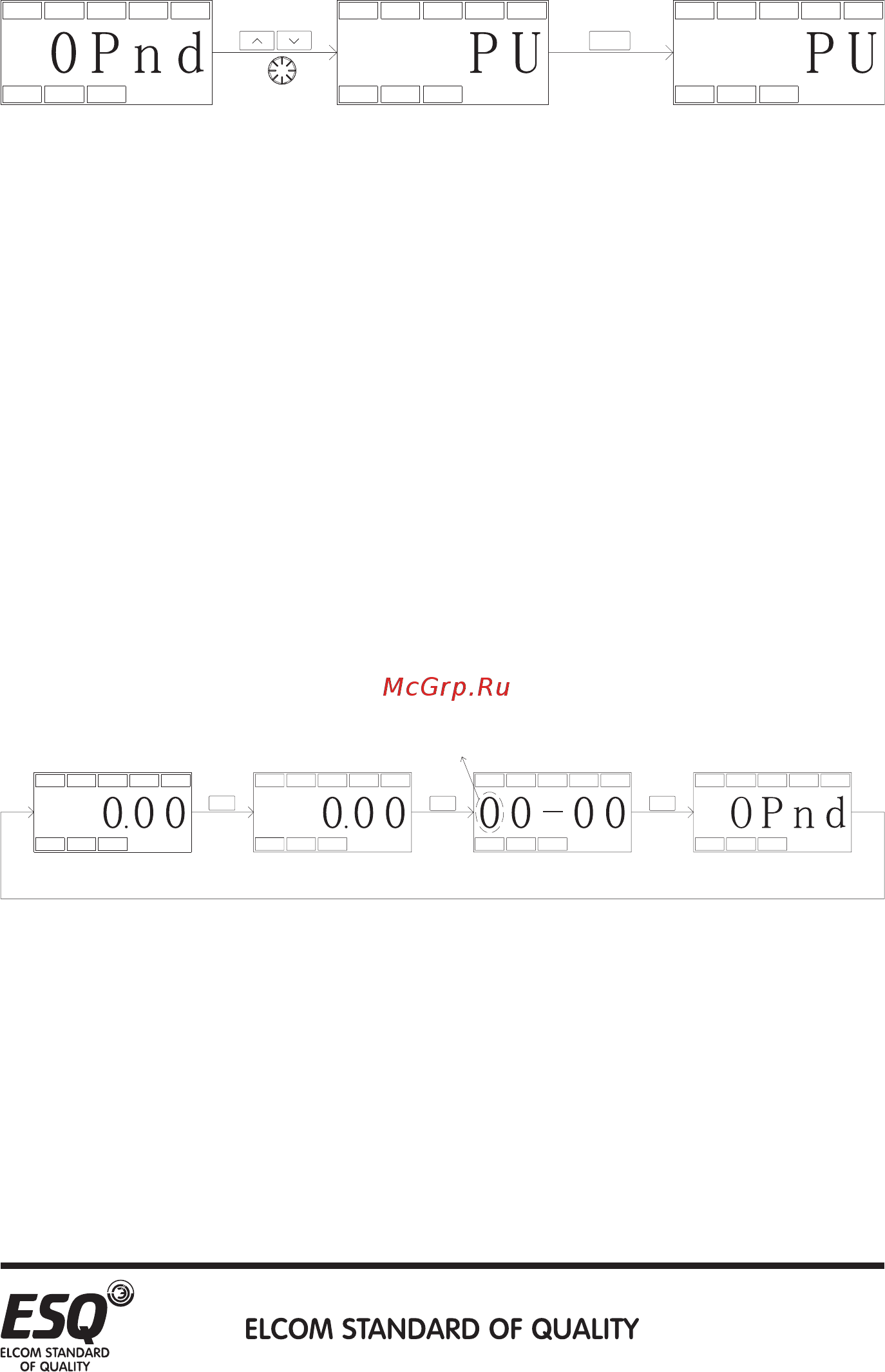

4.2.1. Схема последовательности переключения режима эксплуатации
Примечание:
1. В режиме «Режим пульта PU» на дисплее пульта управления показано
PU и светится индикаторная лампа PU.
2. В режиме «Внешний режим» на дисплее пульта управления показано
3. В режимах «Комбинированный режим 1, 2, 3, 4 и 5» на пульте
управления мигает индикаторная лампа PU.
4. В «Толчковом режиме JOG» светится индикаторная лампа PU, а на
дисплее пульта управления показано
когда двигатель не работает.
5. Если параметр 00-16 (P.79) = 3, индикаторная лампа будет светиться.
6. Нет никаких схем последовательности переключения режима
эксплуатации, когда параметр 00-16 (P.79) = 2, 3, 4, 5, 6, 7 или 8, так как
такой режим не меняется.
4.2.2. Схема последовательности переключения режима ра-
боты пульта управления PU301
1. См. раздел 4.2.3, где приведено подробное описание последовательности
переключений пульта в режиме мониторинга.
2. См. раздел 4.2.4, где приведено подробное описание последовательности
переключений пульта в режиме настройки частоты.
3. См. раздел 4.2.5, где приведено подробное описание последовательности
переключений пульта параметров пульта в режиме настройки параметров.
4. См. раздел 4.2.1, где приведено подробное описание последовательности
переключений режима эксплуатации.
чтение
VAHz
PLCNETEXT
PU
MON
MON
PU
EXT NETPLC
Hz AV
VAHz
PLCNETEXT
PU
MON
или
ПРОГ
ПРОГ
ПРОГ
VAHz
PLCNETEXT
PU
MON
VAHz
PLCNETEXT
PU
MON
MON
PU
EXT NET PLC
Hz AV
VAHz
PLCNETEXT
PU
MON
мигает
