4. Режимы эксплуатации

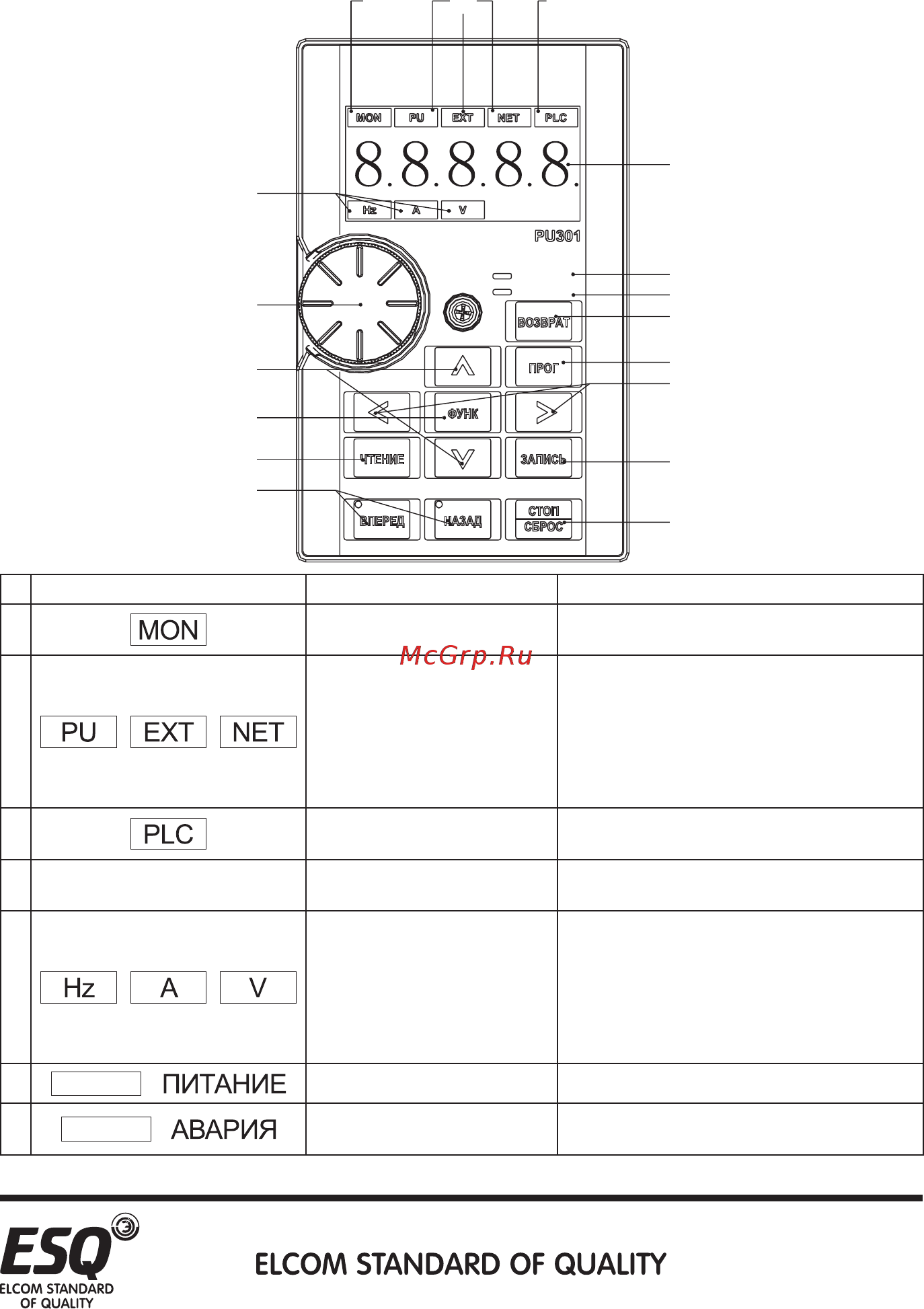

4.1. Названия компонентов пульта управления (PU301)
№ Элемент пульта Название Описание
(a)
Индикатор состояния пульта
управления
MON: Включен режим мониторинга
(b)
Индикатор режима
эксплуатации
РU: Включен в режиме работы с пульта
управления, мигает в комбинированных
режимах Н1 - Н5
ЕХТ: Включен в режиме внешнего задания
NЕТ: Включен в режиме управления по
протоколу связи
(c)
Индикатор режима работы
ПЛК
Включен режим работы ПЛК
(d)
8.8.8.8.8.
Дисплей (5-разрядный
светодиодный)
Отображает частоту, номер параметра,
значение параметра и т.д.
(e)
Индикаторы единиц
измерения
Гц: Индикатор включен, когда отображается
частота
А: Индикатор включен, когда отображается
выходной ток
В: Индикатор включен, когда отображается
выбранныйпараметр
(f) Индикатор питания Включен, когда питание подключено
(g) Индикатор аварии
Включен, когда сработала аварийная
сигнализация
(q)
(p)
(o
)
(n
)
(m
)
(l)
(k)
(j)
(i)
(h
)
(g
)
(f)
(e)
(d
)
(c)
(b)
(a)
ПИТАНИЕ
АВАРИЯ
