207
(1) Запрос
Контроллер отправляет запрос инвертору.
(2) Нормальный ответ
После получения запроса выполняется запрошенная операция и отправка
ответа с подтверждением.
(3) Ответ ошибки
При приеме неверного кода, адреса или данных инвертор отправляет
сообщение об ошибке.
(4) Широковещательная передача
Ведущий использует адрес 0 и все ведомые принимают это сообщение.
После приема широковещательного сообщения все ведомые узлы
отпраляют запрошенную операцию без ответа ведущему.
Формат передачи данных:
Обычно ведущий посылает сообщение запроса инвертору, который
отсылает сообщение ответа ведущему.
Адреса и коды функций дублируются для безошибочной передачи данных.
Бит 7 кода функции во время сообщения ошибки устанавливается в “1”
(=H80). В байт данных записывается код ошибки.
Формат Начало Адрес Функция Данные Контрольная сумма Завершение
ASCII H3A
8 бит 8 бит N x 8 бит 2 x 8 бит
0D 0A
RTU >=10 мсек >=10 мсек
Сообщение Описание
1. Блок адреса
сообщения
Диапазон настройки 0~254. 0 – адрес инвертора. Настройка 07-01 выполняется по адресу оборудования.
2. Набор
функциональных
сообщений
Ведомое оборудование выполняет действие согласно запросу ведущего оборудования. Если полученный
код не указан в таблице, то ведомое оборудование вернет ответ ошибки. Ответ ошибки используется код
функции H80.
Одному

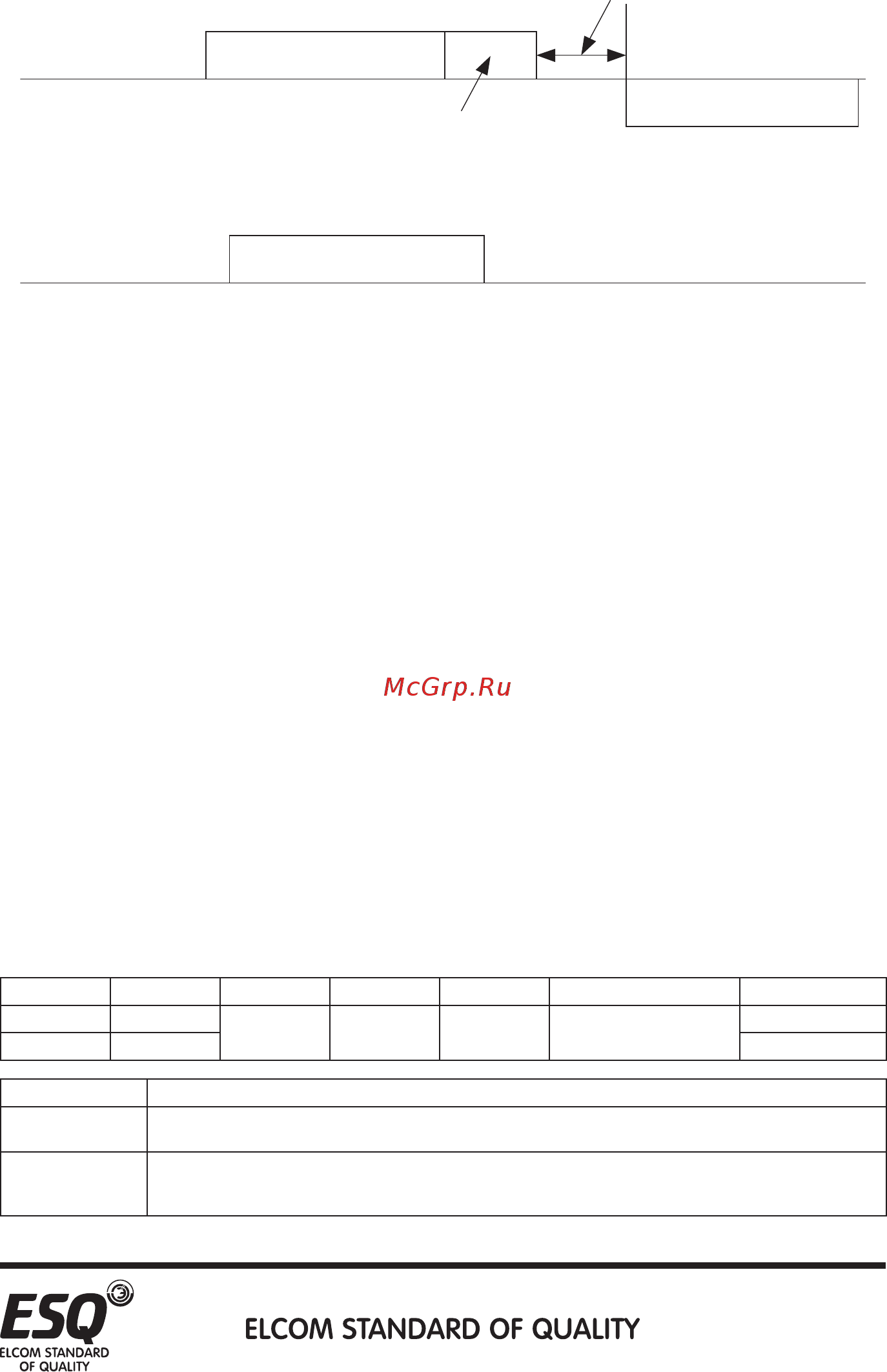

Время ответа
для инвертора
Сообщение ответа ПК
время ожидания ≥ 10мсек
Широковещательное
(Ведущий) Сообщение запроса
Сообщение ответа
Нет ответа
Сообщение запроса
(Ведомый)
ПК
Инв
(Ведущий)
(Ведомый)
ПК
Инв
