254
Параметр Наименование По умолчанию Значение Описание
10-21
P.232
Частота задержки во
время торможения
1.00 Гц 0-650.00 Гц
Устанавливает время и частоту задержки при
торможении
10-22
P.233
Время задержки во
время торможения
0.5 с 0-360.0 с
Примечания:
Функция компенсации люфта в механизме (10-18 = 1)
Редукторы имеют зазор зацепления и зону нечувствительности жду
прямым и обратным вращением, это зона называется люфтом. Так же
это проявляется, когда вал двигателя развивает чрезмерный крутящий
момент при изменении направление вращения или когда с постоянной
скорости вращения он переходит в замедление. Это приводит к
внезапному увеличению тока двигателя или регенеративному режиму.
Чтобы компенсировать эти люфты, во время разгона и торможения
происходят кратковременные остановки. Время и частота задержки
устанавливаются в параметрах 10-18 ~ 10-22. См. Рисунок 5.11.8.

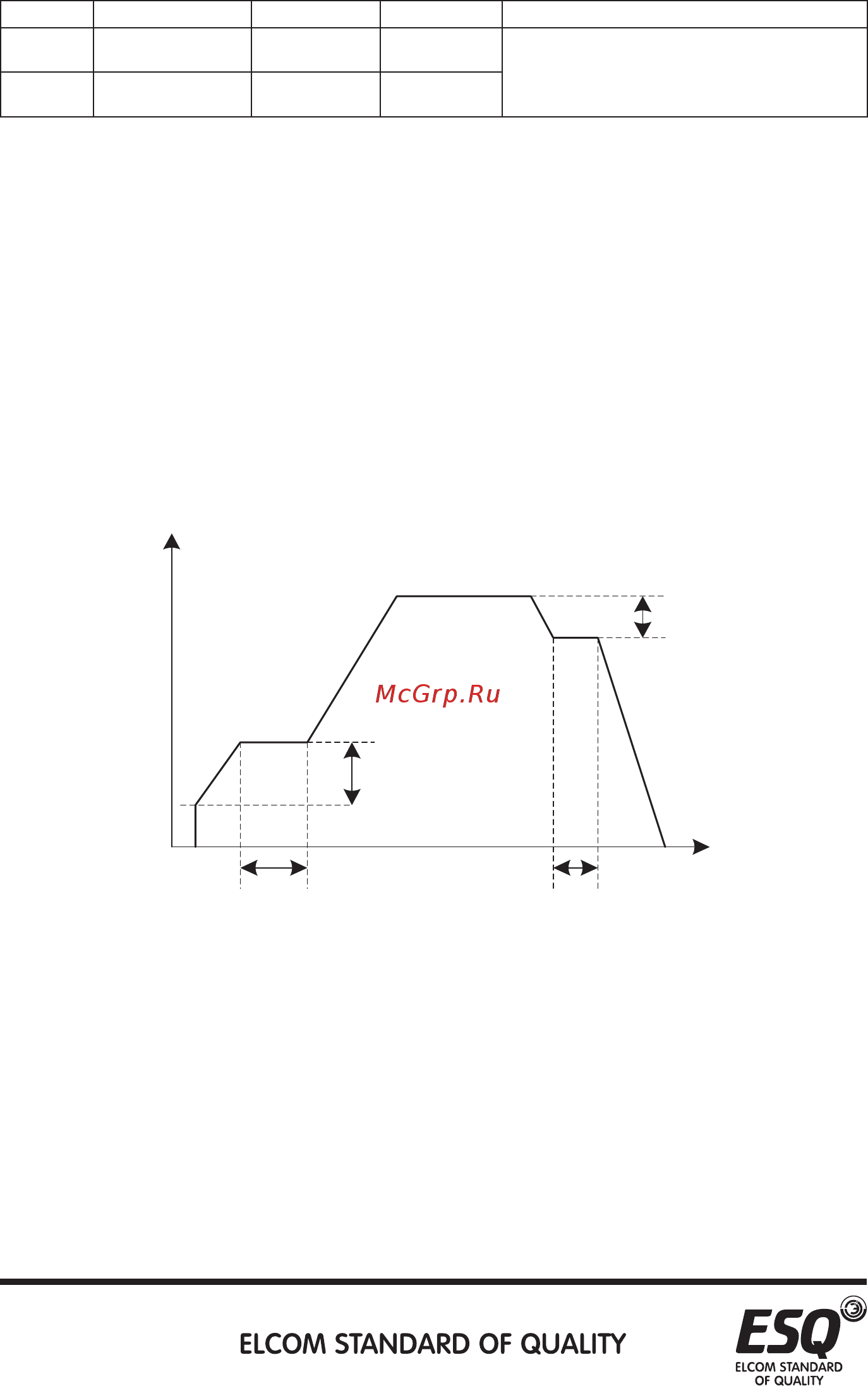

Рис. 5.11.8.1 Функция компенсации люфта
Важно: Установка компенсации люфта будет только продлевать время
разгона/торможения в течение данного периода прерывание.
5.11.10. Функция треугольной волны V/F
Функция треугольной волны, создаёт определенные колебания частоты в
постоянном цикле.
Выходная частота
Врем
я
Р.232
Р.
13
Р.230
Р.233Р.231
Функция компенсации люфта
