28
3.6. Периферийные устройства

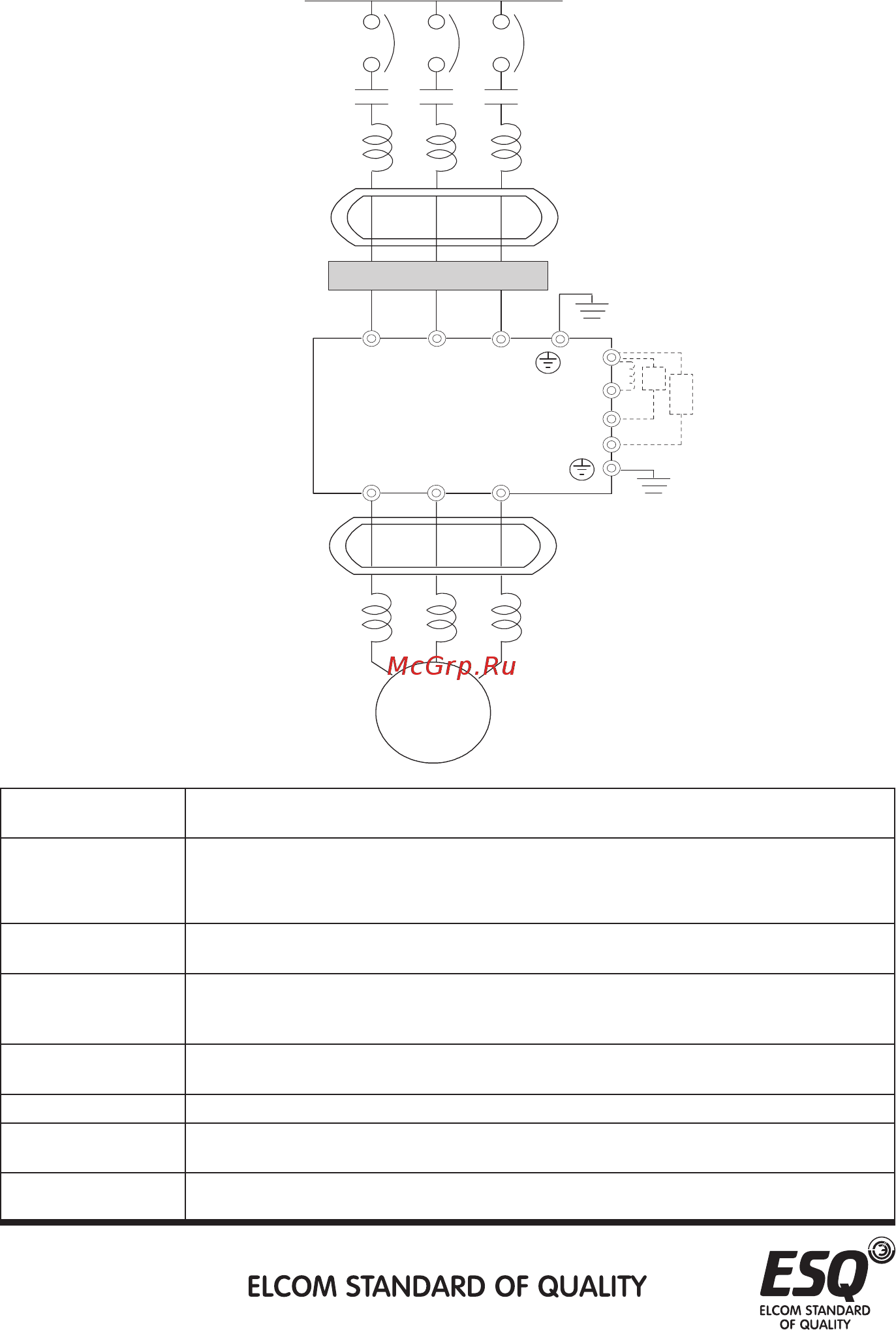

3.6.1. Компоновка электропроводки системы
Источник питания
Обязательно соблюдайте все требования к источнику питания, указанные в этом
руководстве.
Предохранитель/
Автоматический
выключатель
При включении питания возможен большой пусковой ток.
См. раздел 3.7.1
и выберите правильный номинал предохранителя / автоматического выключателя (NFB).
Магнитный контактор
Не используйте магнитный контактор в качестве выключателя инвертора, так как это
сократит срок службы инвертора.
Ферритовое кольцо
Реакторы с ферритовым кольцом могут снизить высокочастотные помехи, если вблизи
инвертора установлена аудиоаппаратура. Снижение уровня помех происходит в
диапазоне частот, от 1 МГц до 10 МГц. См. раздел 3.7.5.
Входной дроссель
Для повышения коэффициента мощности по входу необходимо установить входной
дроссель. Длина проводки до инвертора должна быть меньше 10 м. См. раздел 3.7.6.
ЭМИ-фильтр Используется для подавления электромагнитных помех.
Тормозной
прерыватель
Используется для снижения времени остановки двигателя.
Выходной дроссель
Выбросы напряжения в двигателе зависят от длины кабеля двигателя. Выходной
дроссель необходимо устанавливать на выходе инвертора. Смотрите раздел 3.7.6.
ЭМИ-фильтр
Магнитный контактор
Предохранитель/
Автоматический выключатель
Входной дроссель
Выходной дроссель
Двигатель
Тормозной резистор
Тормозной прерыватель
R/L1 S/L2T/L3
B
U
E
B
R
U/T1 V/T2 W/T3
PR
P1
+/P
-/N
