132
P.194 = P.510 = 10 Гц/60 Гц*100
P.193 = P.511 = 10 В*(100.0- P.194)/100

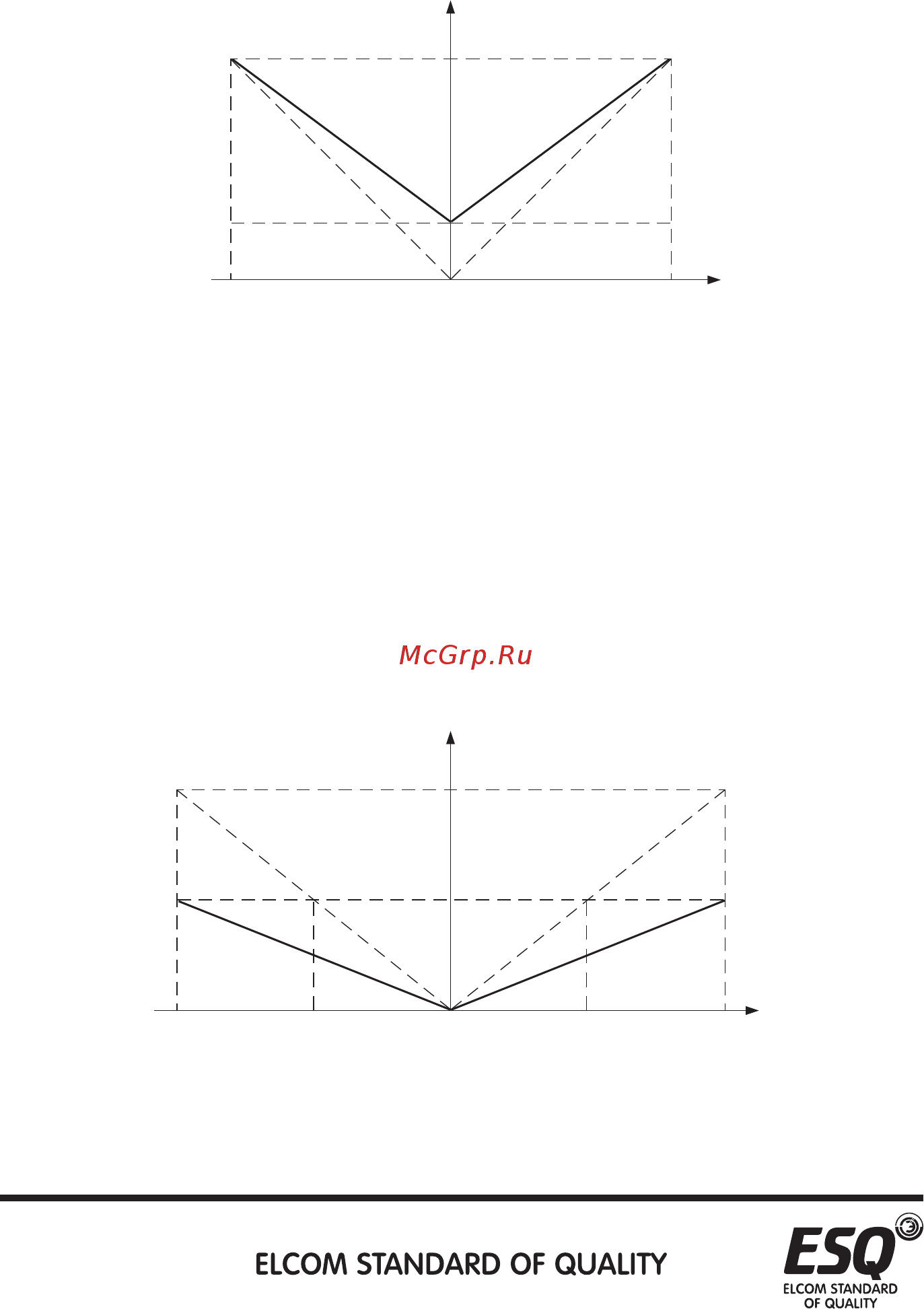

Пример 4: Этот пример также часто применяется в промышленности.
Широкие возможности по настройке функции потенциометра повышают
гибкость.
P.38 = 60 Гц Максимальная рабочая частота
P.192 = 0 В, P.193 = 10 В Минимальное/ Максимальное входное положительное напряжение на
клеммах 2-5
P.194 = 16.7%, P.195 = 100% Задание соответствия минимальному/максимальному
положительному напряжению на клеммах 2-5
P.510 = 16.7%, P.511 = 100% Задание соответствия минимальному/максимальному
отрицательному напряжению на клеммах 2-5
P.512 = 0 В, P.513 = 10 В Минимальное/ Максимальное входное отрицательное напряжение на
клеммах 2-5
P.139 = 0% Коэффициент смещения сигнала 2-5
P. 194 = P.510 = 10 Гц/60 Гц*100
Пример 5: В этом примере для регулировки частоты используется
напряжение 0 ~ 5 В
P.38 = 60 Гц Максимальная рабочая частота
P.192 = 0 В, P.193 = 5 В Минимальное/ Максимальное входное положительное напряжение на
клеммах 2-5
P.194 = 0%, P.195 = 50% Задание соответствия минимальному/максимальному положительному
напряжению на клеммах 2-5
60 Гц
10 Гц
0 В-10 В 10 В
60 Гц
30 Гц
0 В-5 В -2.5 В 2.5 В 5 В
