ESQ ESQ-A3000-043-3.7K/5.5KF [174/376] Вращение
![ESQ ESQ-A3000-043-3.7K/5.5KF [174/376] Вращение](/views2/1574411/page174/bgae.png)
166
Параметр Наименование Значение По умолчанию Описание
04-35
P.111
Время разгона/торможения
шаг 1
0.0сек 0~600.0 сек ---
04-36
P.112
Время разгона/торможения
шаг 2
0.0сек 0~600.0 сек ---
04-37
P.113
Время разгона/торможения
шаг 3
0.0сек 0~600.0 сек ---
04-38
P.114
Время разгона/торможения
шаг 4
0.0сек 0~600.0 сек ---
04-39
P.115
Время разгона/торможения
шаг 5
0.0сек 0~600.0 сек ---
04-40
P.116
Время разгона/торможения
шаг 6
0.0сек 0~600.0 сек ---
04-41
P.117
Время разгона/торможения
шаг 7
0.0сек 0~600.0 сек ---
04-42
P.118
Время разгона/торможения
шаг 8
0.00Гц 0~650.00Гц ---

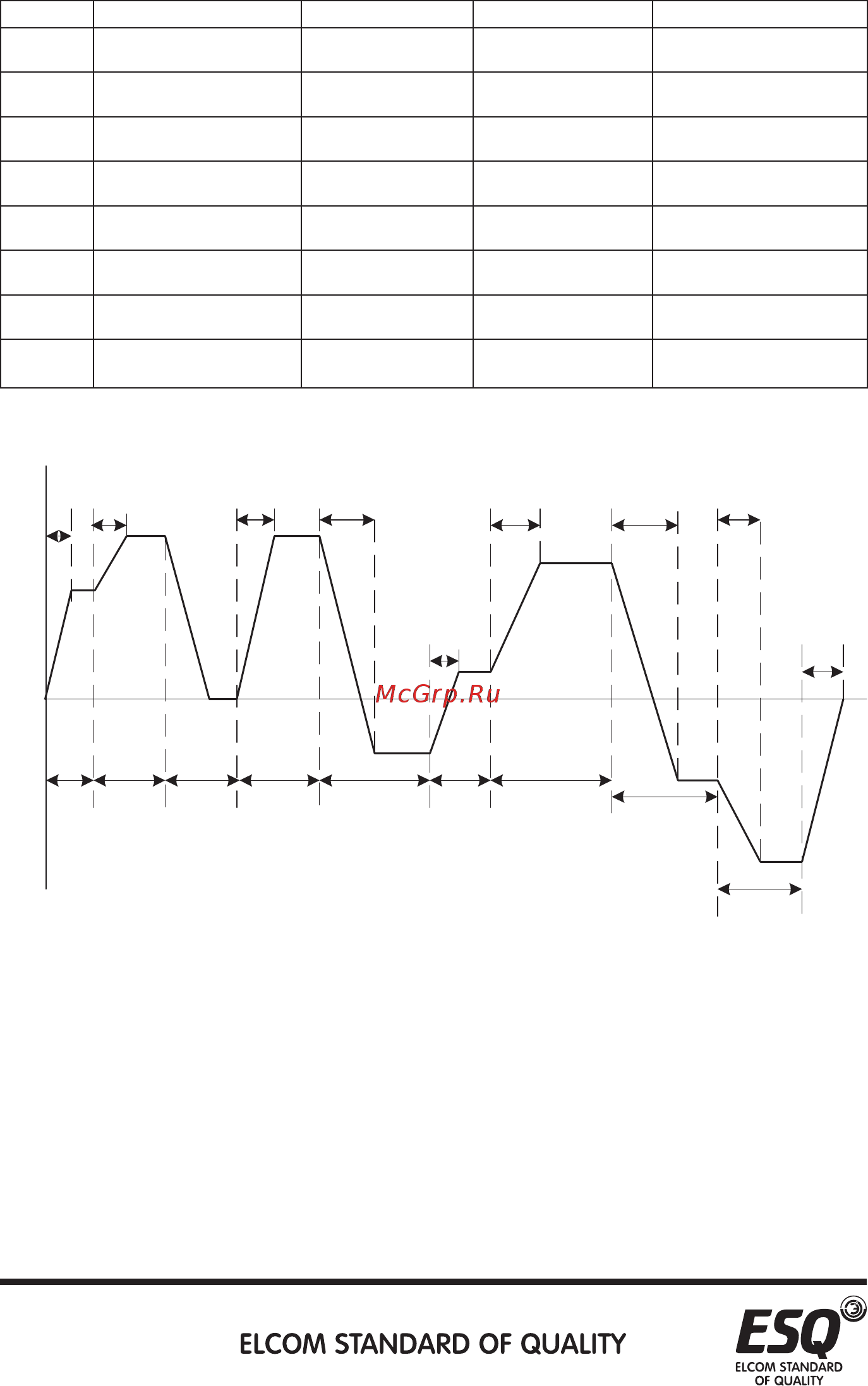

Расчет времени выполнения каждого шага с временем разгона /
торможения представлен на рисунке ниже:
2. Направление запуска устанавливается в двоичной форме (8 бит), а
затем переводится в десятичную форму и сохраняется в параметре 04-16,
«1» означает «прямое вращение», а «0» означает «обратное вращение».
Самый старший бит - это направление вращения шага 8, а младший бит -
направление вращения шага 1.
Пример: предположим, что шаг 1 запускается прямое вращение, шаг 2
запускается в обратном направлении, шаг 3 запускается обратное вращение,
шаг 4 запускается прямое вращение, шаг 5 запускается в обратном
направлении, шаг 6 запускается прямое вращение, шаг 7 запускается
прямое вращение, шаг 8 обратное вращение, тогда в двоичной форме
Частота
Прямое
вращение
Обратное
вращение
P.111 P.112 P.113
P.101 P.102 pause P.103 P.104 P.106P.105
P.107
P.108
P.114
P.115
P.116 P.117 P.118
P.118
