ESQ ESQ-A3000-043-3.7K/5.5KF [25/376] Габарит g
![ESQ ESQ-A3000-043-3.7K/5.5KF [25/376] Габарит g](/views2/1574411/page25/bg19.png)
17

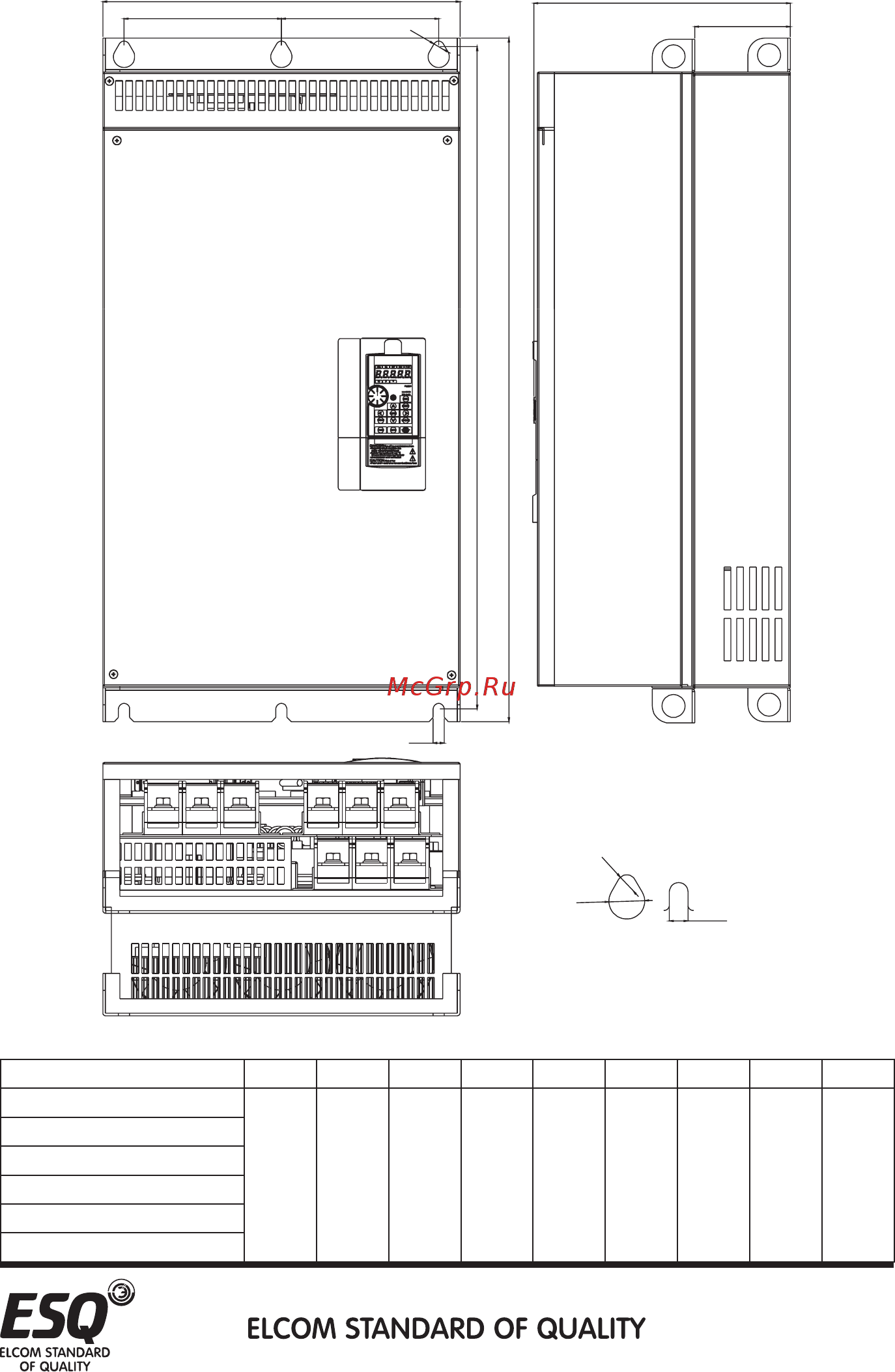

3.3.7. Габарит G
Единицы, мм
Тип W W1 H H1 D D1 S1 S2 S3
ESQ-A3000-043-160K/185KF
500.0 180.0 870.0 850.0 360.0 150.0 13.0 25.0 13.0
ESQ-A3000-043-185K/220KF
ESQ-A3000-043-220K/250KF
ESQ-A3000-043-250K/280KF
ESQ-A3000-023-90K/110KF
ESQ-A3000-023-110K/132KF
WD
D1
W1
S2
S3
S1
S2
S1
H1
H
W1
