264
Параметр Наименование По умолчанию Значение Описание
10-47
P.269
Чувствительность
обнаружения нап-
ряжения звена
постоянного тока
при торможении
0
0
Отключает рекуперативную чувствительность в связи с изменением
напряжения на шине.
1-5
Установите чувствительность для определения скорости изменения
напряжения шины. Больше значение - больше чувствительность.
10-48
P.270
Изменение
частоты при
компенсации
рекуперации
6.00 Гц
0 - 10.00 Гц
Установите предельное значение частоты, которое возрастает при
активации функции компенсации рекуперации.
99999 Нет предела частоты
10-49
P.271
Коэффициент
усиления
компенсации
напряжения при
рекуперации
100.0%
0 — 400.0%
0 — 40.00%
Если10-45 (P. 267) > 10, установите значение из диапазона 0 — 40,00%.
Если 10-45 (P. 267) <10, установите значение из диапазона 0 - 400,0%.
Избегайте ситуаций, когда регулировка скорости регулировала
рекуперацию. Увеличьте данное значение, чтобы улучшить реакцию
изменения напряжения в звена постоянного тока. Выходная частота,
вероятно, будет неустойчивой. Если уменьшение уставки 10-49 (P. 271)
не сможете уменьшить колебания, уменьшите уставку 10-50 (P. 272).
10-50
P.272
Коэффициент
усиления
компенсации
частоты при
рекуперации
100.0%
0 — 400.0%
0 — 40.00%
Примечания:
Когда возникает режим рекуперации, напряжение на звене постоянного
тока возрастает, и может возникнуть аварийный сигнал перенапряжения
(OV). Работа данной функции заключается в увеличении выходной
частоты и уменьшении напряжения в звене постоянного тока, чтобы
избежать аварийного сигнала и отключения преобразователя. Ниже
представлены диаграммы работы данной функции:

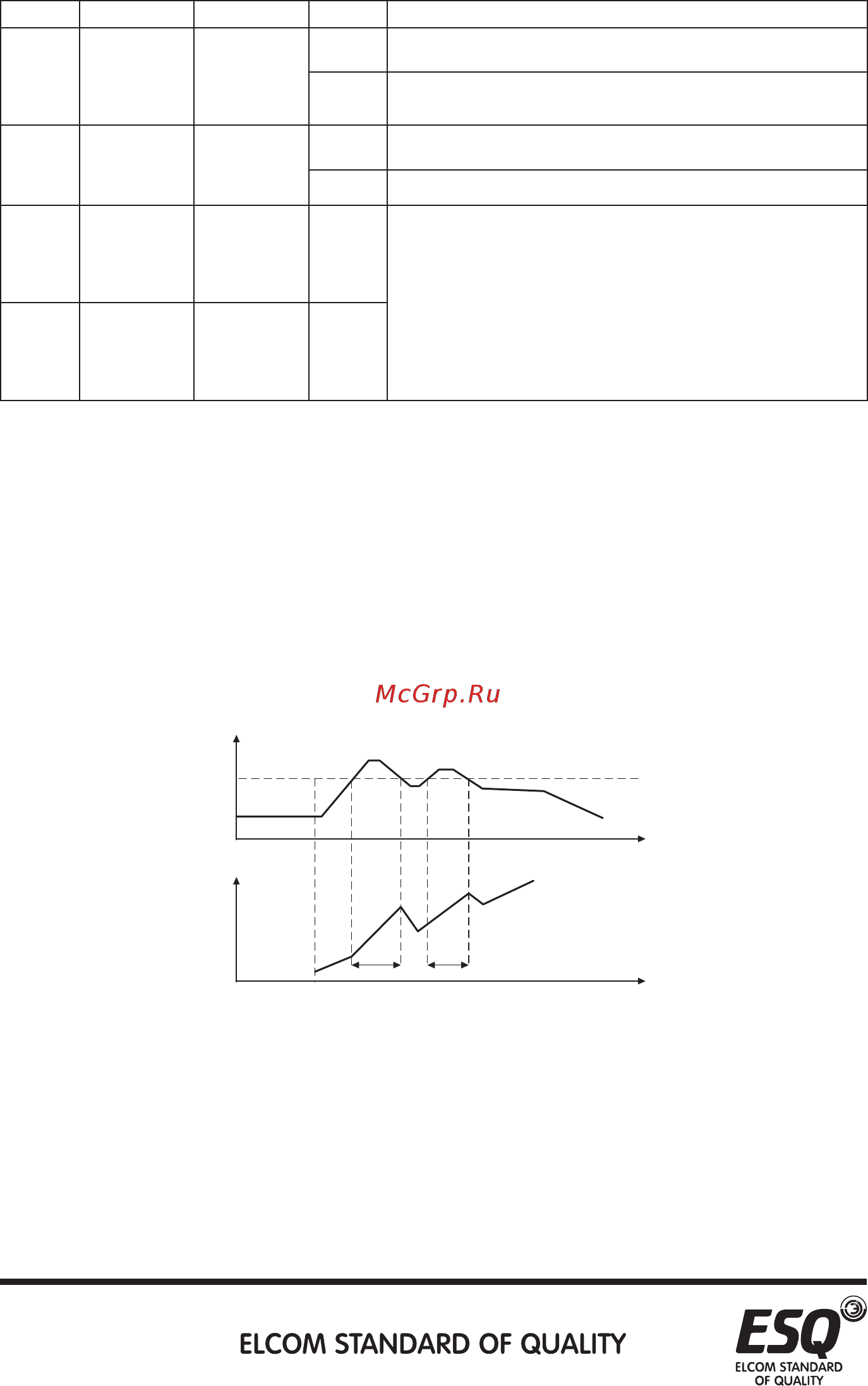

Пример работы функции компенсации рекуперации при разгоне
Выходная
частота
Напяжение в звене
постоянного тока
Время
P.268
Время
