ESQ ESQ-A3000-043-3.7K/5.5KF [165/376] Обнаружение нулевого тока
![ESQ ESQ-A3000-043-15K/18.5KF [165/376] Обнаружение нулевого тока](/views2/1574411/page165/bga5.png)
157
Примечание: В этом параграфе SU, FU является именем функции для
«многофункционального цифрового выходного терминала» SO1, SO2.
См. 03-10 ~ 03-13.
Подробную информацию см. Раздел 3.5.
5.4.8. Обнаружение нулевого тока
Обнаружение выходной частоты и настройка срабатывания выходного
дискретного сигнала.
Параметр Наименование По умолчанию Значение Описание
03-23
Р.62
Уровень обнаружения
нулевого тока
5.0%
0~200.0% ---
99999 выключена
03-24
Р.63
Время обнаружения
нулевого тока
0.50сек
0~100.0% ---
99999 выключена.

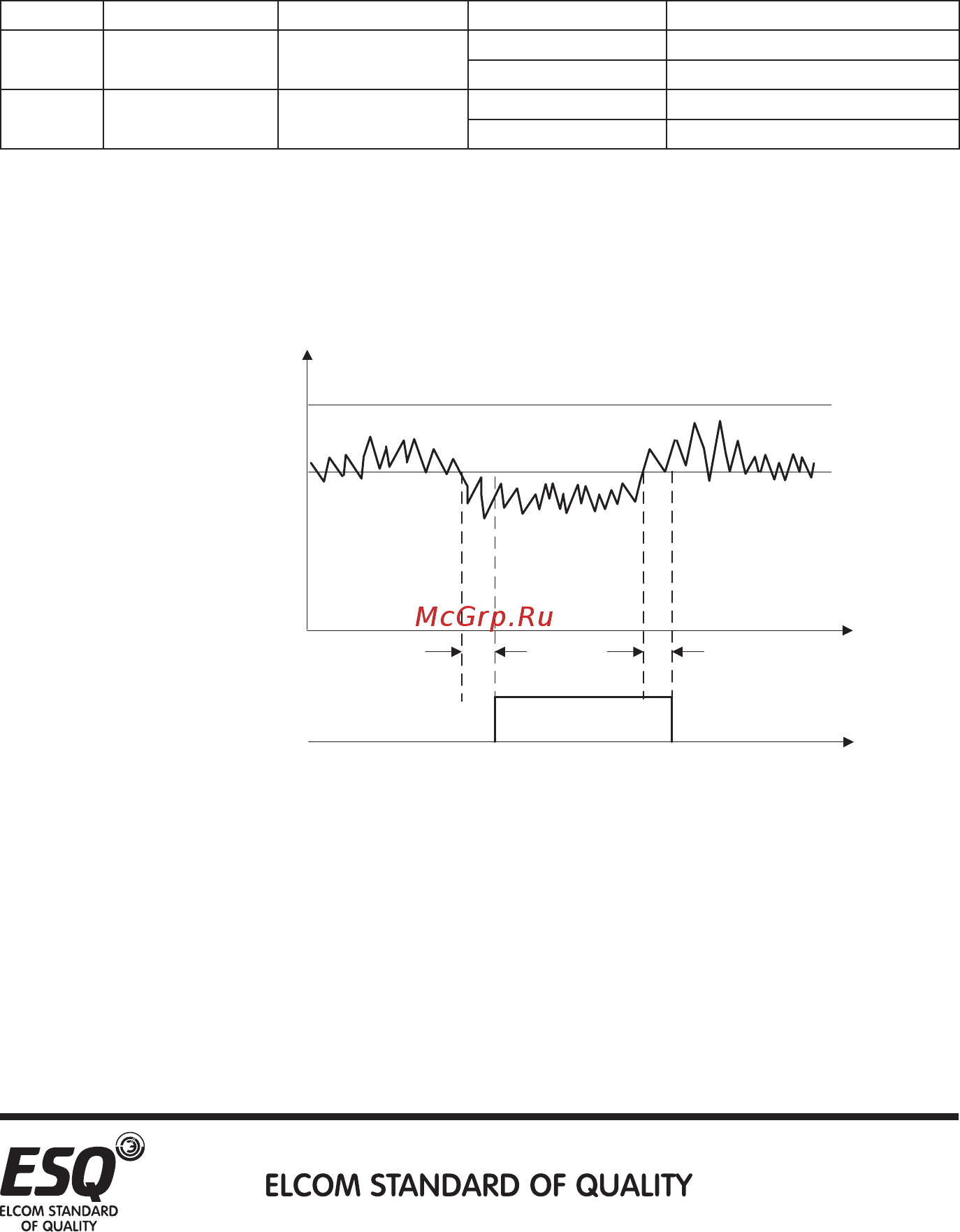

Обнаружение нулевого тока
Предположим, что инвертор нагружен на номинальную мощность
инвертора, т. е. ток 20А, 03-23 = 5% и 03-24 = 0,5 с, тогда, когда выходной ток
меньше 20 × 5% = 1А и превышает 0,5 с, будет выдан сигнал OMD. Посмотрите
на иллюстрацию ниже:
Если заданное значение в 03-23 или в 03-24 равно 99999, функция
обнаружения нулевого тока отключена.
Примечание: В этом примере сигнал OMD работает с функцией
«многофункционального дискретного выхода». См. 03-10, 03-10 ~ 03-13.
Для более подробной информации см. Раздел 3.5.
Врем
я
Время
100%
P.62
P.63
Сигнал OMD
100% значения номинального тока
Значения номинального
тока (%)
P.63
