227
Параметр Наименование По умолчанию Значение Описание
08-24
P.644
Автоматическая
настройка параметров
PID
0
0
Отрегулируйте в соответствии со
значением отклонения обратной связи
1
Отрегулируйте в соответствии с
радиусом намотки.
2
Отрегулируйте в соответствии с
заданной рабочей частотой.
3
Отрегулируйте в соответствии с
заданной скоростью.
08-23 - основа автоматической настройки параметров ПИД.
1. Когда 08-23 = 0, он регулируется в соответствии со значением отклонения
обратной связи. Используется только первая группа параметров ПИД, вторая
группа неактивна.
2. Когда08-23 = 1, регулировка соответствует радиусу намотки. Первая
группа параметров PID используется для пустого рулона, в то время как
вторая группа параметров PID используется для полного рулона. Параметры
ПИД меняются непрерывно в течение всего процесса.
3. Когда 08-23 = 2, регулировка соответствует рабочей частоте. Эта первая
группа параметров PID используется на нулевой скорости, тогда как вторая
группа параметров используется на максимальной частоте. Параметры ПИД
меняются непрерывно в течение всего процесса.
4. Когда 08-23 = 3, регулировка соответствует скорости линии. Эта первая
группа параметров PID используется при нулевой скорости, тогда как вторая
группа параметров используется при максимальной скорости линии.
Параметры ПИД меняются непрерывно в течение всего процесса.

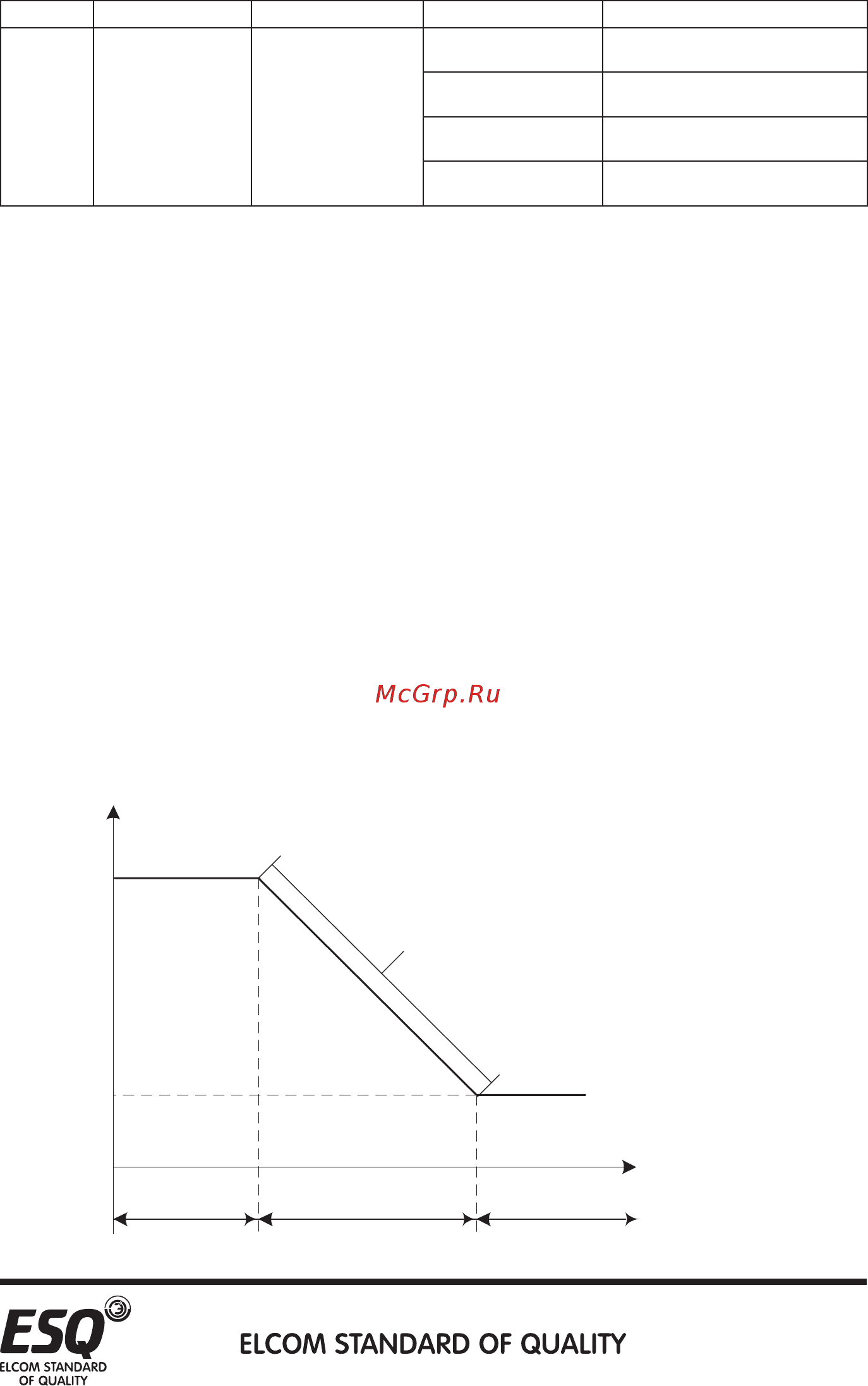

Взаимосвязь между базой автоматической настройки ПИД и параметрами
ПИД показана на следующей диаграмме:
Параметры ПИД
Минимальная
корректировка
P.172/P.173/P.174
P.641/P.642/P.643
Корректировка
в процессе
Максимальная
корректировка
Авторегулировка параметров ПИ
Д
Изменение D от P.174 до Р.643
Изменение I от P.173 до Р.642
Изменение P от P.172 до Р.641
