114
Например, предположим что 01-16=45 и 01-17=50;
Если задание частоты ≤45 Гц, то установившаяся выходная частота будет
равна заданию частоты.
Если 45 Гц≤ Задание частоты < 50 Гц, то установившаяся выходная частота
будет равна 45 Гц.
Если задание частоты ≥50 Гц, то установившаяся выходная частота будет
равна заданию частоты.
Примечание:
1. Во время периода ускорения / замедления выходная частота
инвертора все же будет проходить через частоту скачка.
2. Если 01-16=99999 или 01-17=99999, первый набор частоты скачка не
действует.
Если 01-18=99999 или 01-19=99999, второй набор частоты скачка не
действует.
Если 01-20=99999 или 01-21=99999, третий набор частоты скачка не
действует.
5.2.10. Вторая функция
Она применяется для параметров, когда сигнал RT находится в состоянии
ВКЛ.
Параметр Название Заводское значение Диапазон настройки Описание
01-22
P.44
Время второго
ускорения
99999
0~360.00 с/
0~3600.0 с
01-08=0/ 01-08=1
99999 Не выбрано

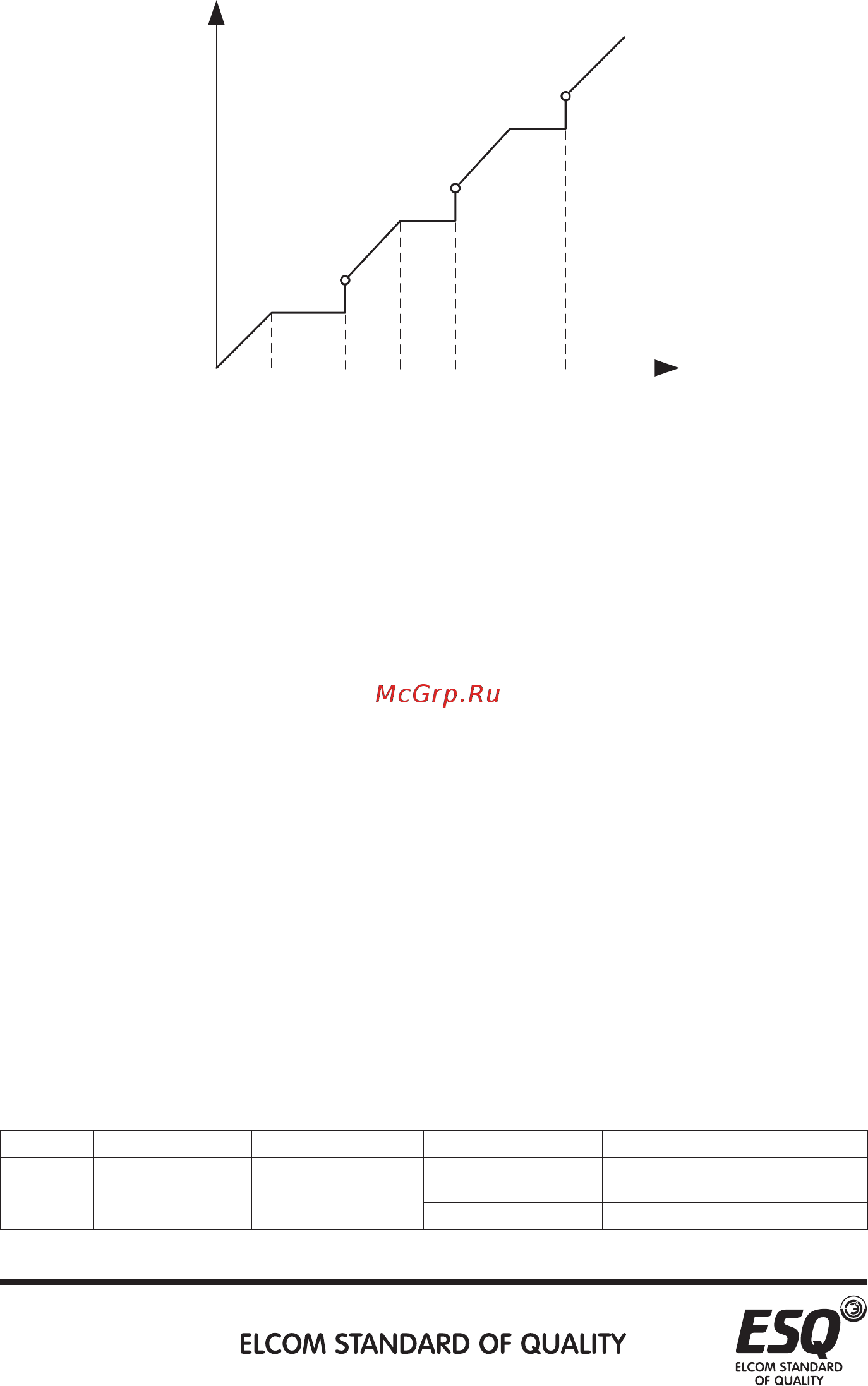

Выходное напряжение (Hz)
01-16
(P.91)
01-17
(P.92)
01-18
(P.93)
01-19
(P.94)
01-20
(P.95)
01-21
(P.96)
