257
Пример переключения электродвигателя на работу напрямую от сети:
Предположим, что параметры 03-03 = 37, 03-04 = 38, 03-10 = 10 и 03-12 =

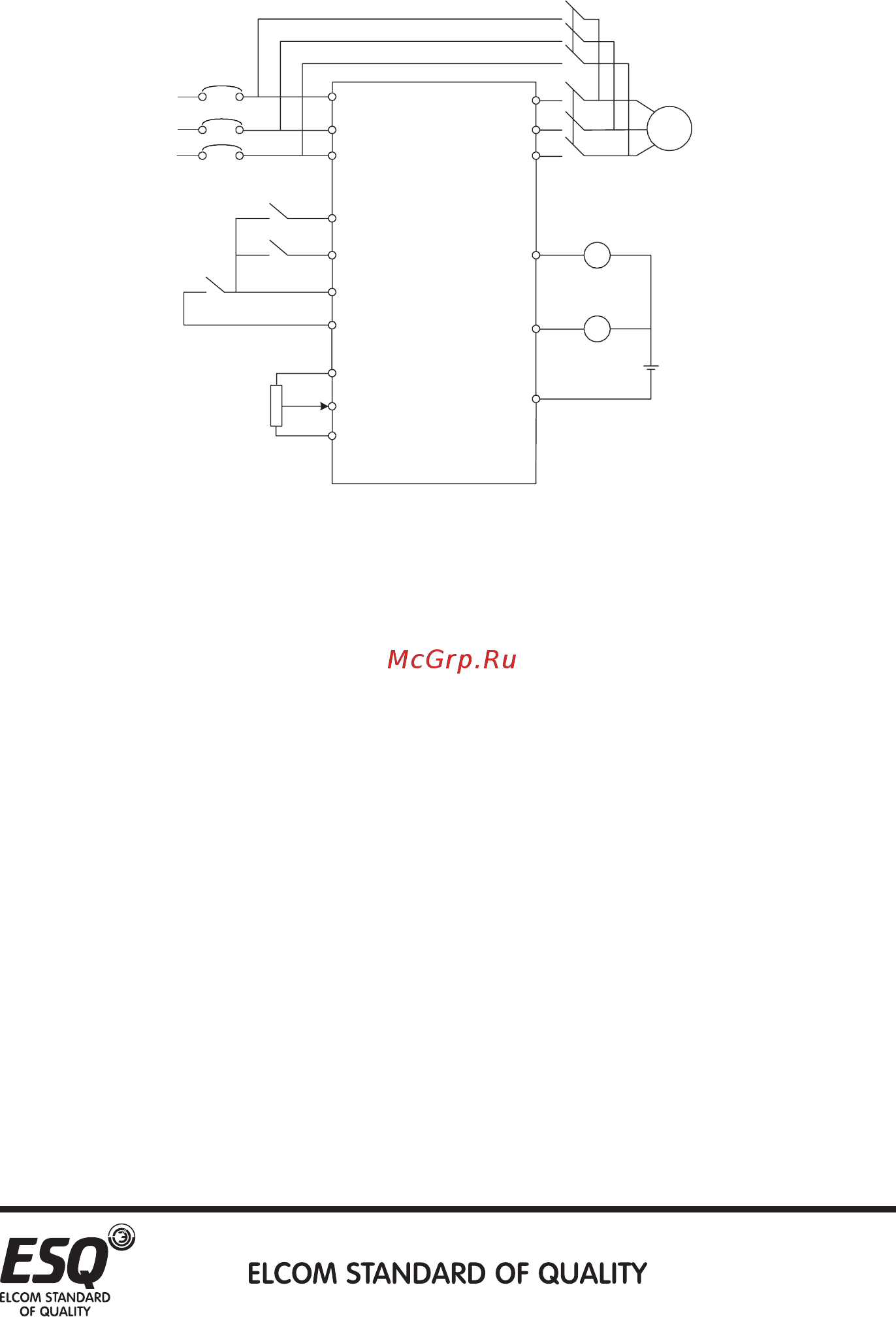

9. Схема подключения приведена ниже на рис. 5.11.11.1:
Рис. 5.11.11.1 Схема подключения при переключении двигателя на сеть.
Будьте осторожны с назначением функций на выходные клеммы.
Используемые клеммы меняются в соответствии с параметрами 03-10,
03-11, 03-12 и 03-13 (выбор функций дискретных выходных клеммы).
Если для функции выходной клеммы выбрано значение 10, подключите
к ней реле, которое управляет переключением на питание напрямую
от сети. Если для функции выходной клеммы выбрано значение 9,
подключите к ней реле, которое управляет переключением на работу
двигателя от преобразователя. Если для функции входной дискретной
клеммы (03-00 ~ 03-09) выбрано значение 37, то при подачи сигнала
активируется функция автоматического переключения. А функции
входной дискретной клеммы (03-00 ~ 03-09) имеющая значение 38(CS),
определяет выбор работы электродвигатель напрямую от сети или от
преобразователя.
Предупреждение:
1. Контакторы MC1 и MC2 должны быть дополнительно заблокированы
от одновременного включения.
2. Используйте функцию переключения питания при удаленном
управлении.
3. STF / STR действует, когда CS-сигнал включен.
K2
K3
K1
NFB
M
MC1
MC2
MC2
DC24V
SE
SO2
SO1
U|T1
V|T2
W|T3
R|L1
S|L2
T|L3
STF
M1
M0
SD
10
2
5
MC1
