18

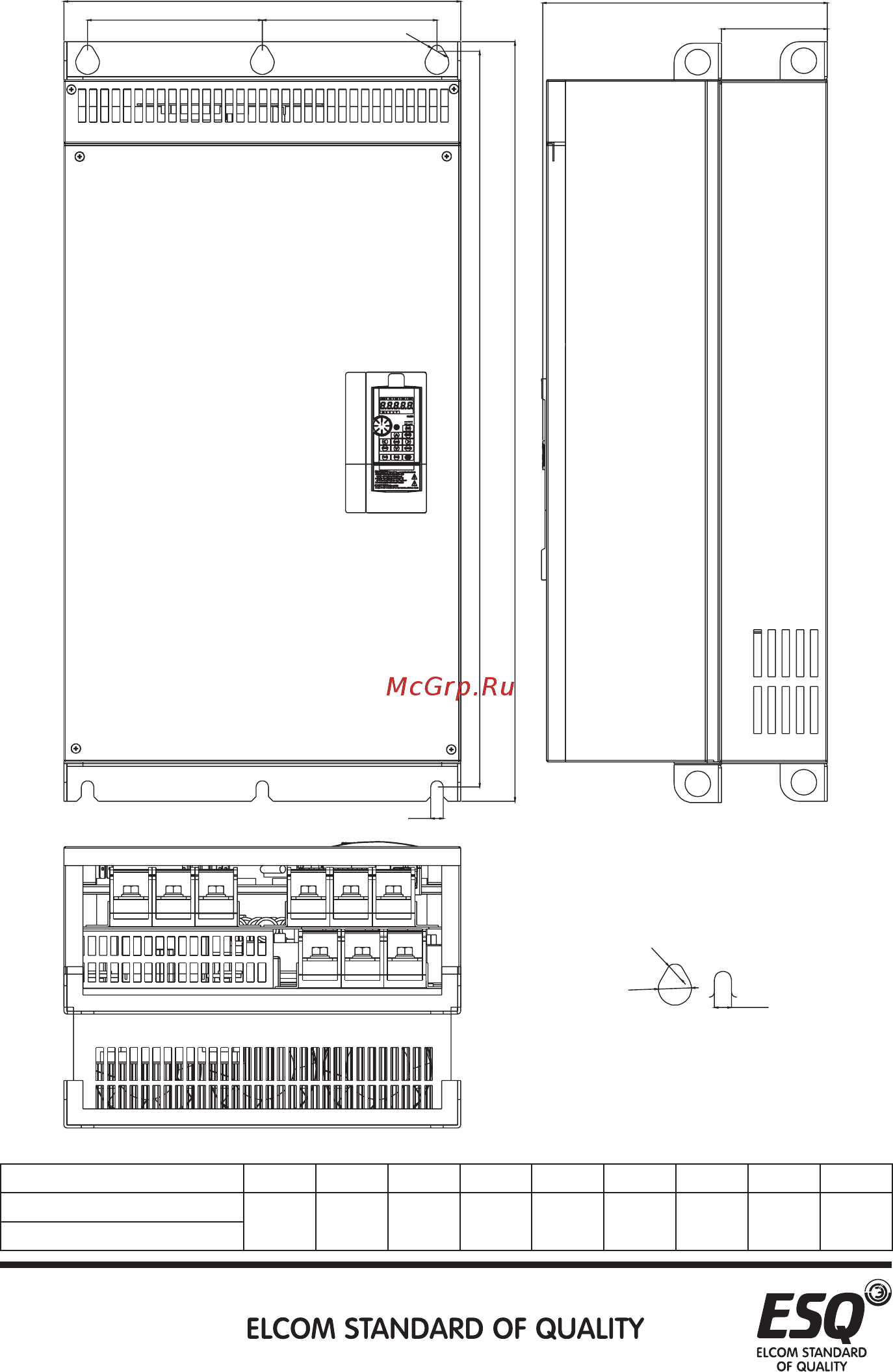

3.3.8. Габарит H
Единицы, мм
Тип W W1 H H1 D D1 S1 S2 S3
ESQ-A3000-043-280K/315KF
600.0 230.0 1000.0 980.0 400.0 181.5 13.0 25.0 13.0
ESQ-A3000-043-315K/355KF
W
S2
S3
S1
S2
D
W1
H
H1
W1
S1
D1
