ESQ ESQ-A3000-043-3.7K/5.5KF [30/376] Особенности установки
![ESQ ESQ-A3000-043-3.7K/5.5KF [30/376] Особенности установки](/views2/1574411/page30/bg1e.png)
22
4) Если инвертор смонтирован в устройстве или в шкафу управления,
который выведен из эксплуатации (особенно на строительной площадке
или во влажном и пыльном месте), то инвертор следует демонтировать
и поместить а пригодное для хранения место, как описано выше.
5) Если электролитические конденсаторы долгое время остаются
разряженными, то их параметры ухудшаются.
Не храните электролитические конденсаторы без подключения к
напряжению дольше одного года.
3.5.3. Особенности установки
Перед началом монтажа обязательно проверьте соблюдение условий,
указанных ниже:
Температура
окружающей среды
Тяжелая нагрузка: - 10°С ~ + 50°С (без обледенения); легкая нагрузка: -10°С ~ +40о
C (без обледенения), для более подробной информации см. раздел 3.4.5 Степень
защиты и рабочая температура
Влажность окружающей
среды
Отн. влажность 90 % (без конденсации)
Температура хранения - 20 ~ + 65°С
Окружающая среда В помещении, без едкого газа, без горючего газа, без горючей пыли
Высота над уровнем
моря
Высота над уровнем моря ниже 3000 метров, если высота превышает 1000 м, то
номинальный ток снижается на 2% на каждые 100 м превышения.
Примечание: Согласно требованиям сертификата безопасности CE для соответствия
стандарту EN61800-5-1, данная серия частотных преобразователей, использующаяся
на высоте менее 3000 м, может эксплуатироваться в условиях, которые могли
бы удовлетворить требованиям класса перенапряжения II; при использовании
частотного преобразователя на высоте менее 2000 м, должны выполняться
условия, соответствующие требованиям класса перенапряжения III.
Вибрация Ниже 5.9 м/с
2
(0.6 g)
Степень защиты Габариты A, B, C – IP20; габариты D-H – IP00 (опционально доступно исполнение IP20)
Степень загрязнения
окружающей среды
2
Класс защиты изоляции Класс 1

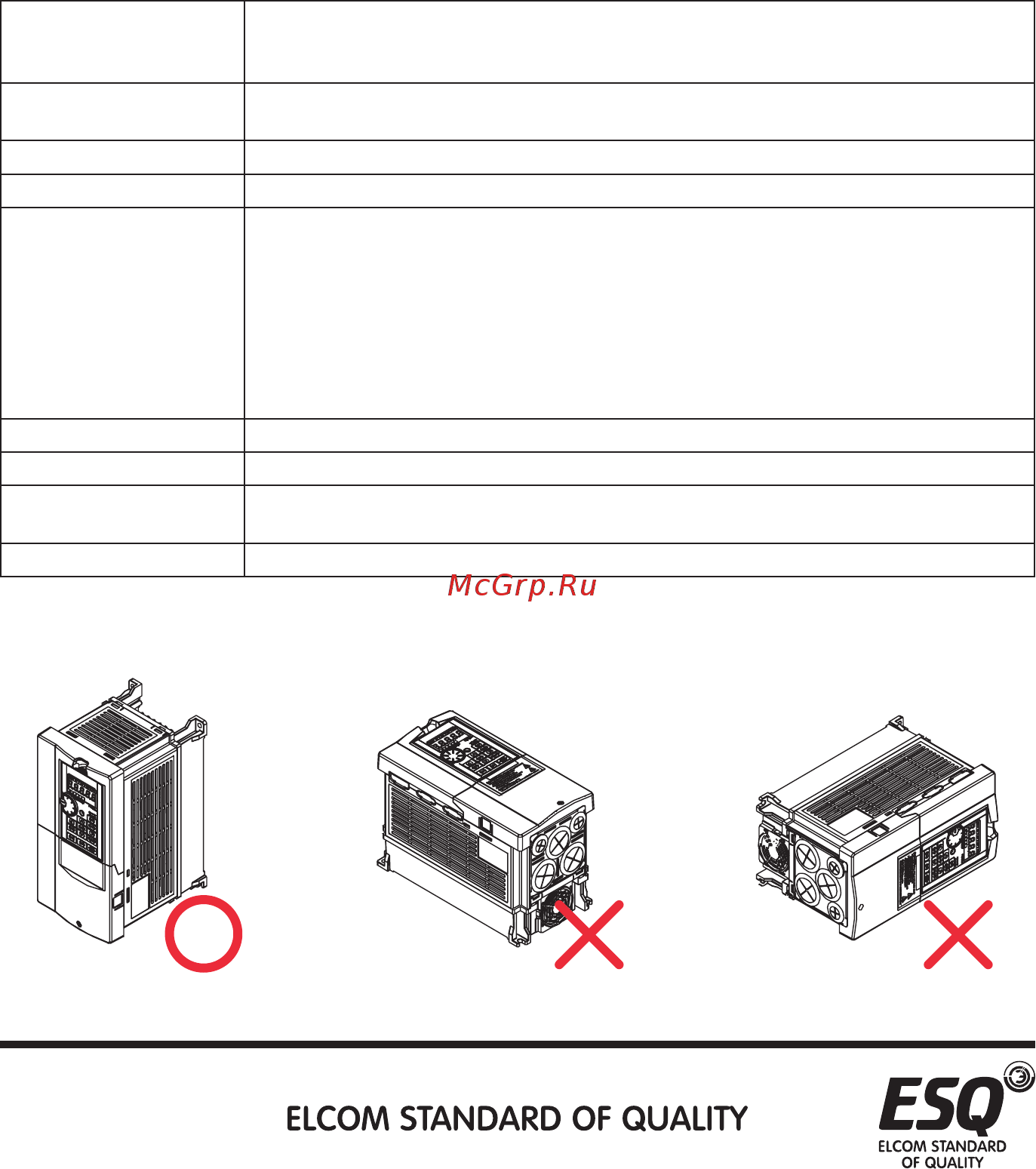

Обязательно устанавливайте инвертор в вертикальном положении
для соблюдения условий охлаждения:
(a) вертикальное положение (b) горизонтальное положение (c) положение " на боку"
