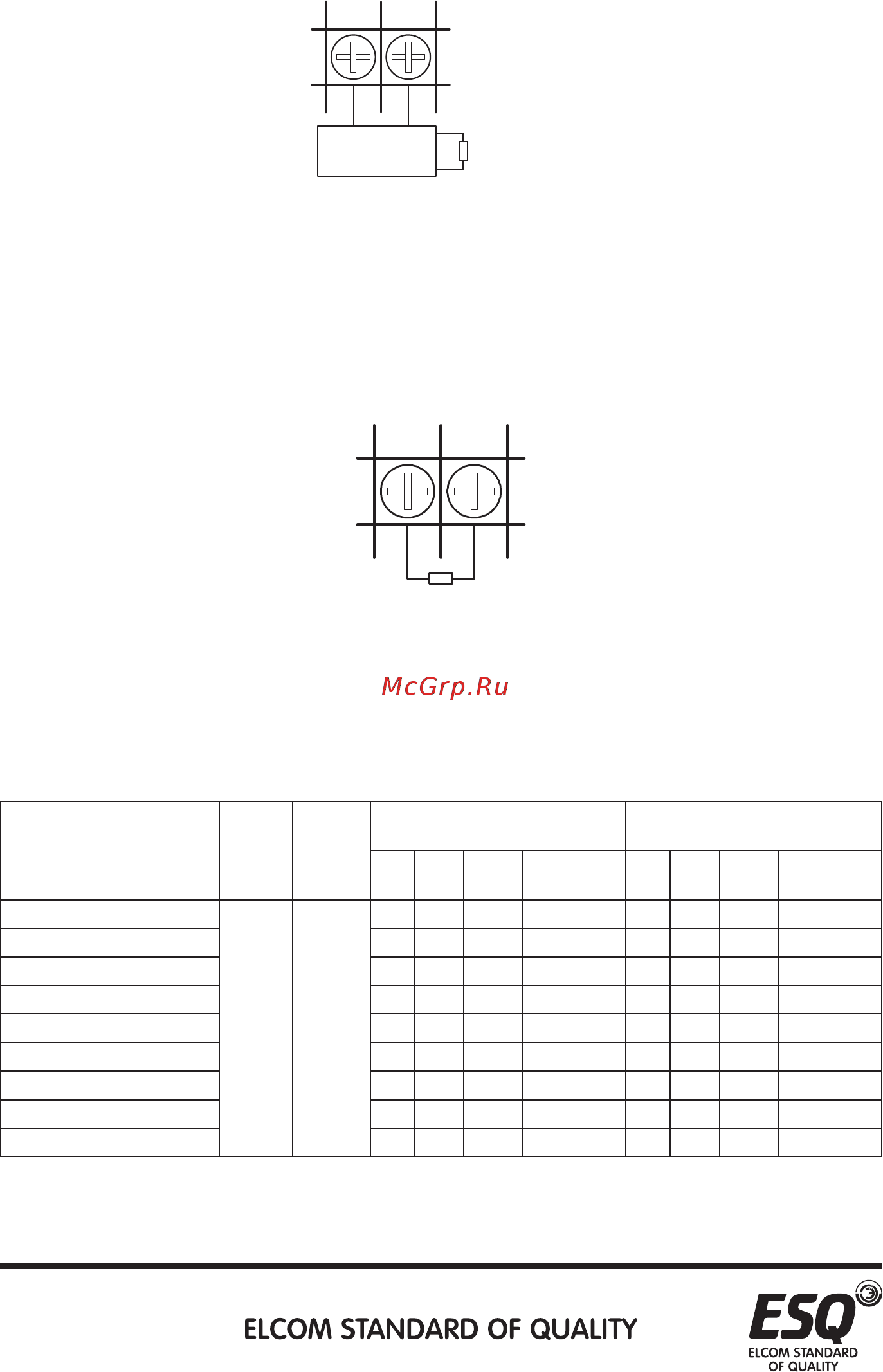

![ESQ ESQ-A3000-043-3.7K/5.5KF [46/376] Электропроводка цепи питания и характеристики клемм](/img/pdf.png)
ESQ ESQ-A3000-043-3.7K/5.5KF [46/376] Электропроводка цепи питания и характеристики клемм
![ESQ ESQ-A3000-043-3.7K/5.5KF [46/376] Электропроводка цепи питания и характеристики клемм](/views2/1574411/page46/bg2e.png)
38
Подключение тормозного прерывателя
Примечание: Частотные преобразователи габаритов D, E, F, G и
Н не имеют встроенного тормозного прерывателя. Частотные
преобразователи габаритов A, B и С имеют встроенный тормозной
прерыватель и имеют возможность подключения тормозных
резисторов. Для более подробной информации о габаритах см. 3.3.
Подключение тормозного резистора
Примечание: Подключение доступно только для частотных
преобразователей габаритов A, B и С. Для более подробной
информации о габаритах см. 3.3.
3.7.2. Электропроводка цепи питания и характеристики клемм
Модель инвертора
Винт
клеммы
Момент
затяжки
(Kgf-cm)
Рекомендуемое сечение
провода (мм
2
)
Рекомендуемое сечение
провода (AWG)
R,S,T U,V,W +/P, P1
Провод
заземления
R,S,T U,V,W +/P ,P1
Провод
заземления
ESQ-A3000-023-0.75K/1.5KF
M4 12~15
2.5 2.5 2.5 2.5 14 14 14 14
ESQ-A3000-023-1.5K/2.2KF 4 4 4 4 12 12 12 12
ESQ-A3000-023-2.2K/3.7KF 6 6 6 6 10 10 10 10
ESQ-A3000-023-3.7K/5.5KF 10 10 10 10 8 8 8 8
ESQ-A3000-043-0.75K/1.5KF 2.5 2.5 2.5 2.5 14 14 14 14
ESQ-A3000-043-1.5K/2.2KF 2.5 2.5 2.5 2.5 14 14 14 14
ESQ-A3000-043-2.2K/3.7KF 2.5 2.5 2.5 2.5 14 14 14 14
ESQ-A3000-043-3.7K/5.5KF 6 6 6 6 10 10 10 10
ESQ-A3000-043-5.5K/7.5KF 6 6 6 6 10 10 10 10
+/P -/N
Тормозной
резистор
Тормозной
прерыватель
+/P PR
Тормозной резистор
