65

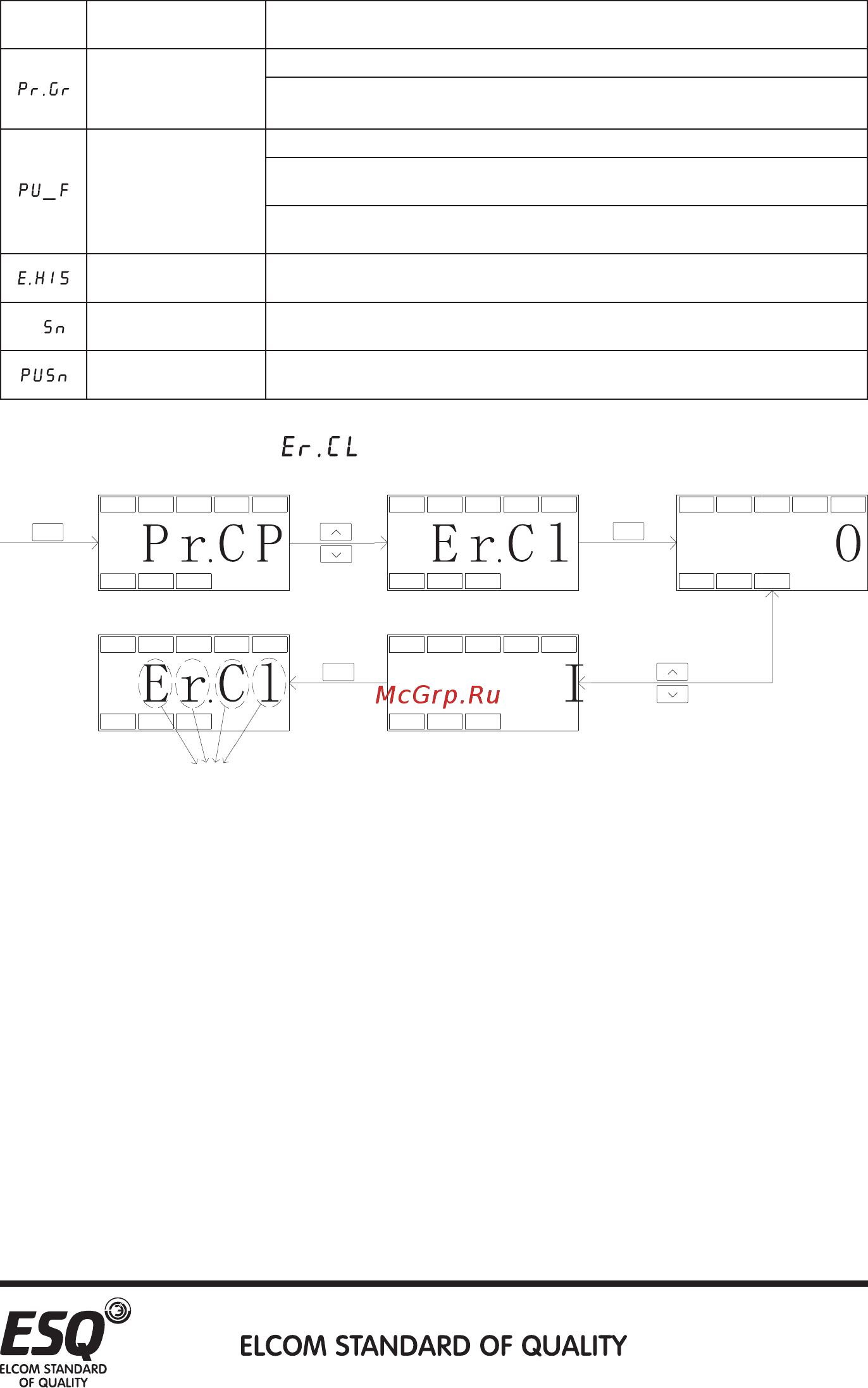

Меню Название
Нажмите кнопку ЧТЕНИЕ, чтобы открыть следующее меню
с описанием Функций:
Режим отображения
параметров
0: "П" режим отображения параметров
1: Групповой режим отображения параметров
Выбор
автоматической
записи частоты
0: Заданная частота, после её изменения, в параметре не сохраняется
1: После изменения задания частоты, она автоматически запишется в
оперативную память через 0,5 сек., а через 10 сек. - в долговременную
2: После изменения задания частоты, она автоматически запишется в
оперативную память через 0, 5 сек., а через 30 сек. - в долговременную
История аварийных
сообщений
Отображение четырех последних аварийных сообщений (Только для
чтения)
Версия частотного
преобразователя
Отображение версии частотного преобразователя (Только для чтения)
Версия пульта
управления
Отображение версии пульта управления (Только для чтения)
Например, последовательность операций от кнопки ФУНК до Сброса
аварийной синализации показана ниже:
4.2. Режимы эксплуатации инвертора
Вы можете использовать пульт управления PU для отслеживания выход-
ной частоты, выходного напряжения и выходного тока, а также для просмо-
тра сообщений аварийной сигнализации, значений настройки параметров и
задания частоты. Для пульта управления имеются четыре рабочих режима:
«рабочий режим», «режим контроля (мониторинга)», «режим задания часто-
ты» и «режим настройки параметров».
FUNC
VAHz
NE
T
EXT
PUMON
MONPU
EXT NE
T
Hz AV
WRITE
READ
PLC
T
VAHz
PLC
NETEX T
PUMON
MONPU
Hz A
MONPU
EXT NET
PLC
Hz AV
T
PLC
EXT NET
PLC
V
мигает
