ESQ ESQ-A3000-043-3.7K/5.5KF [233/376] Уставка и сигнал обратной связь не становятся равными уменьшение
![ESQ ESQ-A3000-043-11K/15KF [233/376] Уставка и сигнал обратной связь не становятся равными уменьшение](/views2/1574411/page233/bge9.png)
225

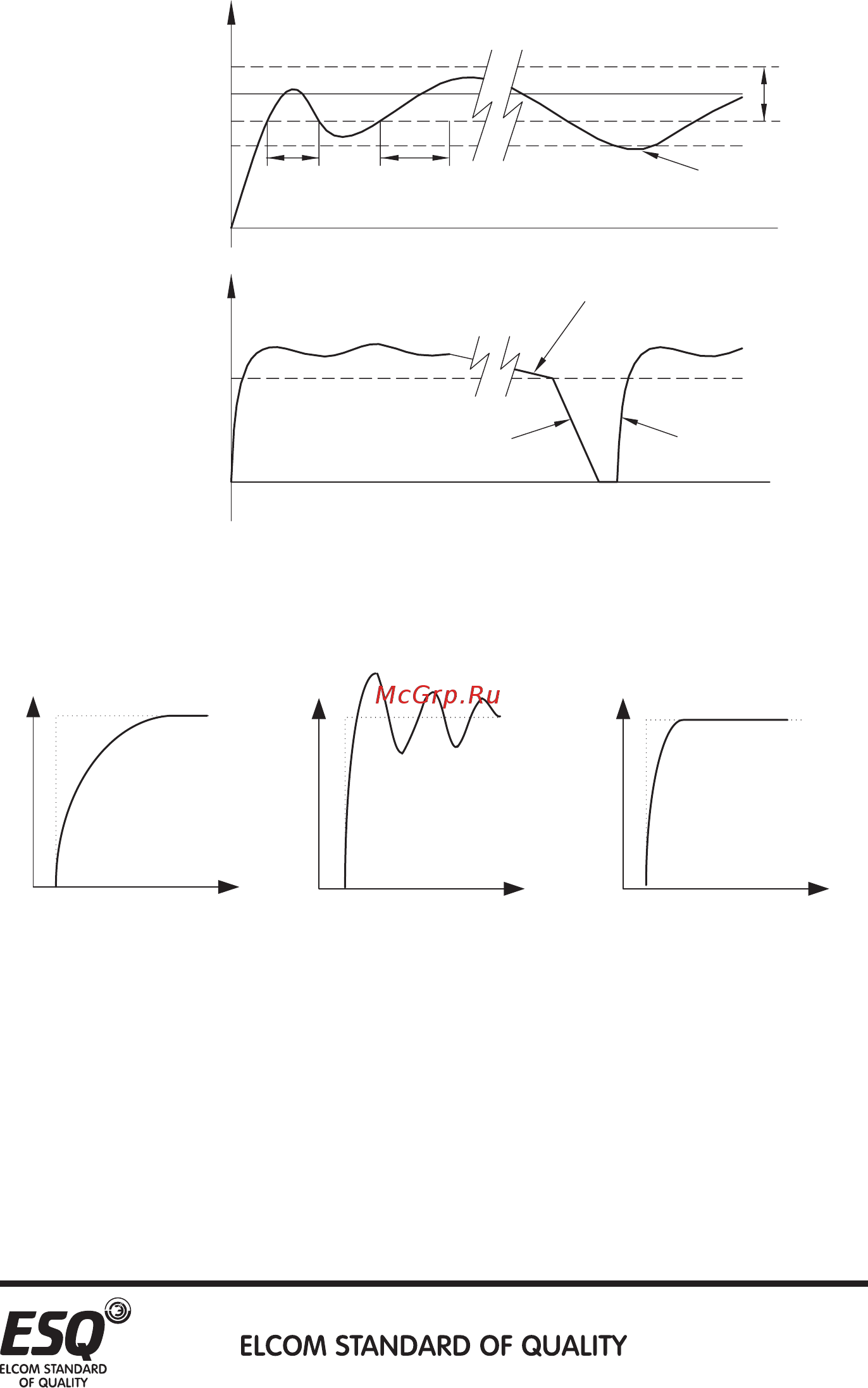

ПИД-регулировка усиления простая настройка:
1. После изменения уставки, реакция медленная --- Увеличить P (Кр = 08-04)
Реакция системы быстрая, но работа нестабильная --- Уменьшить P (Кр =
08-04)
2. Уставка и сигнал обратной связь не становятся равными --- Уменьшение
времени интегрирования (KI = 08-05)
Cтановится равным после неустойчивой вибрации --- Увеличьте время
интегрирования (KI = 08-05)
Уставка
Сигнал
обратной
связи
below
P.179
P.179
Пробуждение
Остановка
Запуск
в работу
Выходная частота
Остановк
а работы
Постепенное с
окращение
выходной частоты
0HZ
Когда значение K
P
небольшое Когда значение K
P
большое Когда значение K
P
оптимальное
