Например, когда 08-07 = 60%, 08-08 = 30 с, 08-09 = 0,01 03 = 50 Гц и 08-
14 = 100%, выходная частота достигает 50 Гц, а значение обратной связи
ниже 60% от целевого значения обратной связи в течение 30 секунд, будет
отображаться аварийный сигнал и инвертор остановит работу по выбегу.
Если в параметре 08-10 установлено значение 0, то установленные
значения 08-11, 08-12, 08-13 и 08-15 будут недействительными. Если
значение настройки 08-10 отличное от нуля, будет активирована функция
ожидания ПИД. Когда абсолютное значение отклонения между значением
обратной связи и целевым значением обратной связи меньше значения
отклонения, обнаруженного во время сна, в течение времени обнаружения
сна, равного 08-11, инвертор будет постепенно уменьшать выходную частоту.
Как только выходная частота инвертора станет ниже уровня в параметре
08-13, инвертор замедлится и остановится. Когда значение обратной связи
будет ниже уровня пробуждения, выходная частота инвертора снова будет
контролироваться с помощью ПИД-регулятора.
Например, если 08-10 = 5%, 08-11 = 1,0 с, 08-12 = 90%, 08-13 = 40 Гц и 08-15 =
0,5 Гц, и значение обратной связи находится в стабильной зоне, т. е. больше
95% целевого значения обратной связи, но меньше 105% целевого значения
обратной связи, инвертор в стабильной зоне будет снижать выходную
частоту на 0,5 Гц каждую секунду.
Когда выходная частота инвертора меньше 40 Гц, инвертор будет
замедляться и останавливаться. Когда значение обратной связи ниже 90%
от целевого значения обратной связи, инвертор активируется и выходная
частота снова будет контролироваться ПИД-регулятором.

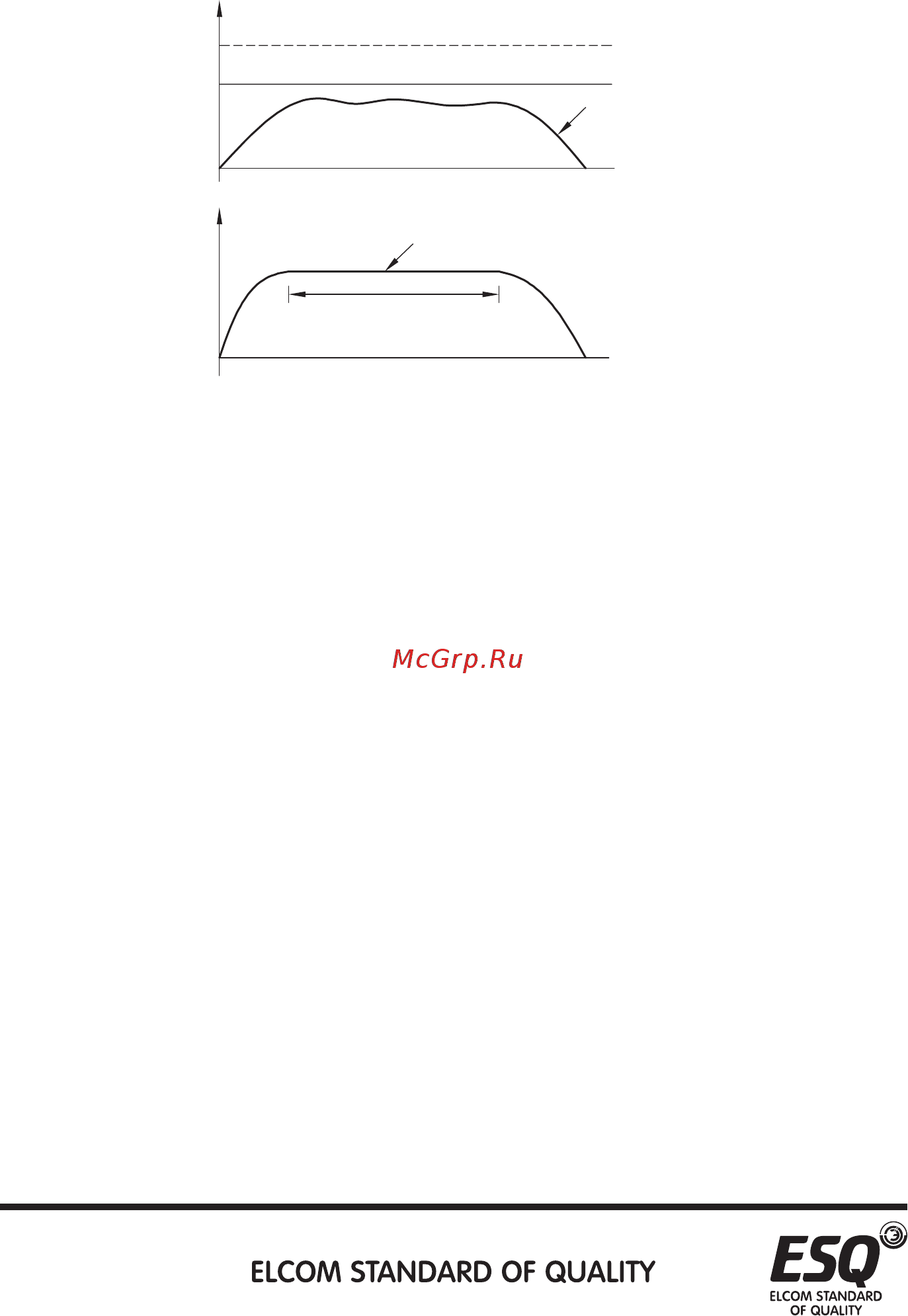

Уставка
Значение обратной связи
Максимальная частота
P.176
0HZ
