60

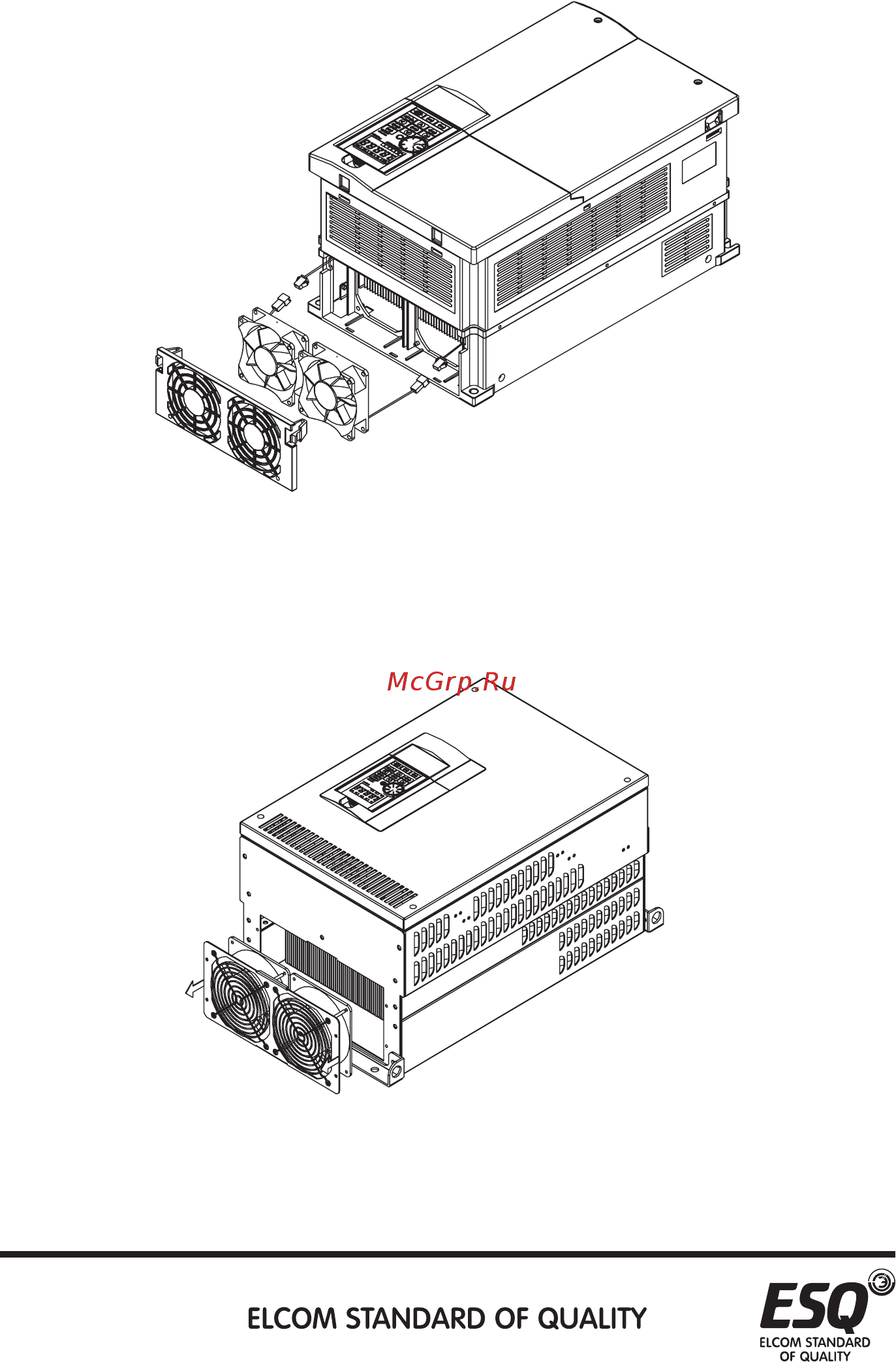

2. Отсоедините разъем питания, а затем снимите блок вентиляторов. (Как
показано ниже)
3.10.4. Габариты D/E
Выкрутите винты и отсоедините разъем питания, а затем снимите блок
вентиляторов.
Момент затяжки: 24~26 kgf-cm
