26

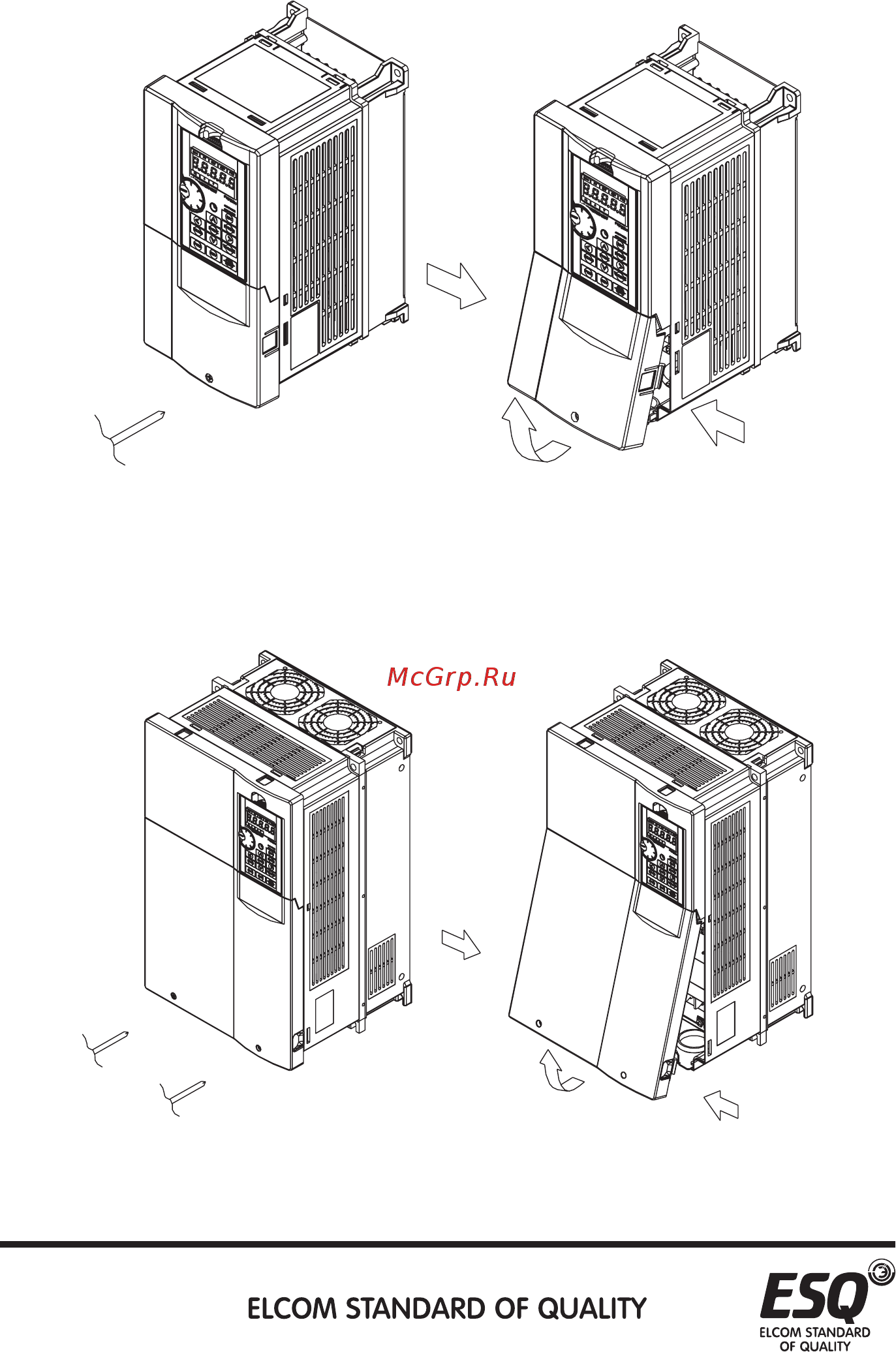

3.5.5. Снятие передней нижней крышки инвертора
Габарит A/B
(a) Выкрутите винт на передней нижней крышке.
(b) Придерживая крышку вокруг фиксаторов снимите ее, используя
верхнюю часть в качестве опоры, как показано на картинке.
Габарит C
(a) Выкрутите винты на передней нижней крышке.
(b) Придерживая крышку вокруг фиксаторов снимите ее, используя
верхнюю часть в качестве опоры, как показано на картинке.
(a)(b)
(a)(b)
