27

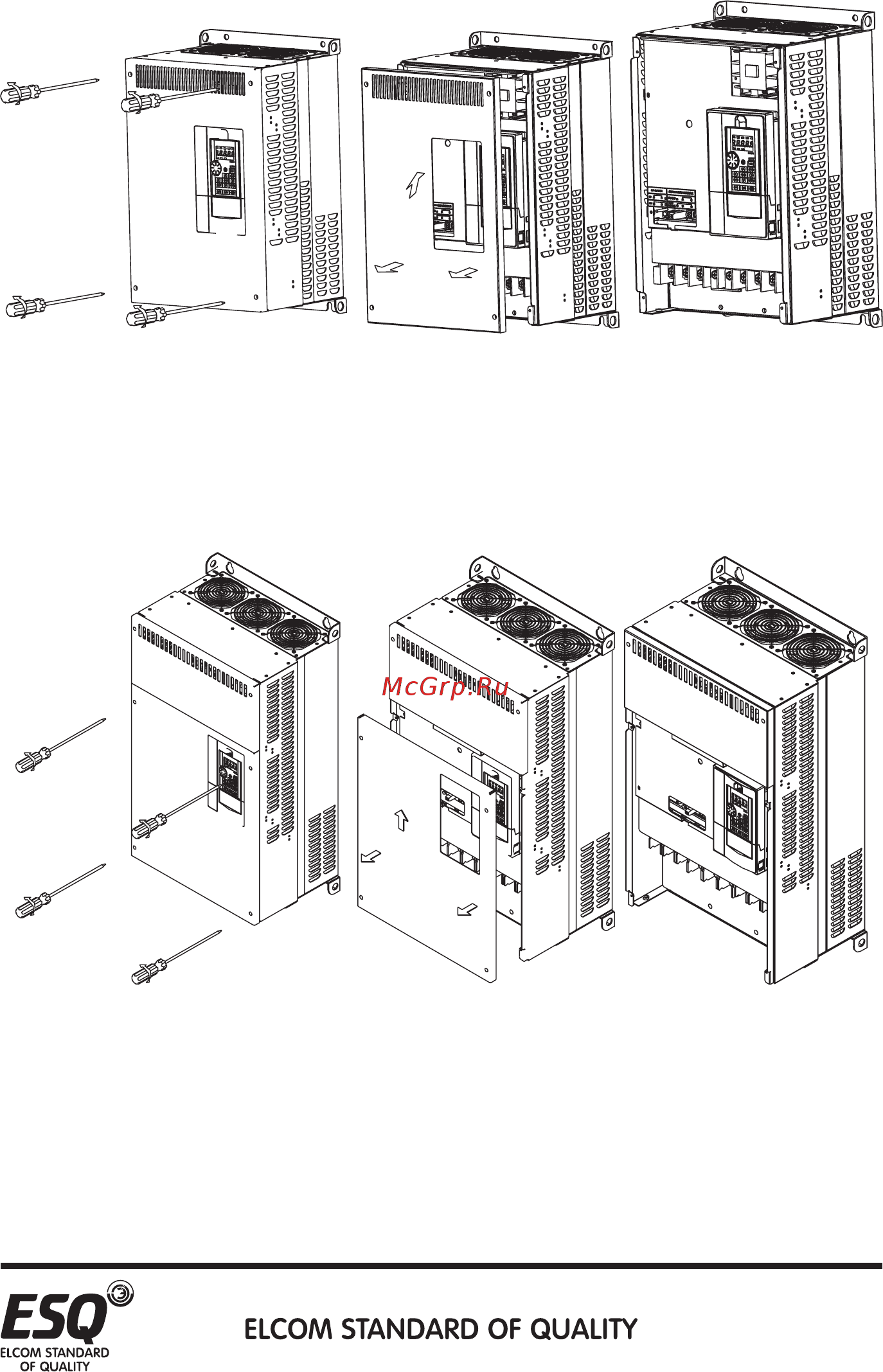

Габарит D/E
(a) Выкрутите винты на передней нижней крышке.
(b) Потяните крышку и снимите ее.
(c) Крышка снята.
Габариты F/G/H
(a) Выкрутите винты на передней нижней крышке.
(b) Потяните крышку и снимите ее.
(c) Крышка снята.
(a)(b) (c)
(a)(b) (c)
