249
5.11.5. Выбор функции удаленной настройки
Параметр Наименование По умолчанию Значение Описание
10-08
Р.150
Выбор функции
удаленной настройки
0
0
Функция удаленного задания частоты
отсутствует.
1 Сохранение значение частоты активно.
2 Сохранение значения частоты отсутствует.
3
Сохранение значения частоты отсутствует,
частота удаленной настройки очищается при
отключении сигналов STF/STR.

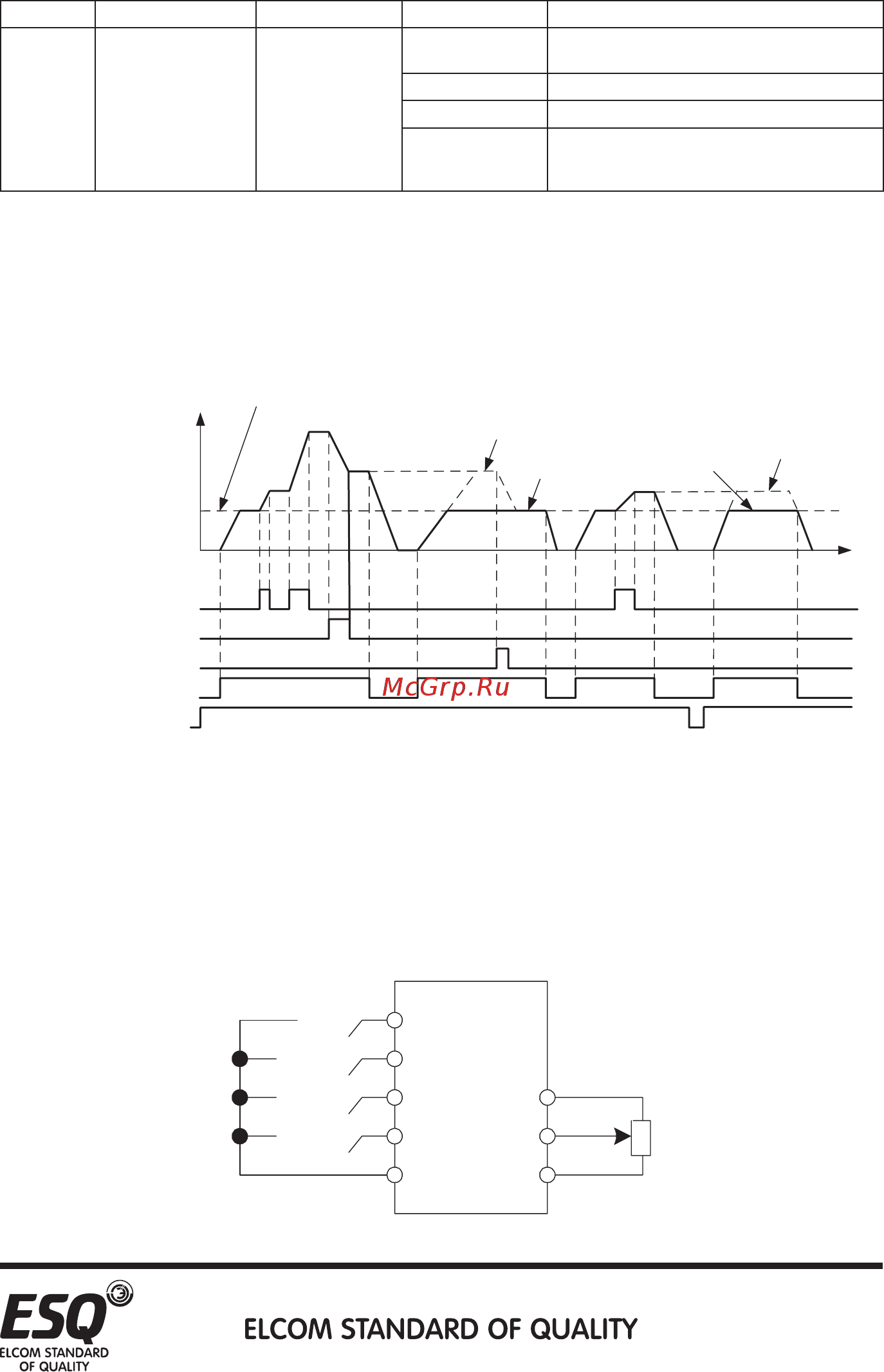

Функция удаленной настройки
Если пульт управления расположен вдали от блока управления, можно
использовать дискретные сигналы для регулирования скорости без
использования аналоговых сигналов, комбинированного режима 1 и
комбинированного режима 5.
Функция удаленной настройки
1. Выбор режима задания частоты от удаленного источника с выбором
возможности сохранения или без сохранения, параметр 10-11.
Установите в 10-11 = 1 ~ 3 (действительная функция удаленной настройки),
функция клемм RM, RH и RL будет изменена на ускорение (RH), замедление
(RM) и сброс (RH). См. Следующий рисунок:
Врем
я
Заданная
частота (Гц)
Разгон (RH)
P.61 = 1, 2
P.61 = 3
ON
ON
ONON ON
ON
ON
ONON
P.61 = 2, 3
P.61 = 1
Внешее задание частоты
(кроме многоскоростного режима)
или задание частоты PU
Торможение (RM)
Сброс (RL)
Прямое вращение (STF)
Входное напряжение
0
ESQ-A3000
10
STF
RH
RM
RL
SD
2
5
Прямое вращение
Разгон
Томожение
Сброс
