283
7. y=2, z=2
8. y=2, z=3

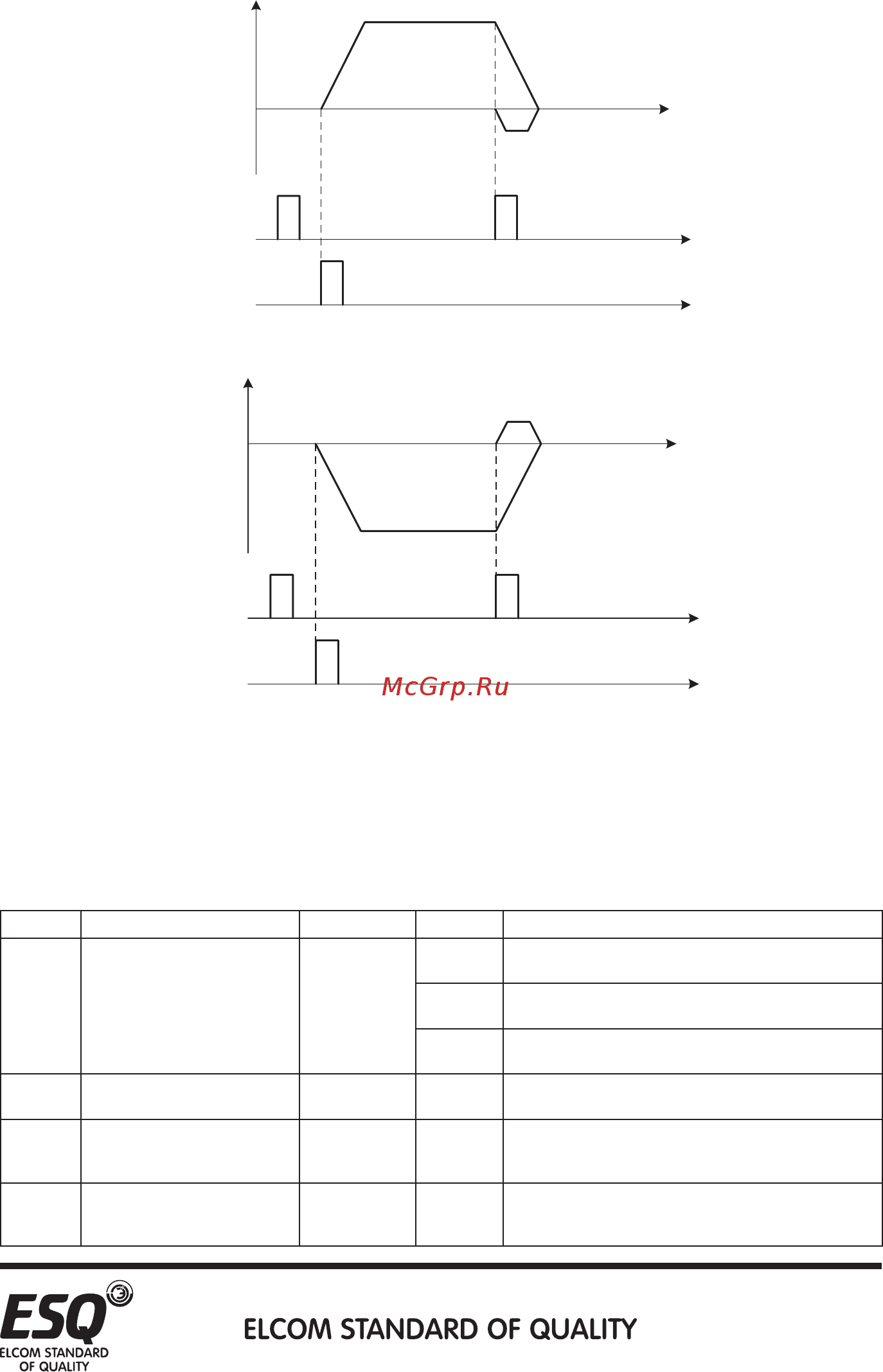

Начало смещения импульса: в соответствии с направлением вращения
двигателя, задайте номер импульса для смещения.
5.13.2. Параметры управления позиционированием.
Реализуйте функцию контроля положения с высокой точностью в режиме
векторного управления с обратной связью.
Параметр Наименование По умолчанию Значение Описание
12-04
P.424
Источник задания
позиционирования
0
0
Указание положения поступает от внешнего источника
импульсов.
1
Источник положения служит значение параметра
(относительная позиция)
2
Источник положения служит значение параметра
(абсолютная позиция)
12-05
P.425
Пропорциональное усиление
управления позиционирования
10 0 – 65535
Увеличение может улучшить реакцию управления
положением, но может вызвать перерегулирование
12-06
P.426
Усиление управления
позиционирования
продвижением вперед
0 0 – 65535
Увеличение может улучшить реакцию управления
положением, но может вызвать перерегулирование
12-07
P.427
Время фильтрации низких
частот позиционирования при
движении вперед
100 мс 0 – 65535 мс -
Скорость
Положени
е
SHOM
Z-импульс
Положени
е
SHOM
Z-импульс
