112
Разделение зависимости VF (01-12=“14“)
В данном режиме выходная частота и выходное напряжение частотного
преобразователя независимы друг от друга. Выходная частота определяется
источником задания частоты (00-16), а выходное напряжение определяется
«Источником задания раздельного напряжения V/F» (10-40). Для более
подробной информации см. раздел 5.11.13.
Неполное разделение V/F (01-12=“15”)
В данном режиме напряжение и частота пропорциональны друг другу, это
пропорциональное отношение может быть задано с помощью аналоговых
внешних клемм или входа HDI. Отношение между напряжением и частотой
также связаны с номинальным напряжением и номинальной частотой
двигателя: V/F=2*X* (номинальное напряжение)/ (номинальная частота), где
X задается аналоговым входным сигналом в диапазоне 0-100%.
Примечание: Разделение зависимости напряжения от частоты
применимо во многих случаях, однако необходимо быть осторожным
при настройке параметров данной функции, поскольку некорректные
значения могут привести к повреждениям.
5.2.7. Работа в толчковом режиме JOG
Можно настроить частоту и время ускорения/замедления для работы в
толчковом режиме JOG. Работу в толчковом режиме (малого хода) JOG можно
использовать для позиционирования конвейера, пробных прогонов и т.п.
Параметр Название Заводское значение Диапазон настройки Описание
01-13
P.15
Частота медленного хода JOG 5.00 Гц 0~650.00 Гц ---
01-14
P.16
Время ускорения / замедления
режима JOG
0.50 с
0~360.00 с/
0~3600.0 с
01-08=0/
01-08=1

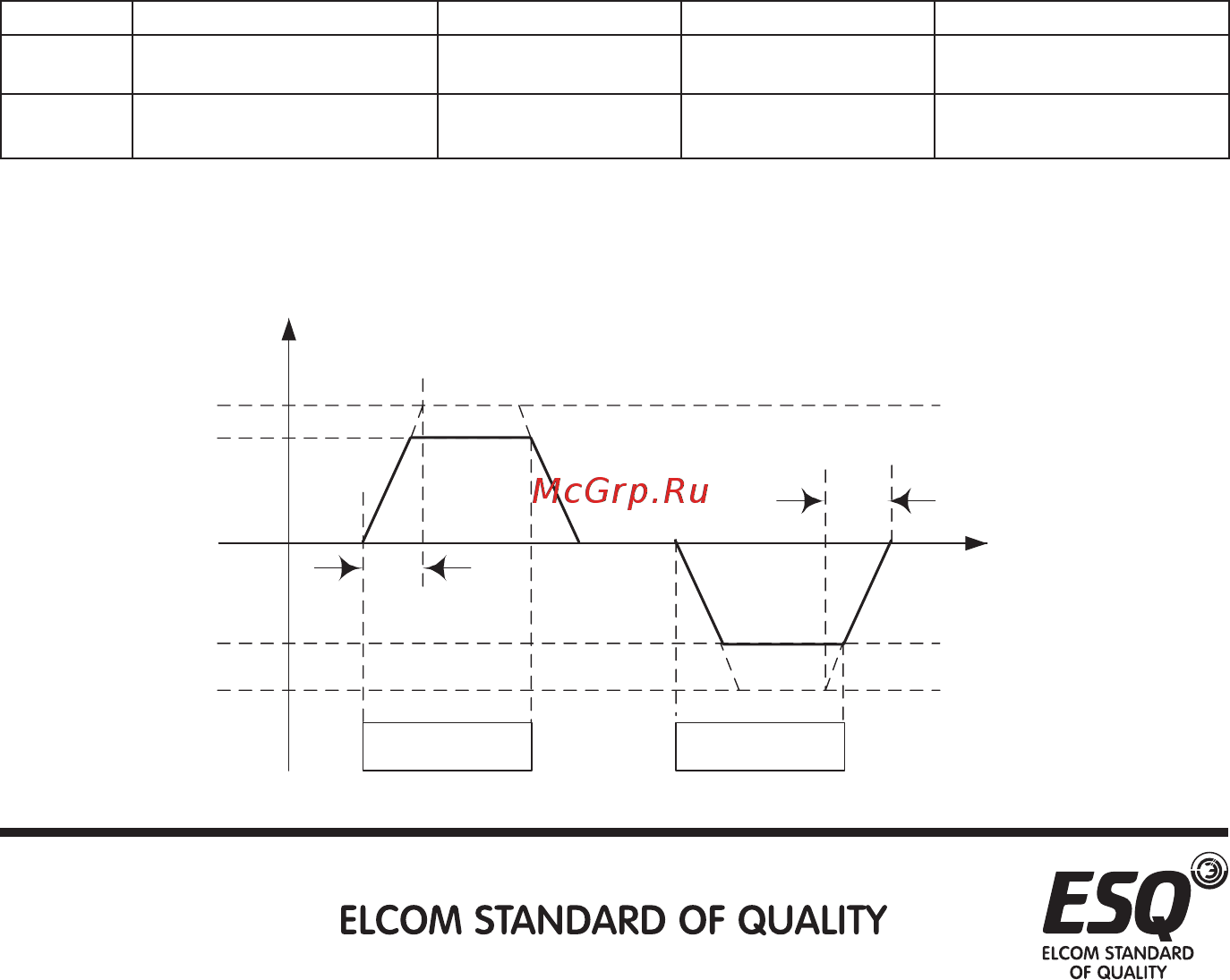

Настройка: Работа в толчковом режиме JOG
В режиме толчков JOG выходная частота - это настроенное значение параметра
01-13, а время ускорения / замедления - это настроенное значение 01-14.
Примечание: См. раздел 4.3.3, в котором описано, как войти в режим JOG.
Выходное напряжение
Врем
я
Вращение
вперед
01-14
(P.16)
01-09
(P.20)
01-09
(P.20)
01-03
(P.15)
01-03
(P.15)
01-14
(P.16)
Нажата
ВПЕРЕД
Нажата
НАЗАД
Вращение
назад
