265

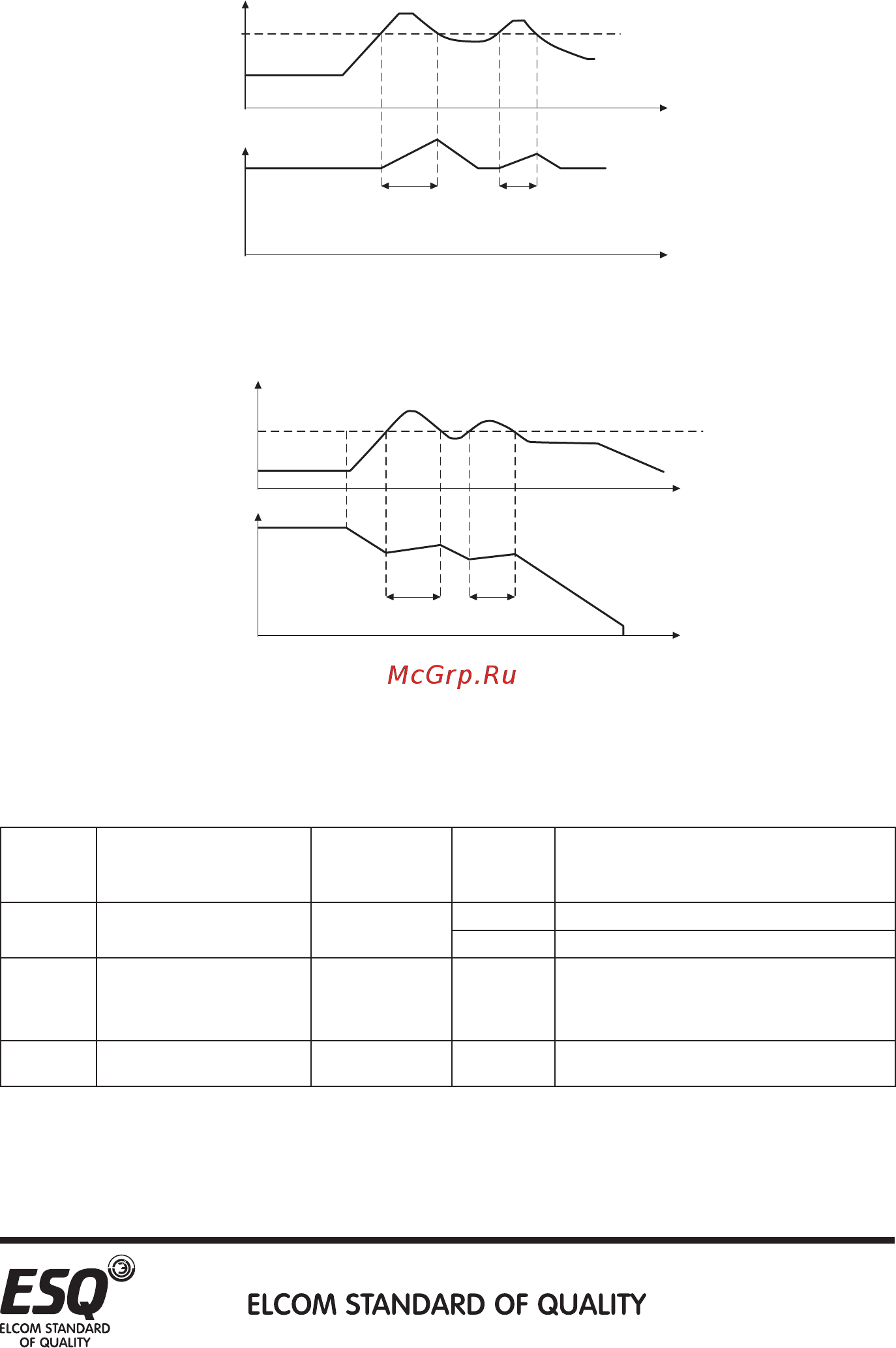

Рис.5.11.14.1 — Функция компенсации рекуперации.
5.11.15. Функция торможения «перевозбуждением».
Данная функция позволяет уменьшить время торможения без
использования тормозного резистора.
Параметр Наименование По умолчанию Значение Описание
10-51
P.264
Торможение при
«перевозбуждении»
0
0 Функция выкл.
1 Функция вкл.
10-52
P.265
Уровень тока
«перевозбуждения»
150.0% 0-200.0%
Когда выходной ток будет выше установленного
значения во время торможения, усиление
перевозбуждения будет автоматически
уменьшаться.
10-53
P.266
Усиление перевозбуждения 1.10 1.00-1.40 -
Примечание:
Торможение перевозбуждением (10-51 = 1), может подавлять
увеличение напряжения в звене постоянного тока. Чем больше
Пример работы функ
ции компенсации рекуперации при работе на постоянной ск
орости
Напяжение в звене
постоянного тока
Выходная
частота
P.268
Время
Время
Пример работы функ
ции компенсации рекуперации при торможении
Напяжение в звене
постоянного тока
Выходная
частота
P.268
Время
Время
