14

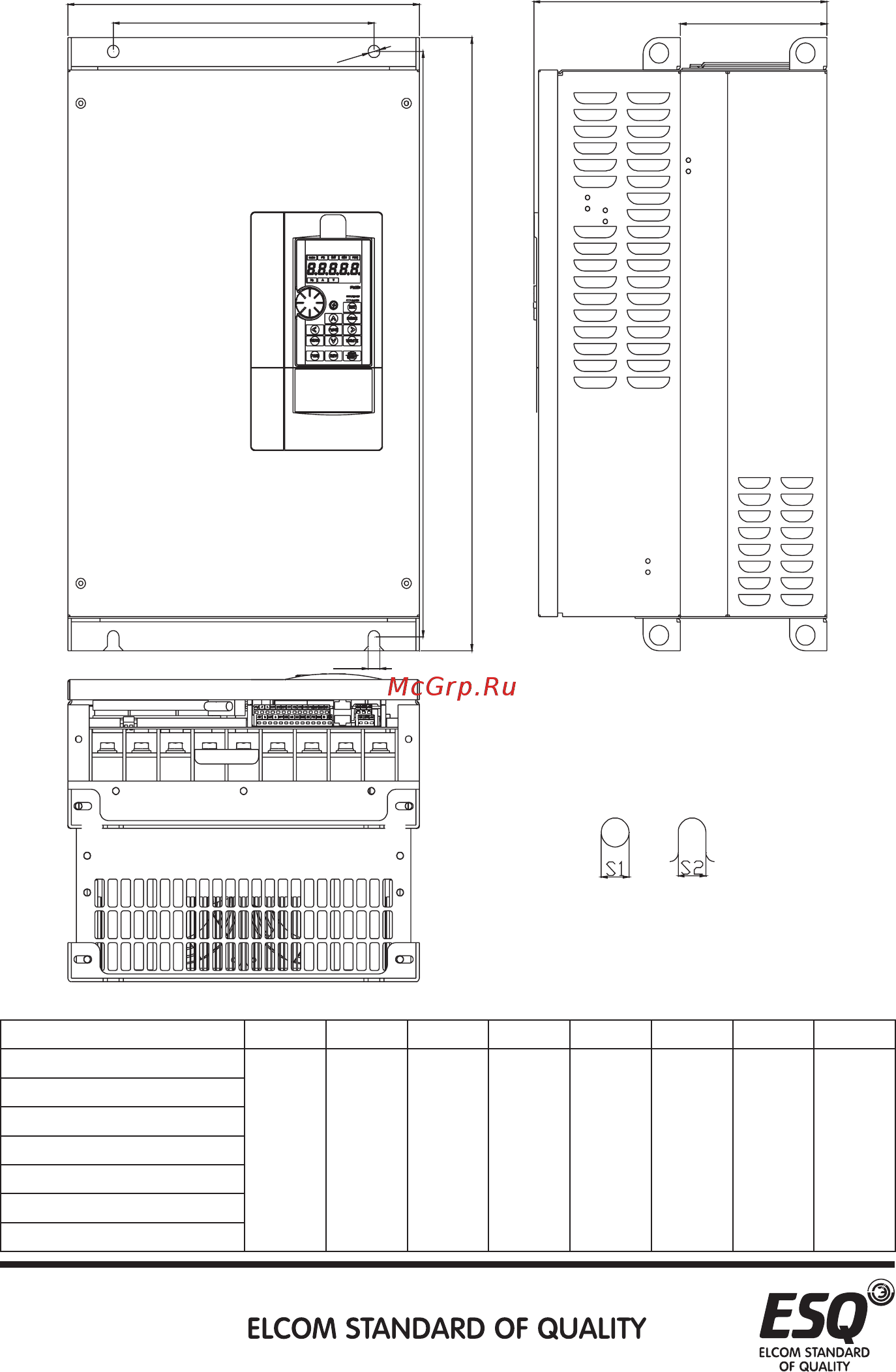

3.3.4. Габарит D
Единицы, мм
Тип W W1 H H1 D D1 S S1
ESQ-A3000-043-37K/45KF
330.0 245.0 550.0 525.0 275.0 137.5 11.0 11.0
ESQ-A3000-043-45K/55KF
ESQ-A3000-043-55K/75KF
ESQ-A3000-043-75K/90KF
ESQ-A3000-023-22K/30KF
ESQ-A3000-023-30K/37KF
ESQ-A3000-023-37K/45KF
S2
H
H1
S
1
D1
D
W1
W
