253

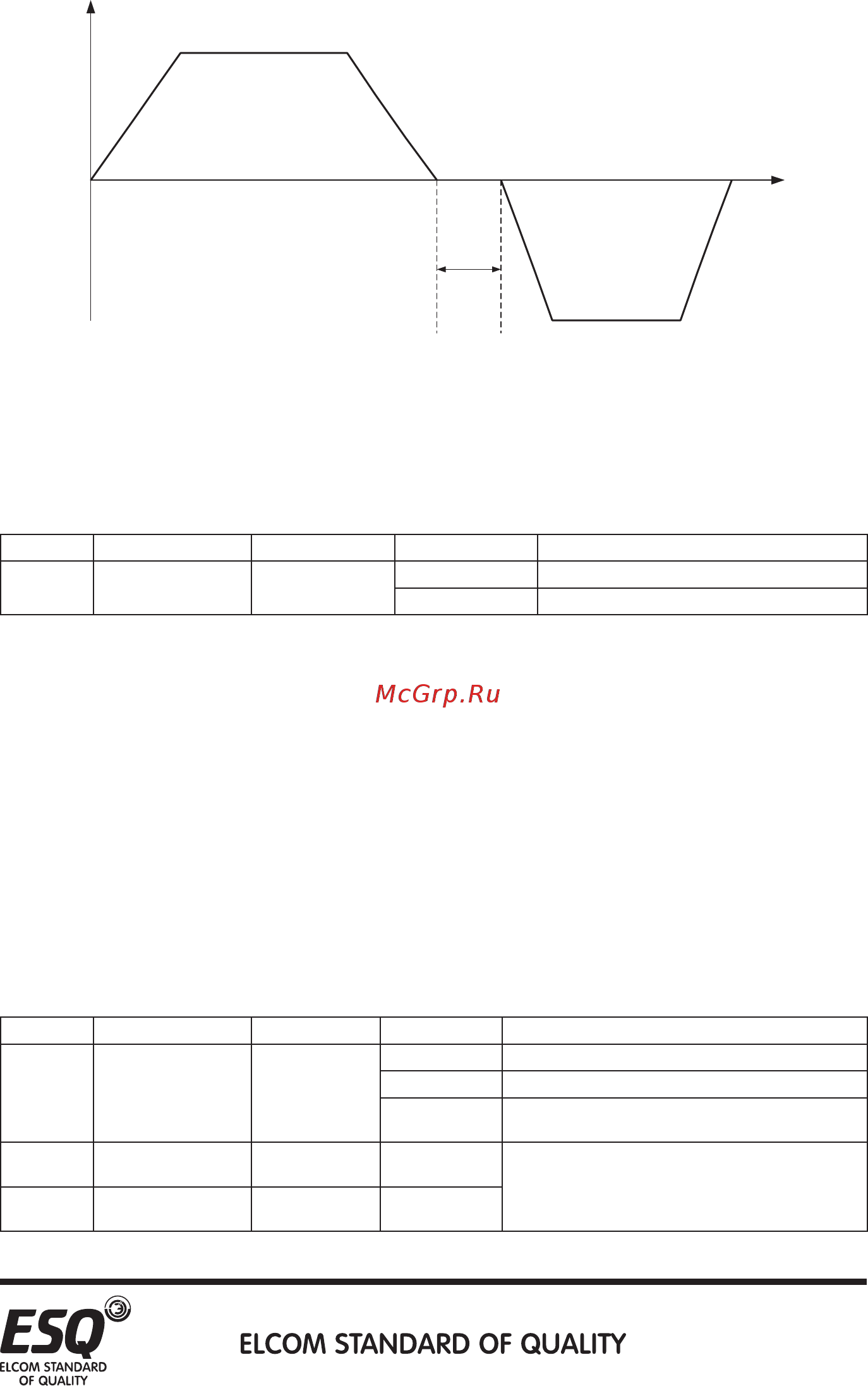

Рис. 5.11.7.1 - Время паузы между сменой направления вращения
5.11.8. Функция энергосбережения.
В энергосберегающем режиме работы инвертор автоматически управляет
выходным напряжением, чтобы уменьшить выходную мощность до
минимума, при работе на постоянной скорости.
Параметр Наименование По умолчанию Значение Описание
10-17
Р.159
Функция
энергосбережения
0
0 Функция выключена
1 Функция включена
Важно: Данная функция работает только в скалярном режиме
управления V/F (00-21 = 0)
После выбора энергосберегающего режима работы время
торможения может быть больше заданного значения. Кроме того,
нагрузка на валу может привести к более быстрому росту напряжению
в звене постоянного тока, немного увеличьте время торможения. Для
тяжелых нагрузок или при работе с частым разгоном/торможением
энергосберегающий эффект может быть менее выражен.
5.11.9. Функция задержки V/F.
Могут быть установлены границы в которых происходит небольшая
задержка при разгоне или торможении.
Параметр Наименование По умолчанию Значение Описание
10-18
Р.229
Выбор функции
задержки
0
0 Функция выключена
1 Включена функция компенсации люфта в механизме
2
Включена функция задержки при разгоне и
торможении
10-19
P.230
Частота задержки во
время ускорения
1.00 Гц 0-650.00 Гц
Устанавливает время и частоту задержки при
ускорении
10-20
P.231
Время задержки во
время ускорения
0.5 с 0-360.0 с
Врем
я
Обратное вращение
Прямое вращение
Время
паузы
Выходная частота
