52
3. Закрепите детали 1 и 2 с помощью винтов M6 (как показано ниже).
Момент затяжки: 65~75K/90 kgf-cm

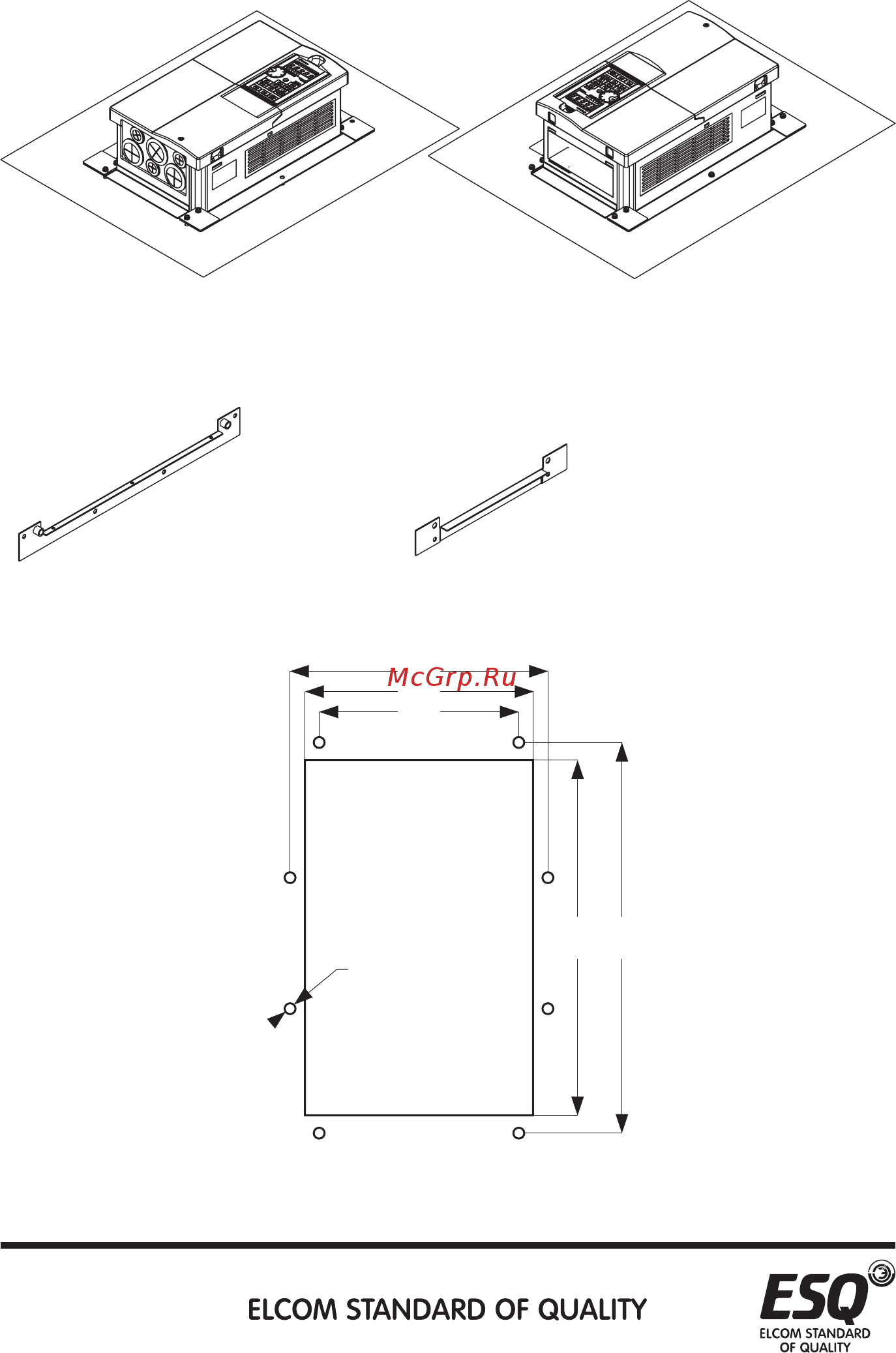

3.8.3. Габарит C
Наименование: FMK303 Код заказа: LNKFMK303
Расстояния между отверстиями
Деталь 1*2
Деталь 2*2
Винт 1*12 - M6*15
Винт 2*6 - M4*10
Ø 6.5 (8x)
286
430
402
263
231
