167
равно 01101001. 04-16 = 0 × 27 + 1 × 26 + 1 × 25 + 0 × 24 + 1 × 23 + 0 × 22 + 0 ×
21 + 1 × 20 = 105
3. При значении в параметре 04-16 = 0, будет работать в режиме
циклического ПЛК.
4. Когда в параметре 04-17 значение составляет 1 ~ 8, это будет начальная
скорость шага в начале цикла.
Например: когда 04-17 = 3, инвертор будет циркулировать от третьего
шага к восьмому шагу после завершения полного цикла от первого шага до
восьмого.
5. Когда 04-18 = 0, время разгона определяется в параметре 01-06, а время
торможения определяется в параметре 01-07.
6. Когда значение в параметре 04-18 = 1, время разгона и торможения
определяется параметрами 04-35 ~ 04-42.

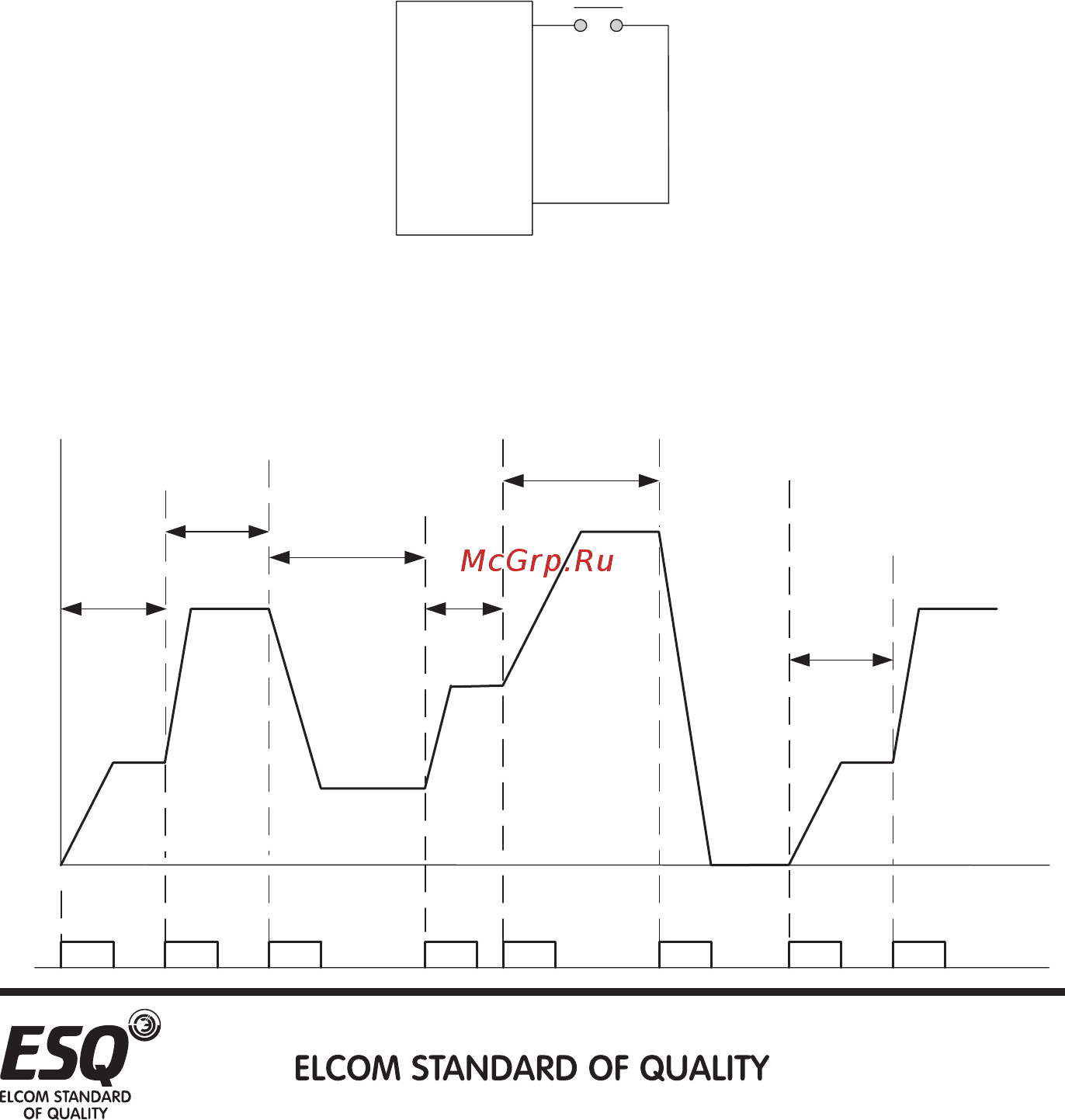

Режим ручного включения режима работы циклического ПЛК
1. Нажмите импульсного типа между M0 и SD.
2. После включения питания, согласно проводке клемм, установите
значение 35 в параметр 03-03. Инвертор будет находится в режиме ожидания.
3. Режим работы показан на рисунке ниже:
M0
SD
Частота
P.131
ON ON ON ON ON ON ON ON
P.132
P.133
P.135
P.134
P.131
P.132
M0
0
