58

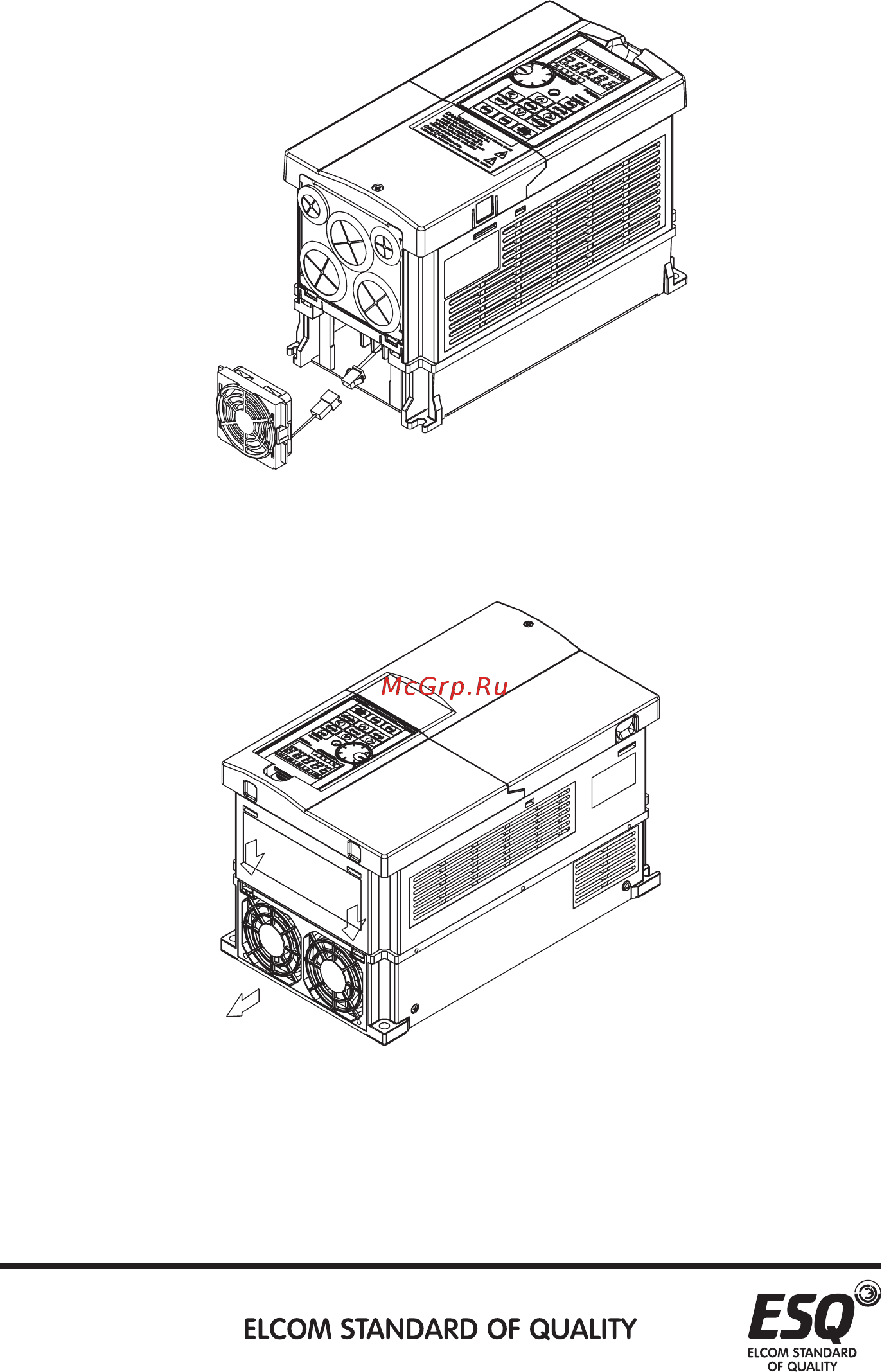

2. Отсоедините разъем питания, а затем снимите вентилятор. (Как показано ниже)
3.10.2. Габарит B
1. Нажмите на защелки по обеим сторонам блока вентиляторов, чтобы его
снять. (Как показано ниже)
