186

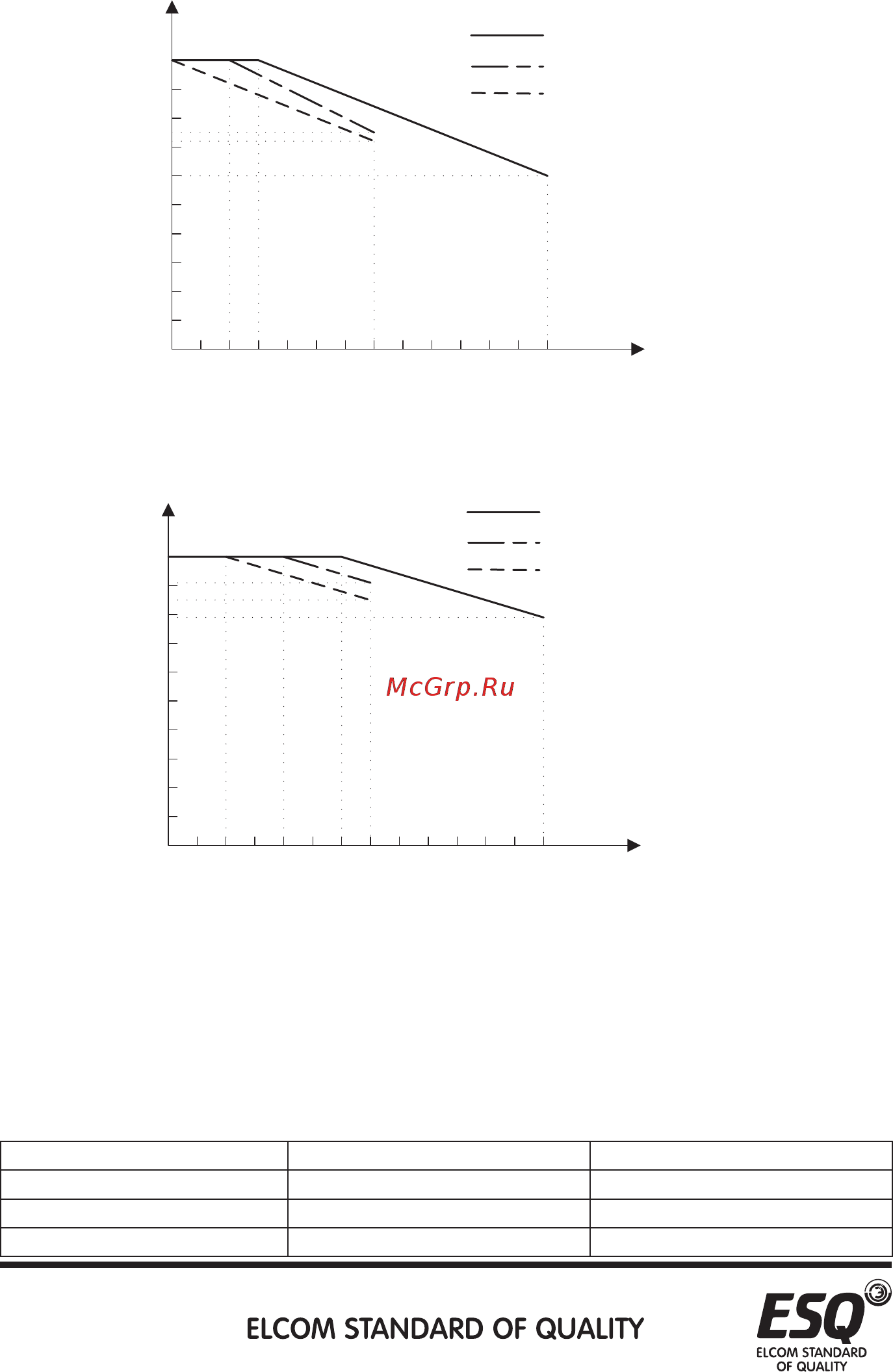

При значении 1 в параметре 06-07 и постоянном выходном токе, несущая
частота будет автоматически уменьшаться в соответствии с температурой
модуля IGBT, чтобы избежать перегрева IGBT модуля. Когда температура
модуля IGBT превышает 80°C, будет выполняться автоматическое снижение
несущей частоты до коэффициента заполнения 100%, как показано на
рисунке выше. Когда температура ниже 70°C, несущая частота автоматически
увеличивается до значения в параметре 00-11. (За исключением специальных
типов инверторов)
Тип Увеличение до температуры (° C) Снижение до температуры (° C)
043-110K/132KF 95 80
043-250K/280KF 91 78
023-55K/75KF 88 75
Нагрузка (%)
Тяжелая нагрузка 220 В (HD)
0
10
20
30
40
50
60
70
80
90
10
0
2345678910 11 12 13 14 15
: 0.75K~11K
:15K~37K
:45K~75K
Несущая частота (кГц)
Легкая нагрузка 220 В (ND)
0
10
20
30
40
50
60
70
80
90
10
0
2345678910 11 12 13 14 15
Нагрузка (%)
: 0.75K~11K
:15K~37K
:45K~75K
Несущая частота (кГц)
