36
3.7.1. Клеммы цепи питания
Описание
Обозначение клеммы Описание
R/L1-S/L2-T/L3 Подключение к питающей сети
U/T1-V/T2-W/T3 Подключение двигателя
(+/P)-P1 Подключение дросселя звена постоянного тока
(+/P)-PR Подключение тормозного резистора
(+/P)-(-/N)
Подключение тормозного прерывателя
Подключение заземления.
Примечание:
1. Для данных частотных преобразователей тормозные резисторы не
входят в комплект. Для более подробной информации см. 3.6.3 и 3.7.1.
2. Для более подробной информации о режиме генерации см. описание
параметров 06-05 и 06-06, раздел 5.7.3.
3. +/P и- / N — это положительные и отрицательные клеммы звена
постоянного тока частотного преобразователя. Для уменьшения
времени торможения на клеммы +/P и -/N устанавливается тормозной
прерыватель, который может более эффективно рассеивать
регенеративную энергию, возникающую при торможении.
4. При возникновении трудностей в подборе тормозного прерывателя
и резисторов, обращайтесь в техническую поддержку.

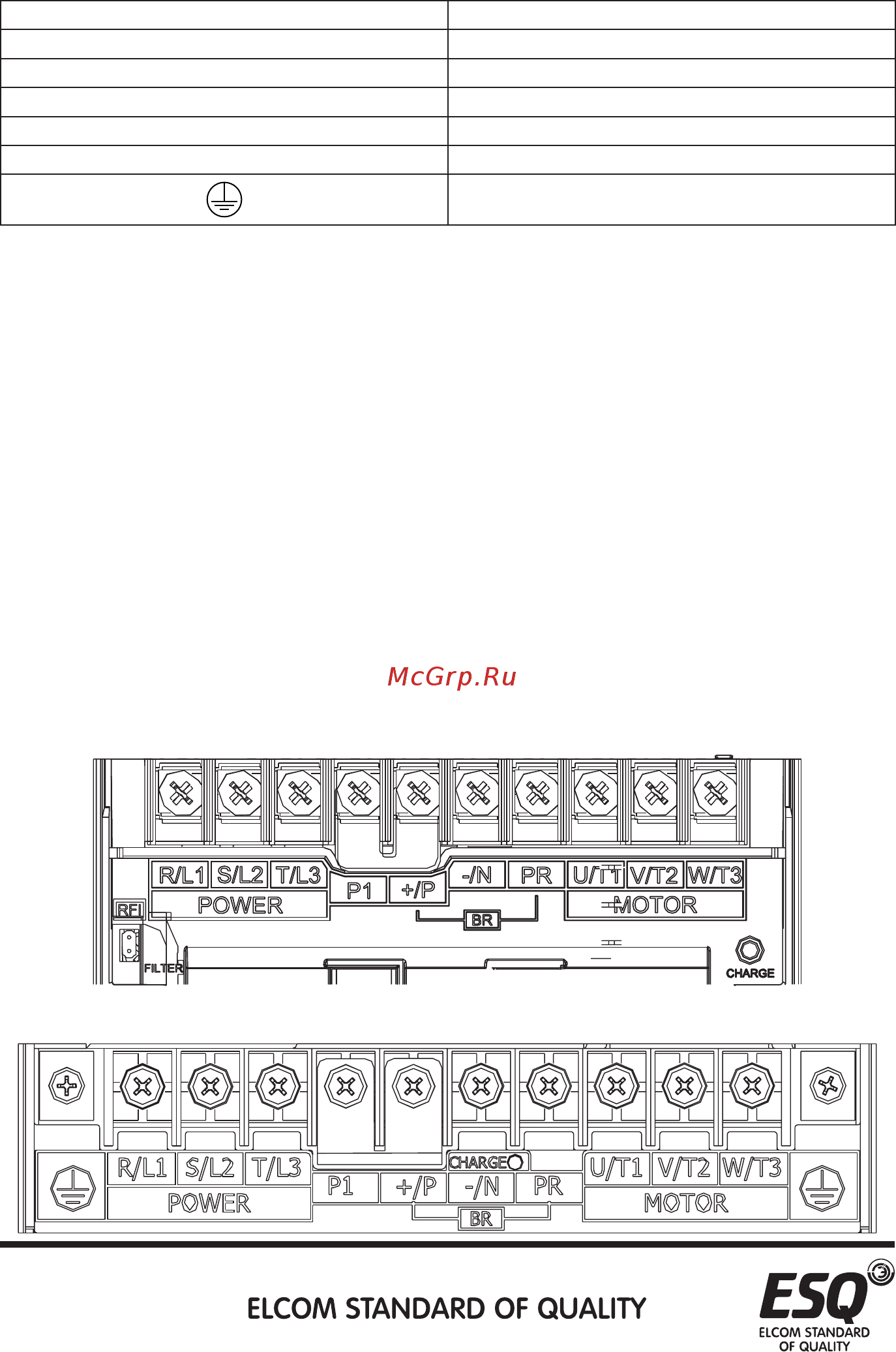

Расположение клемм цепи питания
•
Габарит A
•
Габарит B/С
