187

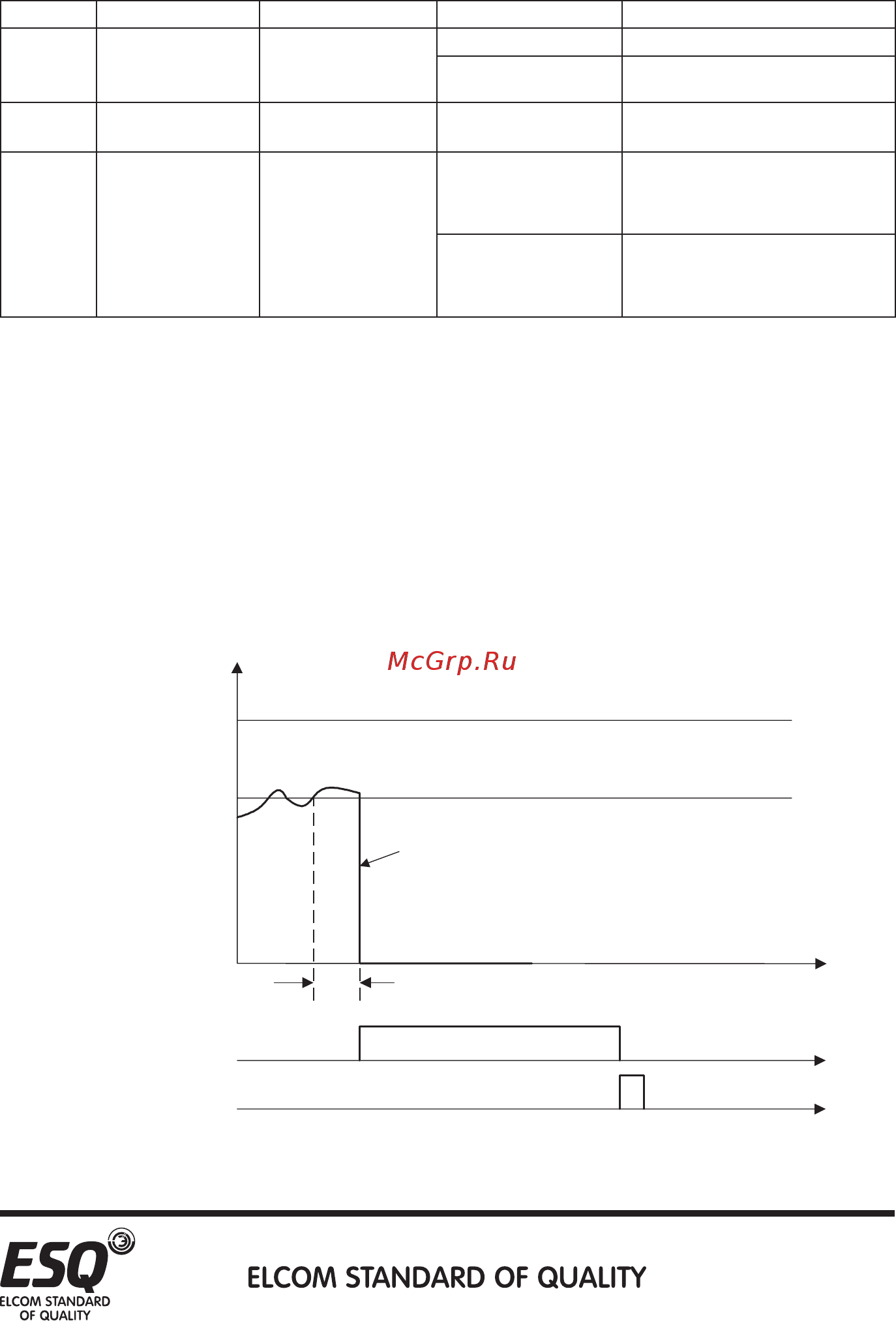

5.7.5. Обнаружение превышения крутящего момента
Функцию измерения выходного тока можно использовать для
обнаружения превышения крутящего момента.
Параметр Наименование По умолчанию Значение Описание
06-08
P.155
Уровень превышения
крутящего момента
0.0%
0 Функция не активна
0.1~200%
Обнаружения превышения
крутящего момента
06-09
P.156
Время обнаружения
крутящего момента
1.0s 0.1~60.0s ---
06-10
P.260
Выбор обнаружения
крутящего момента
1
0
Аварийный сигнал OL2 не
формируется после обнаружения
превышения крутящего момента и
инвертор продолжает работать
1
После обнаружения превышения
крутящего момента формируется
аварийный сигнал OL2 и инвертор
останавливается
Обнаружение превышения крутящего момента
Если значение 06-08 не равно нулю, будет активна функция обнаружения
превышения крутящего момента.
Если выходной ток превышает уровень обнаружения превышения
момента (06-08) в течение времени обнаружения превышения момента (06-
09), то инвертор выдает аварийный сигнал OL2 и инвертор останавливает
работу. Если клеммы дискретных выходов SO1-SE (03-10), SO2-SE (03-
12), реле A-C (03-11) настроены на сигнализацию превышения момента
(настройте значение на 3, и 06-10 (P.260)=1), то инвертор выдает аварийный
сигнал. Смотрите описание параметров 03-10 ~ 03-13 в Главе 5.
Время
Инвертор показывает сигнализацию OL2
и выход останавливается,
двигатель также останавливается
Выход
Уровень тока полной нагрузки
Выходной ток (%)
100%
P.155
OL (Сигнал перегрузки)
Сигнал сброса
P.156
