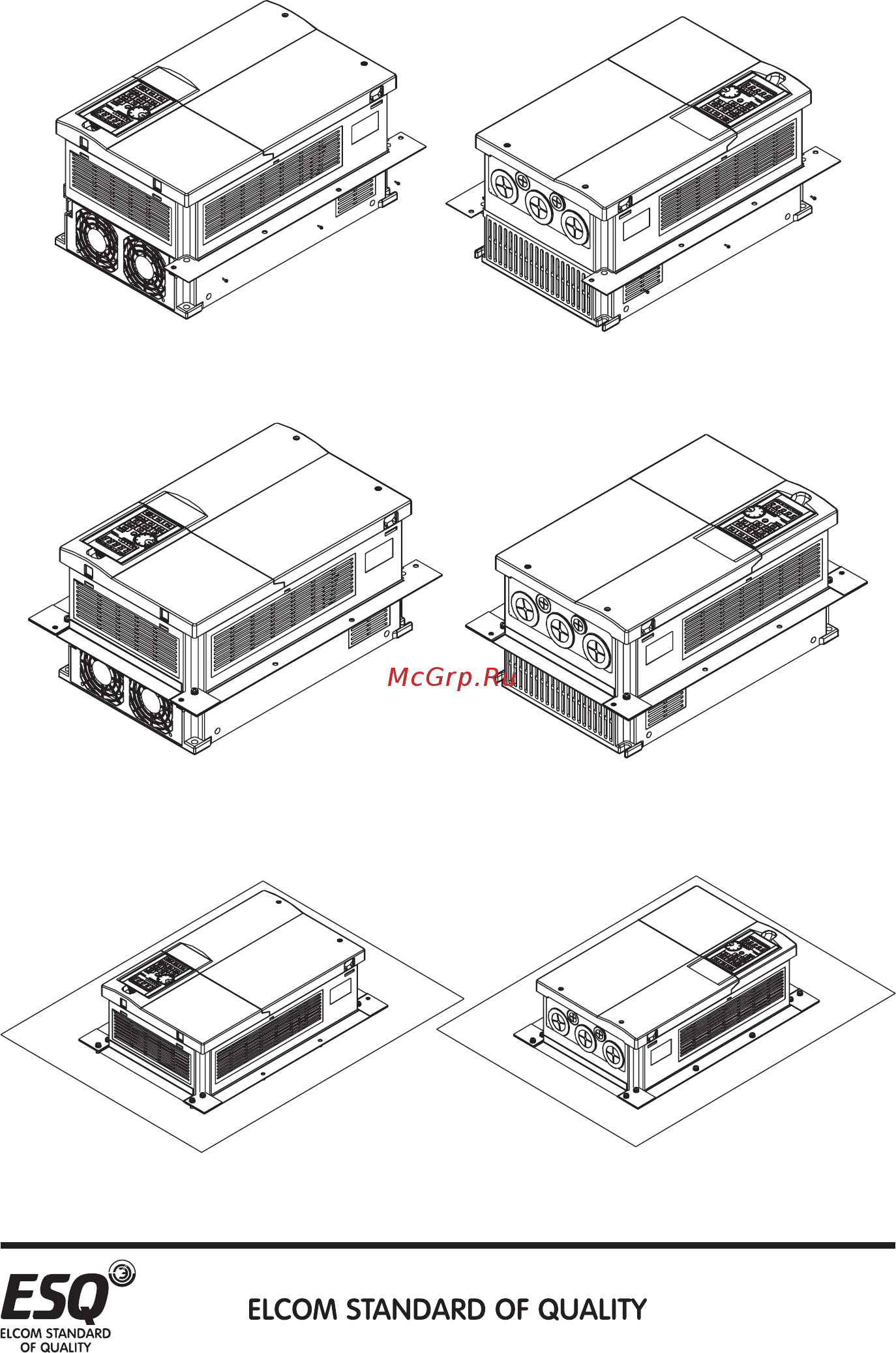

1. Закрепите деталь 1 с помощью винтов M4 (как показано ниже).
Момент затяжки: 8~10 kgf-cm
2. Закрепите детали 1 и 2 с помощью винтов M6 (как показано ниже).
Момент затяжки: 65~75K/90 kgf-cm
3. Закрепите детали 1 и 2 с помощью винтов M6 (как показано ниже).
Момент затяжки: 65~75K/90 kgf-cm
