261
Установите значение 10-34 в соответствии со значением инерции
нагрузки. Если инерция нагрузки большая, то 10-34 следует установить
на меньшее значение. Чтобы обеспечить достаточную регенеративную
мощность, обычно достаточно 3,00 Гц. Мотор замедляется за время,
установленное на 10-36. 10-38 - частота переключения между
временем торможения 1 и временем торможения 2, если значение 10-
37 не установлено, двигатель все время будет замедляется за время,
установленное на 10-36. 10-39 - коэффициент усиления напряжения
при 10-33 = 11 или 12; если 10-33 = 11 или 12, 10-39 недействительно.

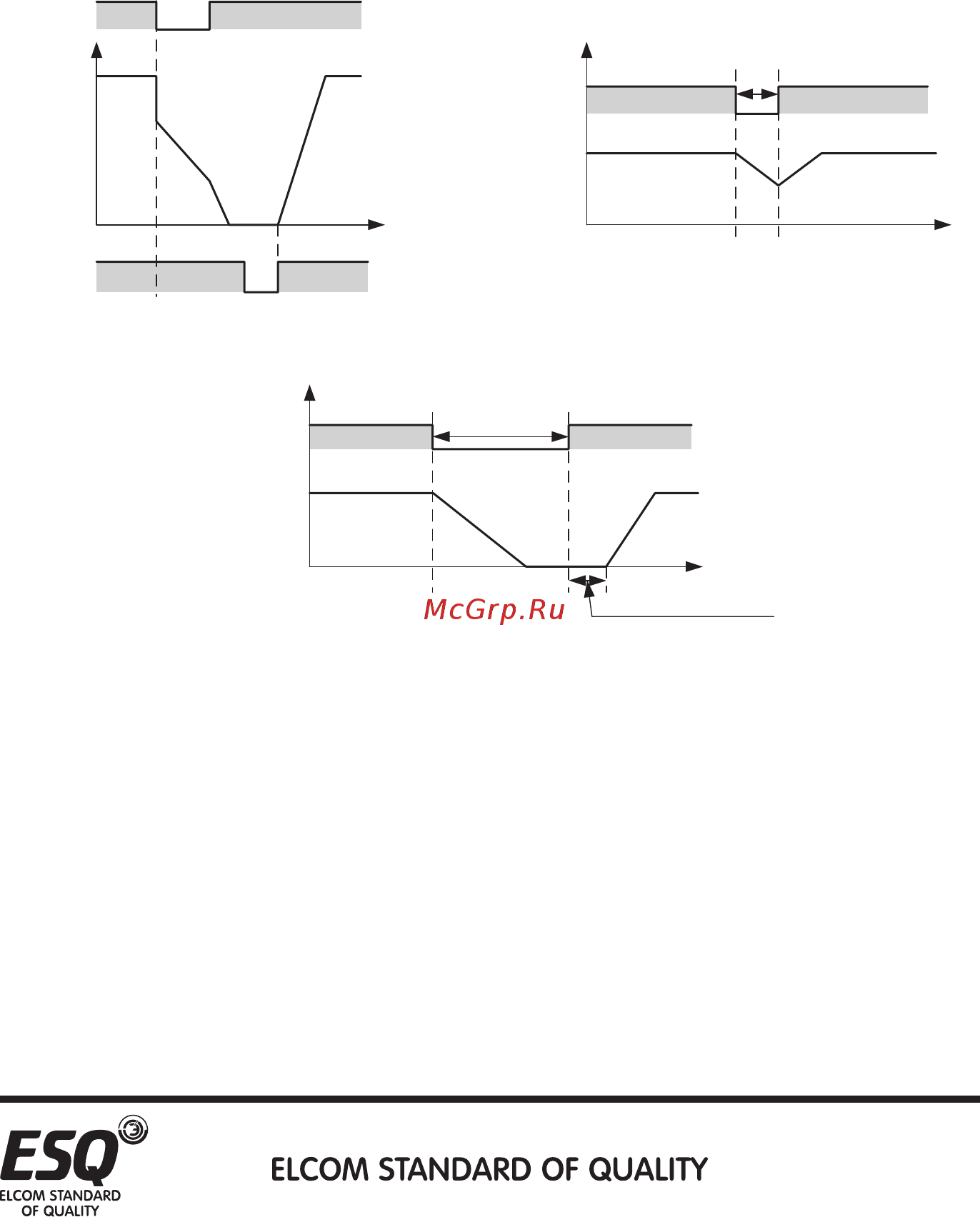

Рис. 5.11.12.1 Диаграмма работы функции торможения при сбое питания.
Рис. 5.11.12.2 Диаграмма работы функции торможения при сбое питания.
Функция предотвращения пониженного напряжения (10-33 = 11,12).
При установке параметра 10-33 = 11 или 12, частота работы резко
уменьшается, чтобы предотвратить возникновение пониженного
напряжения во время замедления при сбое питания.
Отрегулируйте угол наклона вниз и уровень отклика через коэффициент
усиления напряжения 10-39. Установка большого значения 10-39 улучшает
реакцию на напряжение шины звена постоянного тока. Но когда инерция
нагрузки большая, регенеративная мощность также будет велика,
пожалуйста, в таком случае установите значение параметра 10-39 меньше.
Важно: Данная функция работает только в скалярном режиме V/F (00-21=0).
Частота
Источник
питания
P.273 = 1 или 11
Время
STF
Выходная
частота
Источник
питания
Отключение
питания
P.273 = 2 или 12
Врем
я
Выходная
частота
Источник
питания
Отсутсвие
питания
Время сброса + P.57
P.273 = 2 или 12, Р.57≠ 99999
Время
