45

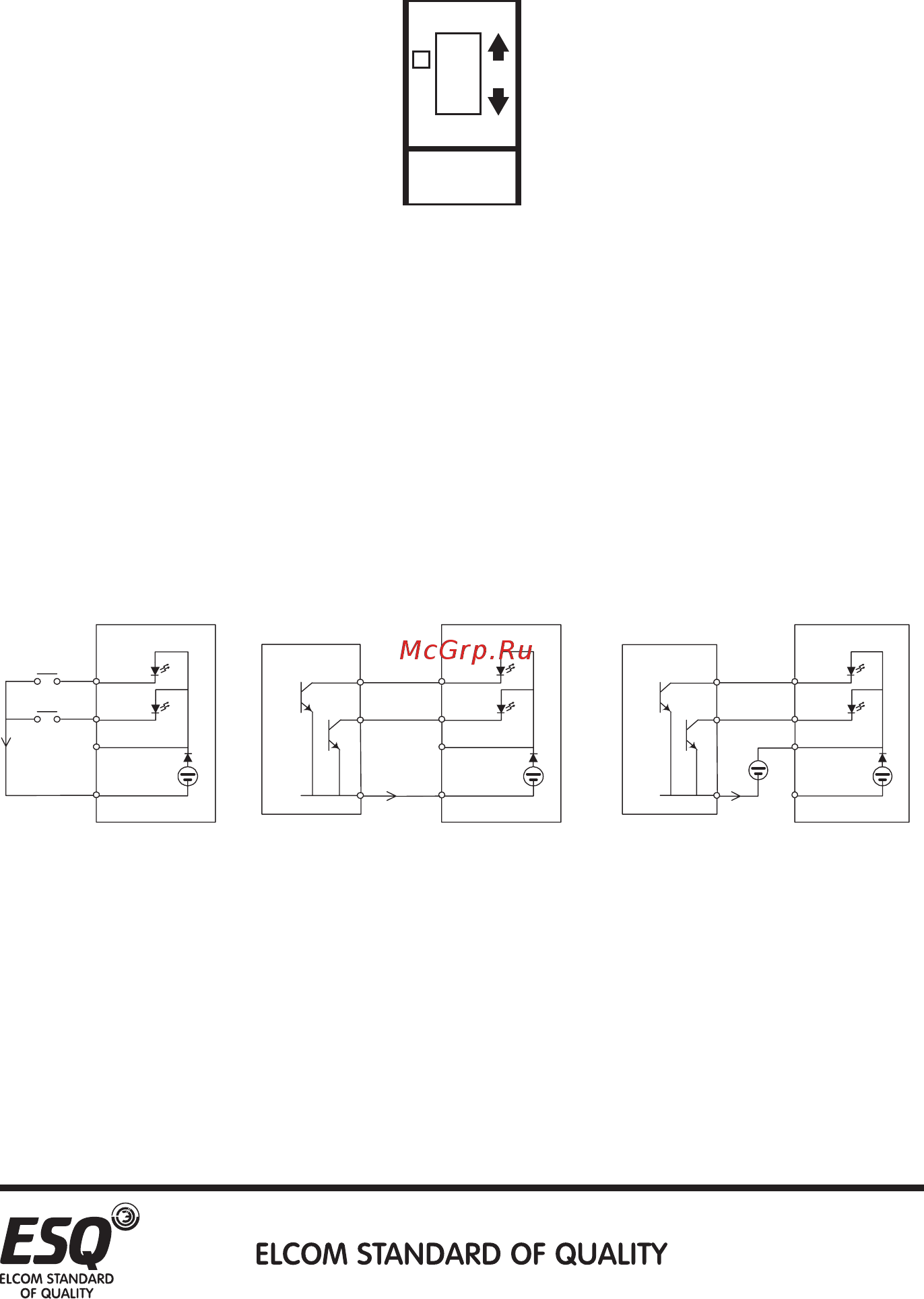

Изменение логики управления (приемник/источник тока)
Универсальные клеммы управления инвертора серии ESQ-A3000
могут переключаться с помощью переключателя SW5 между режимами
приемников втекающего тока (SINK) или источниками вытекающего тока
(SOURCE). Смотрите схему ниже:
Независимо от типа универсальной входной клеммы всю внешнюю
проводку клеммы можно рассматривать как простой выключатель. Если
этот выключатель «Вкл», то на клемму подан сигнал управления. Если этот
выключатель «Откл», то сигнал управления отсутствует.
Если выбран режим «приемник втекающего тока», на клемме имеется
активный сигнал, если она закорочена с клеммой SD или подключена
к активному выходу внешнего ПЛК. В этом режим ток вытекает из
соответствующей клеммы в состоянии клеммы «Вкл». Клемма SD является
общим проводом для сигналов входных контактов. При использовании
внешнего питания для выходного транзистора источника сигнала
используйте клемму РС в качестве общего провода, чтобы не допустить
сбоев в работе инвертора из-за токов утечки.
Если выбран режим «источник вытекающего тока», на клемме имеется
активный сигнал, если она закорочена с клеммой РС или подключена к
активному выходу внешнего ПЛК. В этом режим ток втекает в соответствующую
клемму в состоянии клеммы «Вкл». Клемма РС является общим проводом
для сигналов входных контактов. При использовании внешнего питания
для выходного транзистора источника сигнала используйте клемму SD в
качестве общего провода, чтобы не допустить сбоев в работе инвертора из-
за токов утечки.
SINK
SOURCE
SW5
Вход приемника тока:
универсальная клемма
управления закорочена
непосредственно на SD
Инвертор
STF
STR
DC
24 V
PCI
SD
Вход приемника тока: универсальная
клемма управления подключена
непосредственно к выходу
«открытый коллектор» ПЛК
I
STF
STR
DC
24 V
PC
SD
Инвертор
ПЛК
Вход приемника тока
: универсальная
клемма управления подключена
к выходу «открытый коллектор»
ПЛК и внешнему источнику питания
I
STF
STR
DC
24 V
DC
24 V
PC
SD
Инвертор
ПЛК
