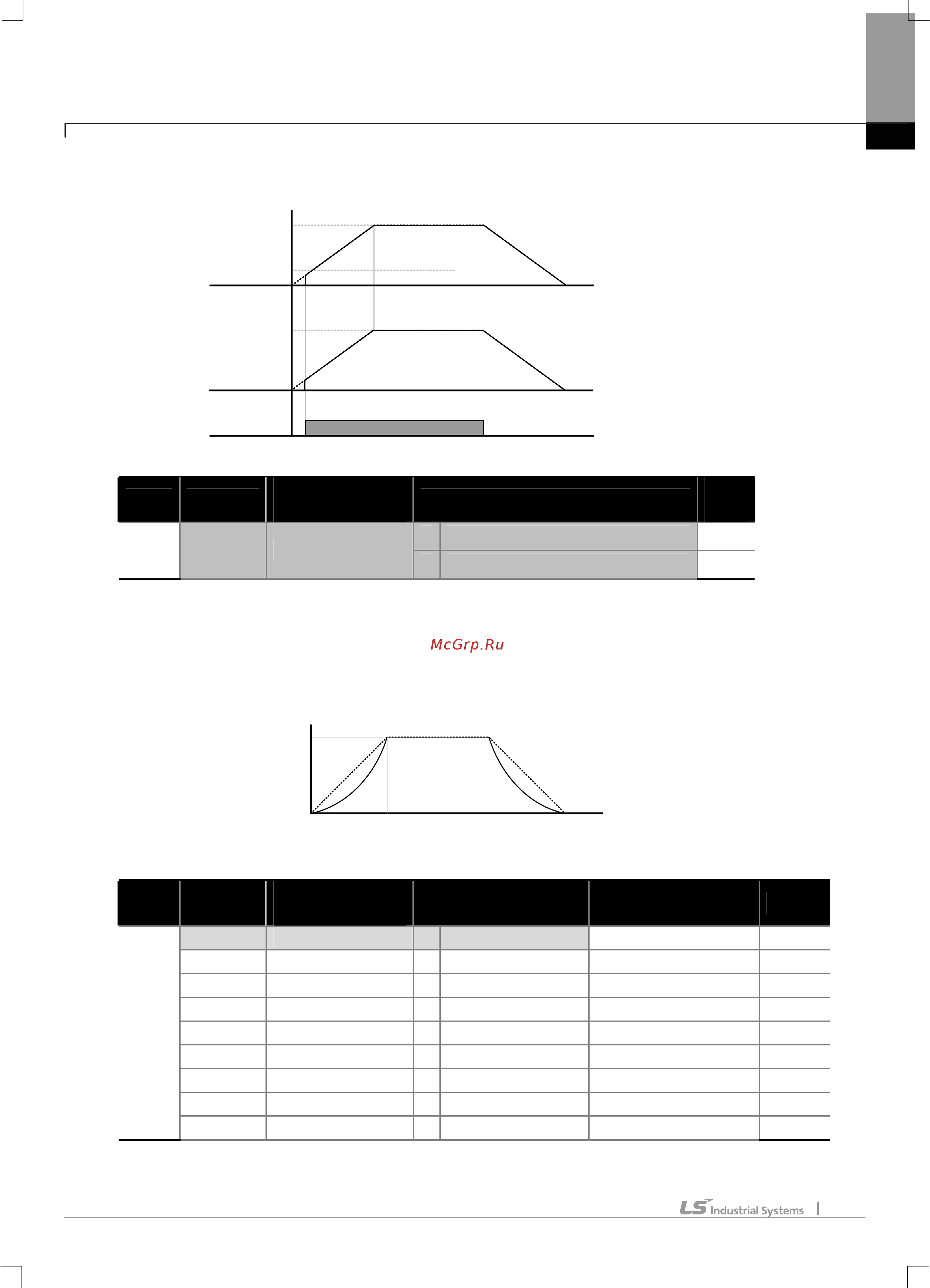

Глава 7 Основные функции
7-22
2) Квадратичная V/F характеристика (для насосной и вентиляционной нагрузки)
Группа Код No.
Индикация на
дисплее
Начальное значение
Ед.
изм.
1 Square 1 -
BAS 07 V/F Pattern
3 Square 2 -
Данная характеристика предназначена для нагрузки типа насоса или вентилятора. Можно выбрать
характеристику 1 или 2 в зависимости от требуемой кривизны.
Square 1: Напряжение пропорционально степени 1.5 от частоты.
Square 2: Напряжение пропорционально квадрату частоты.
3) Пользовательская V/F - характеристика
Группа Код No.
Индикация на
дисплее
Начальное значение Диапазон установки Ед. изм.
07 V/F Pattern 2 User V/F 0 – 2 -
41 User Freq 1 - 15.00 0 – Макс. частота Гц
42 User Volt 1 - 25 0 – 100% %
43 User Freq 2 - 30.00 0 – Макс. частота Гц
44 User Volt 2 - 50 0 – 100% %
45 User Freq 3 - 45.00 0 – Макс. частота Гц
46 User Volt 3 - 75 0 – 100% %
47 User Freq 4 - 60.00 0 – Макс. частота Гц
BAS
48 User Volt 4 - 100 0 – 100% %
Команда
Ч
астота
С
тартовая частота
Базовая частота
Номинальное
напряжение
Напряжение
Базовая частота
100
%
Л
инейная
Квадратичная
Напряжение
Ч
астота
